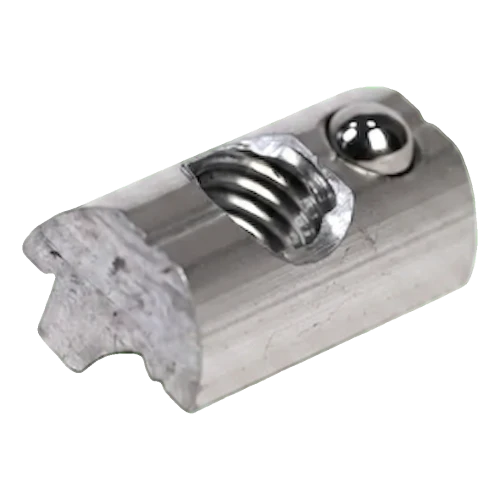

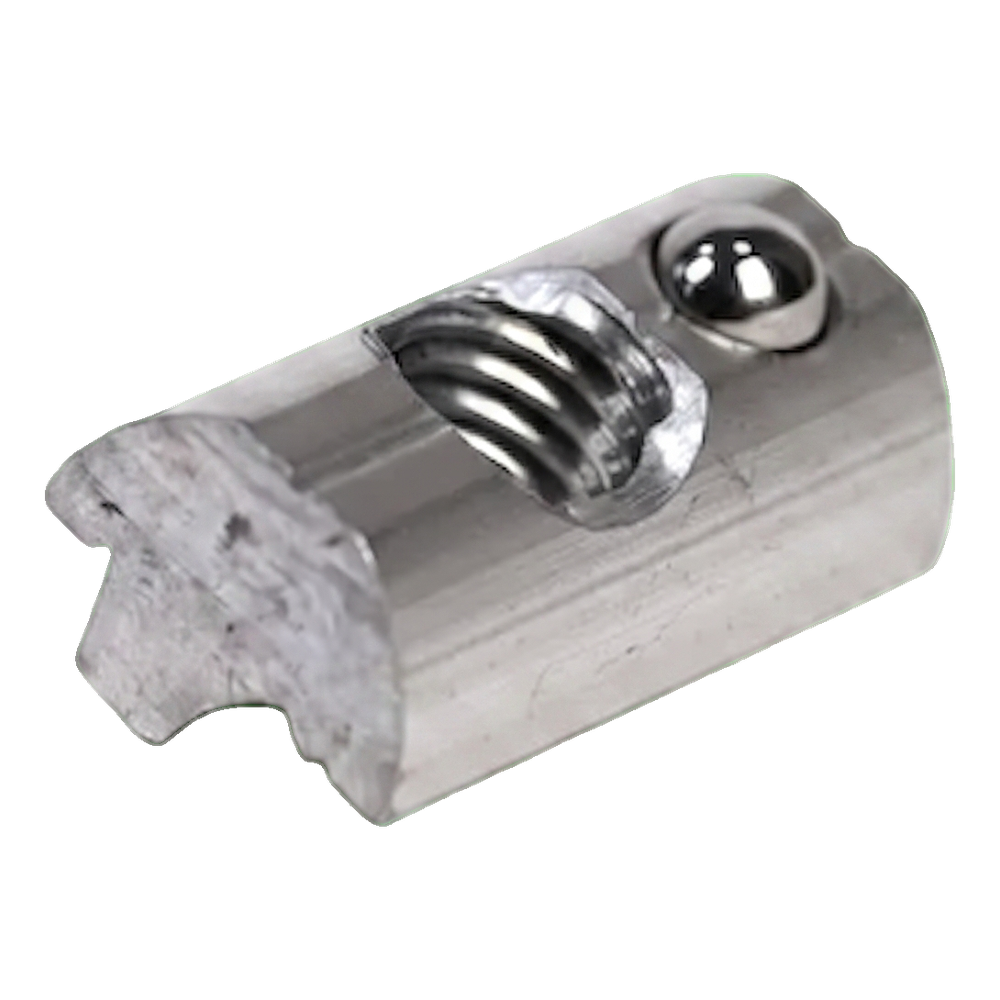

Casquillo deslizante M8 con bola de resorte para perfil FV – aluminio 6060
producto no disponible
añadir a la lista de deseos
5
Descripción
Casquillo deslizante M8 con bola de resorte para perfil FV – aluminio 6060
El casquillo deslizante M8 con bola de resorte (tuerca de canal) es un elemento de montaje clave utilizado en instalaciones fotovoltaicas. Fabricado en aluminio 6060, combina una alta resistencia mecánica con ligereza y resistencia a la corrosión. El casquillo permite fijar abrazaderas centrales y finales en cualquier punto del perfil de montaje, lo que ofrece al instalador total libertad de posicionamiento de los módulos FV.
La bola de resorte integrada evita que el casquillo se salga de la ranura del perfil antes del apriete final del tornillo, lo que facilita considerablemente el trabajo en el tejado: el elemento permanece en la posición deseada durante el montaje de las abrazaderas y los paneles.
Aplicación y montaje

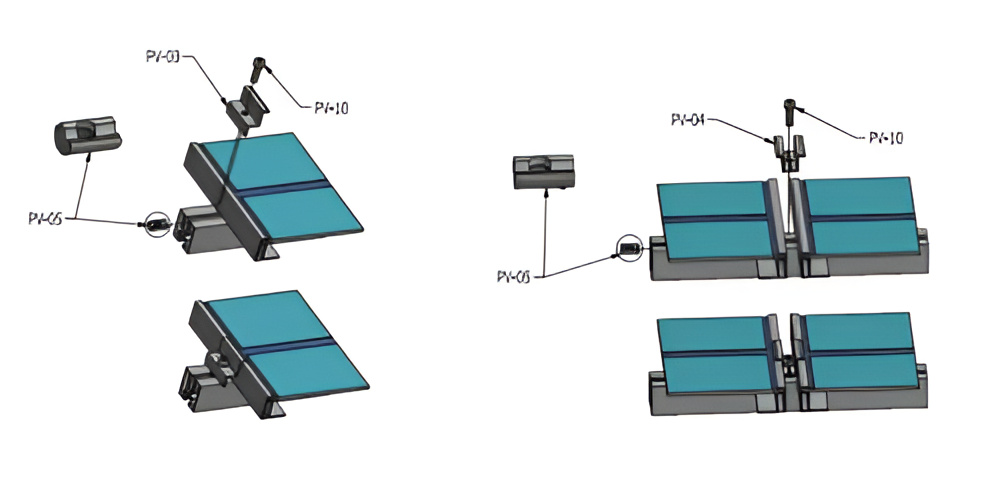

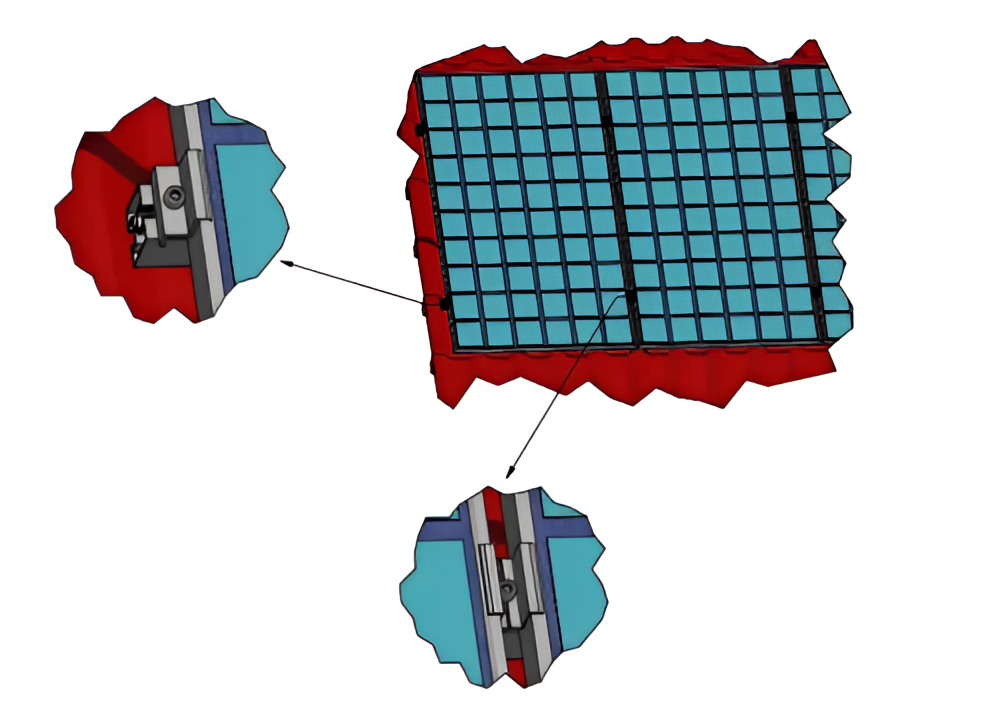

El casquillo deslizante se monta en el carril superior del perfil de aluminio. Una vez insertado en la ranura del perfil, la bola de resorte bloquea el elemento en su posición, permitiendo desplazarlo libremente hasta el lugar deseado. A continuación, mediante un tornillo M8 se aprieta la abrazadera que fija el módulo fotovoltaico. Esta solución permite una colocación precisa de las abrazaderas, tanto centrales como finales, a lo largo de toda la longitud del perfil.
Especificación técnica
| Parámetro | Valor |
|---|---|
| Material | Aluminio 6060 |
| Rosca | M8 |
| Lugar de montaje | Carril superior del perfil |
| Peso | 0,004 kg |
Instrucciones de montaje
El siguiente vídeo muestra el montaje de los casquillos deslizantes y los tornillos en el perfil de aluminio del sistema fotovoltaico.
Datos técnicos
| Tipo de rosca | M8 |
