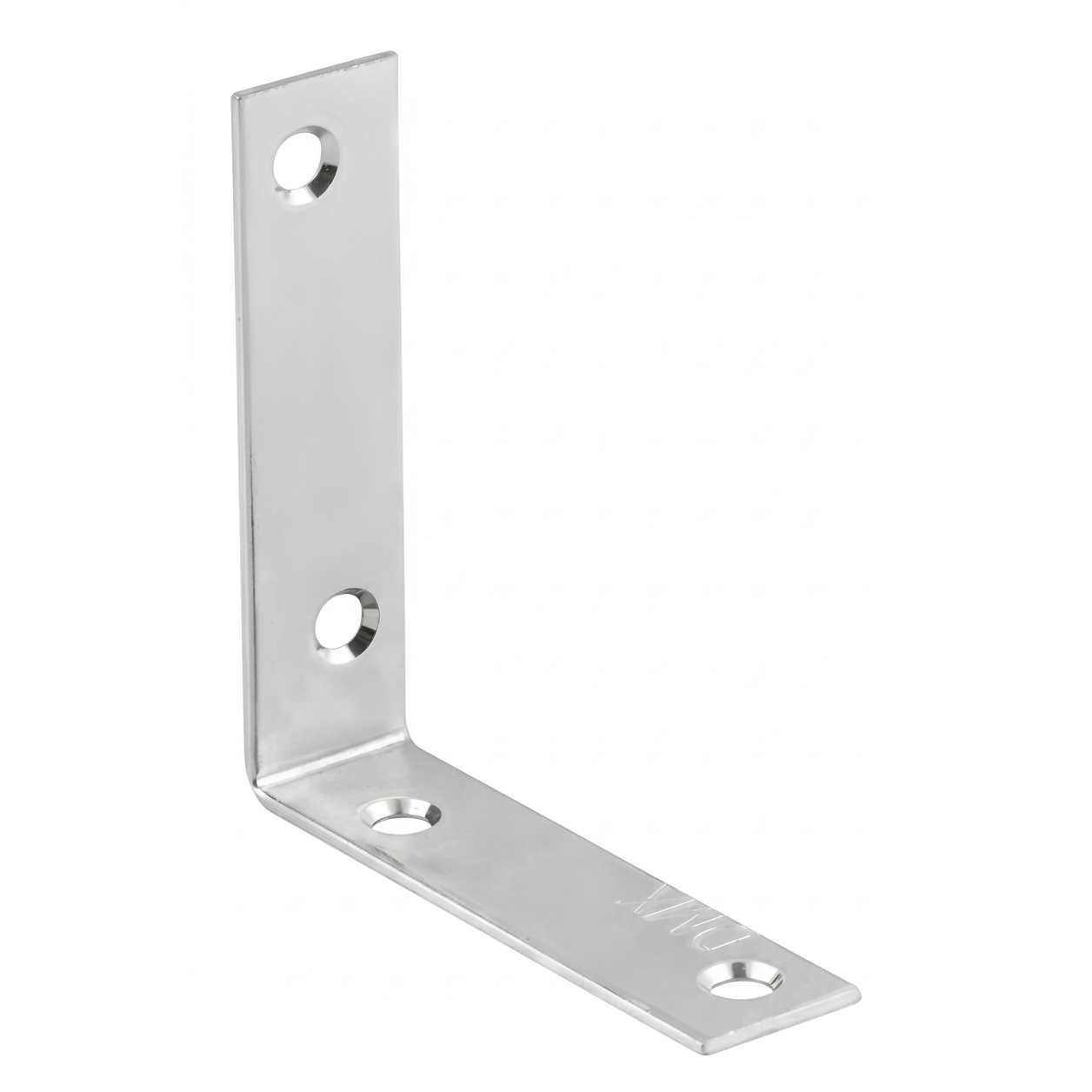

Escuadra de montaje KW 60 60x60x15x1,5 galvanizada

Escuadra de montaje 60×60×15 mm es un conector angular compacto diseñado para trabajos de carpintería, ebanistería y construcción ligera. Gracias a su reducida anchura de 15 mm, permite la instalación incluso en espacios reducidos: cantos estrechos de tablones, tableros de muebles y elementos estructurales delgados. Fabricada en chapa de acero DC01 con recubrimiento de zinc aplicado galvánicamente, ofrece una protección eficaz contra la corrosión y un acabado plateado y estético en la unión.

La escuadra dispone de 6 orificios de montaje (3 en cada ala) con avellanados cónicos, lo que permite la instalación con tornillos de cabeza avellanada. El elevado número de orificios facilita la fijación de elementos no estándar y elimina las tensiones de dilatación en las uniones de madera.

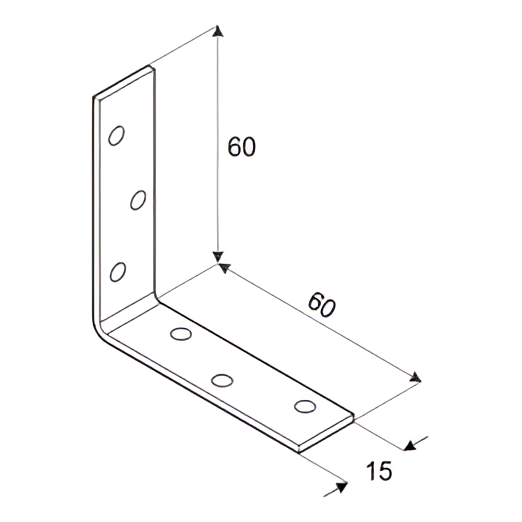

Datos técnicos

• Altura (ala vertical): 60 mm
• Longitud (ala horizontal): 60 mm
• Anchura del ala: 15 mm
• Espesor de la chapa: 1,5 mm
• Material: acero DC01 + zinc galvánico
• Número de orificios de montaje: 6 uds. (3 + 3)
• Capacidad de carga: 2,51 kN
• Color: plateado
• EAN: 5904610625972

Aplicaciones

La escuadra es ideal en todos aquellos casos en que se necesita un refuerzo rápido y duradero de uniones en ángulo recto. La reducida anchura de las alas (15 mm) permite utilizarla en lugares donde las escuadras estándar resultarían demasiado anchas.

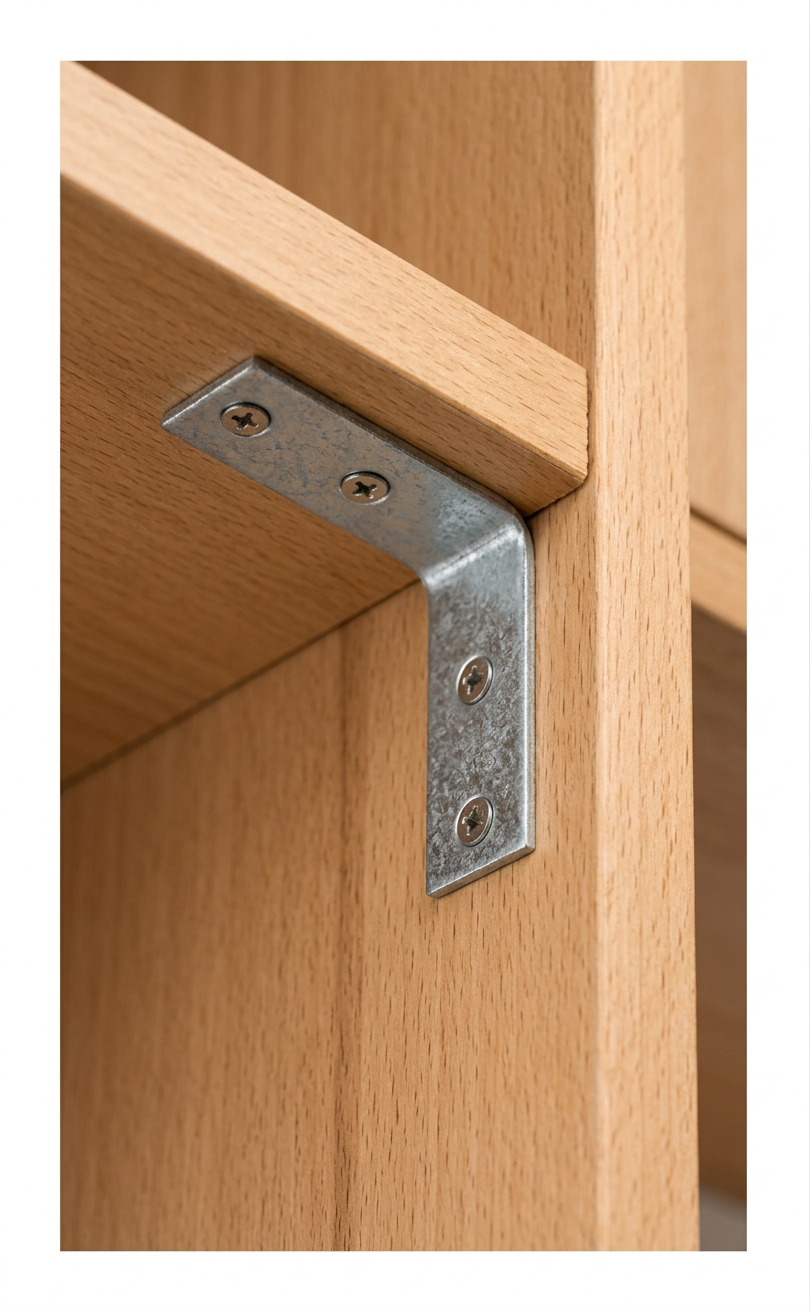

• Ensamblaje y refuerzo de muebles
• Estabilización de uniones en ángulo en estructuras ligeras de madera
• Montaje de pérgolas y cobertizos
• Uniones en estructuras de cubierta
• Fijación de postes de madera
• Trabajos de carpintería y acabado

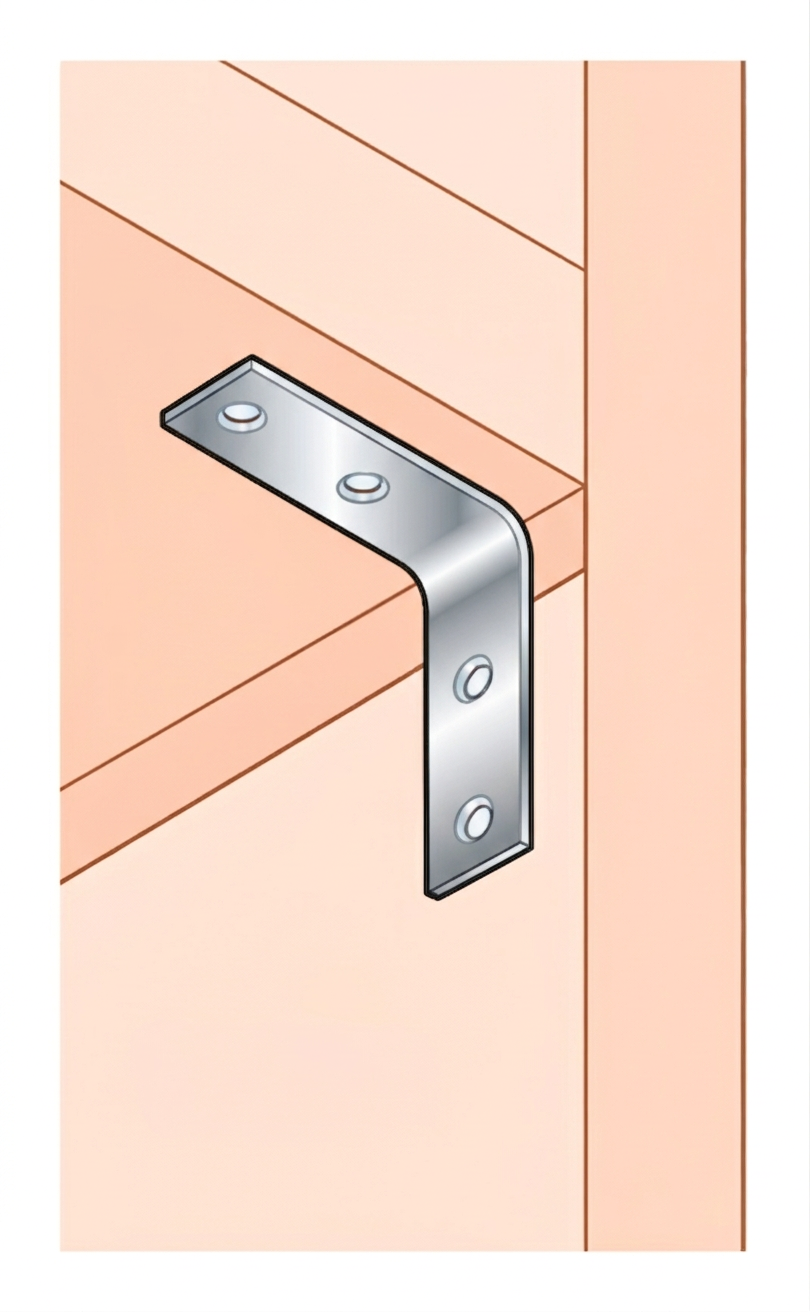

Instalación

La escuadra se fija mediante elementos de unión estándar para madera. Los avellanados cónicos en los orificios permiten que la cabeza del tornillo quede a ras con la superficie de la escuadra, logrando así una unión estética que no sobresale del perfil del elemento.

• Clavos anulares: ⌀4 mm
• Tornillos para madera: ⌀4 mm

Certificados y homologaciones

El producto cuenta con un completo conjunto de certificados que acreditan su calidad y conformidad con las normas europeas de construcción, lo que permite su uso en proyectos profesionales que requieren documentación de la calidad de los materiales:

• Evaluación Técnica Europea (ETA)
• Marcado CE
• Declaración de Prestaciones
• Certificado de Conformidad del Control de Producción en Fábrica
