Descripción
Puente trapecial de aluminio PV con EPDM H70 L330 para chapa trapezoidal

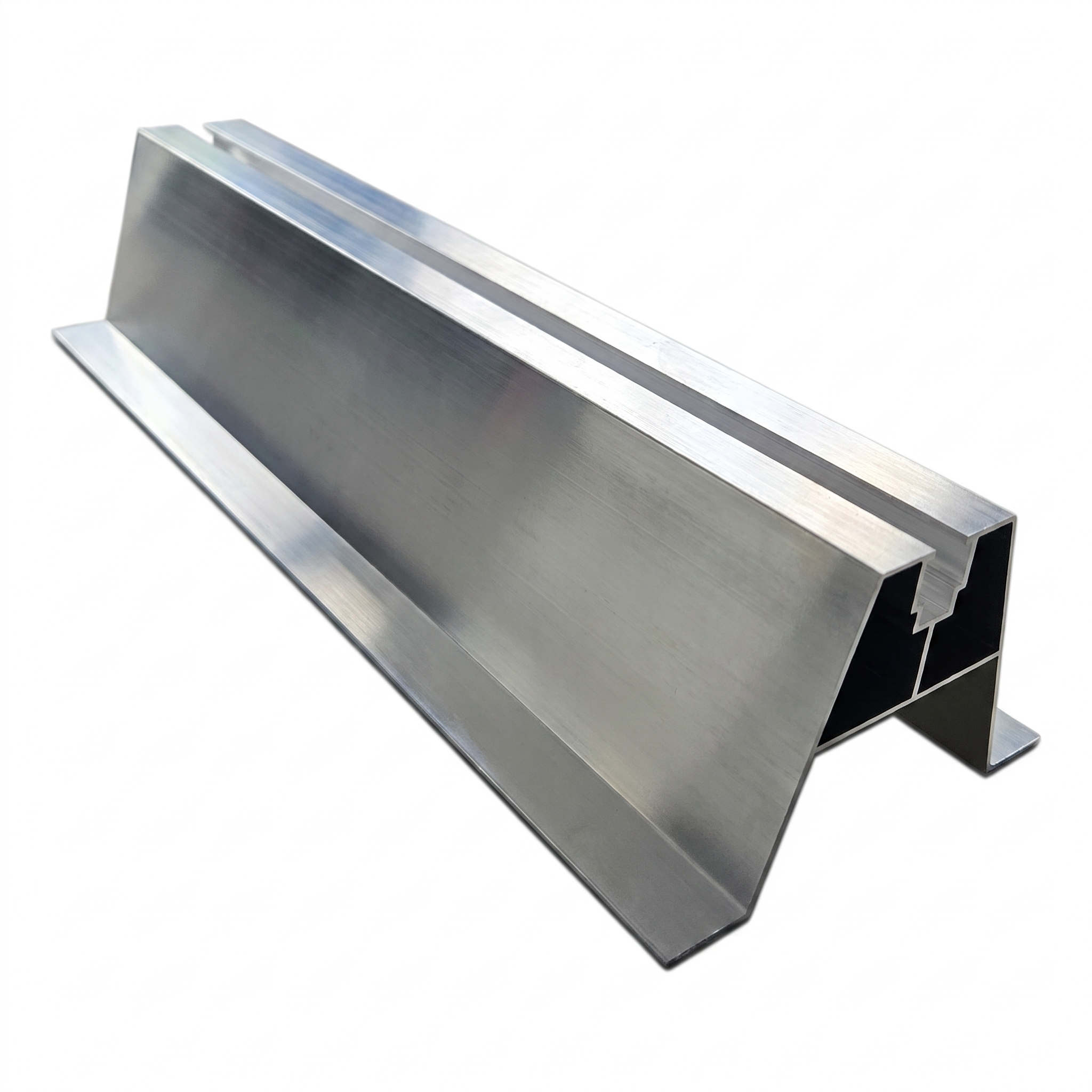

Puente trapecial de aluminio H70 L330 es un robusto perfil de montaje destinado a instalaciones fotovoltaicas en cubiertas con chapa trapezoidal. Gracias a la junta EPDM de 2 mm de espesor, garantiza un asiento estanco y estable sobre el sustrato, eliminando el riesgo de microvibraciones y daños en el recubrimiento de la chapa. El elemento listo para instalar reduce el tiempo de montaje y asegura la repetibilidad en cualquier cubierta.
El perfil está fabricado en aluminio con acabado Estándar (anodizado de protección). La construcción de sección transversal trapezoidal con canal guía central permite una fijación segura mediante tornillo o autorroscante y garantiza una alta capacidad de carga con un peso propio reducido de tan solo 0,357 kg.
Aplicaciones
- Montaje de raíles de instalación FV en cubiertas de chapa trapezoidal
- Compensación del perfil trapezoidal: el puente distribuye uniformemente la presión sobre las ondas de la chapa
- Compatible con tornillos autorroscantes o pernos con arandela EPDM
Parámetros del producto
- Longitud: 330 mm
- Altura: 70 mm
- Material del perfil: aluminio
- Acabado: Estándar (anodizado de protección)
- Junta: EPDM 2 mm
- Peso: 0,357 kg
Dimensiones y parámetros técnicos
- Longitud (L): 330 mm
- Altura (H): 63 mm (dimensión del perfil: 70 mm según el dibujo de sección)
- Anchura de la parte superior: 40 mm
- Anchura de las patas de la base: 26,63 mm (izquierda y derecha)
- Separación interior entre patas: 62,74 mm
- Ángulo de las paredes inclinadas: 14°
- Espesor de las paredes: 1,2–1,5 mm
- Espesor de la pared superior: 1,3 mm
- Canal guía – anchura de apertura: 9 mm, profundidad: 16 mm
- Radios no especificados: R0,25
La sección transversal trapezoidal diseñada con precisión, con travesaño interior de refuerzo y canal guía central, garantiza la rigidez del perfil y el fácil posicionamiento de los elementos de fijación mecánica.
