Puente trapezoidal de aluminio H-70 con EPDM 330 mm – fijación FV para chapa trapezoidal

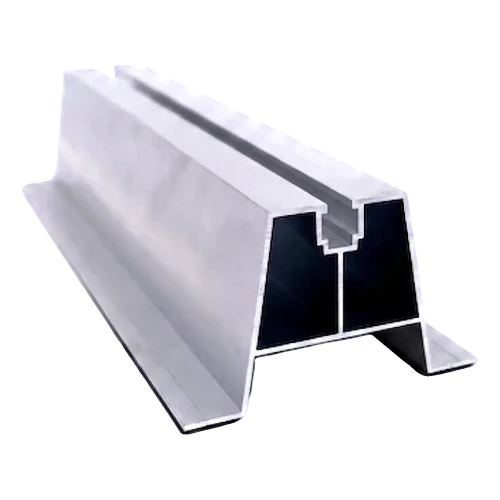

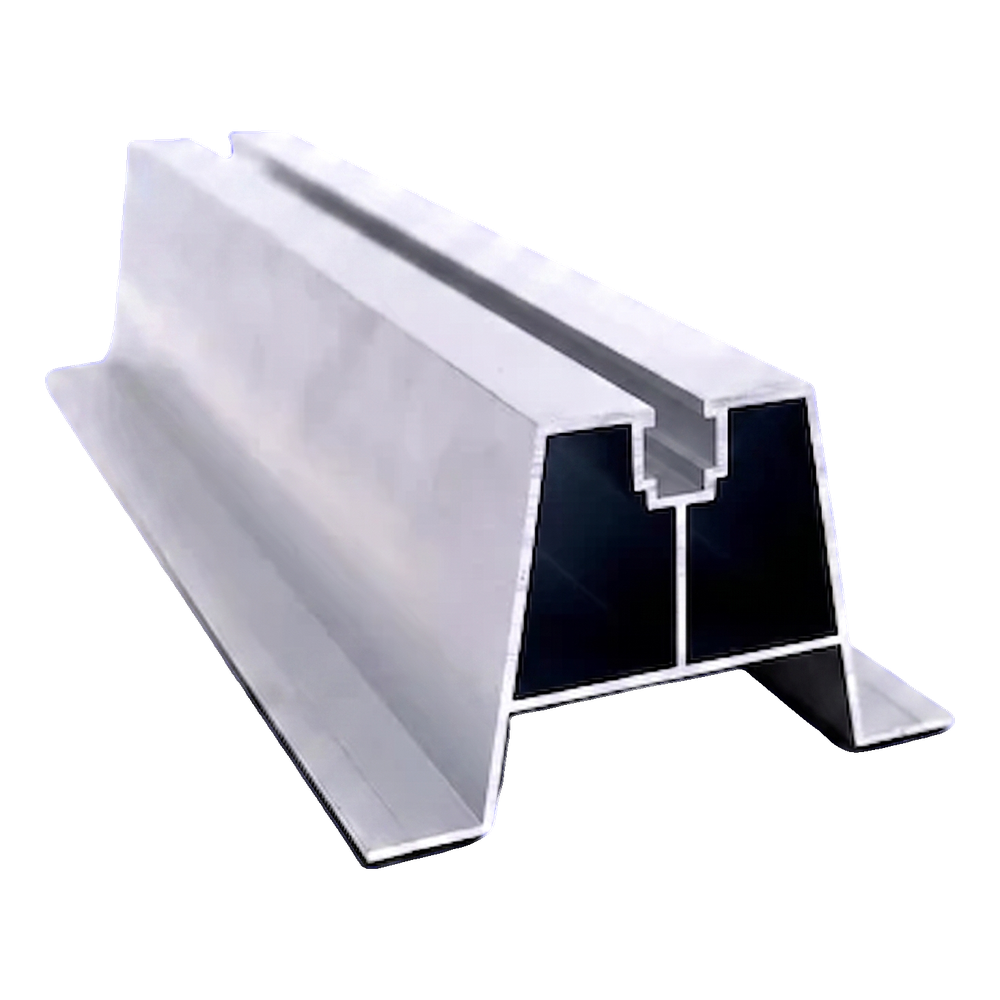

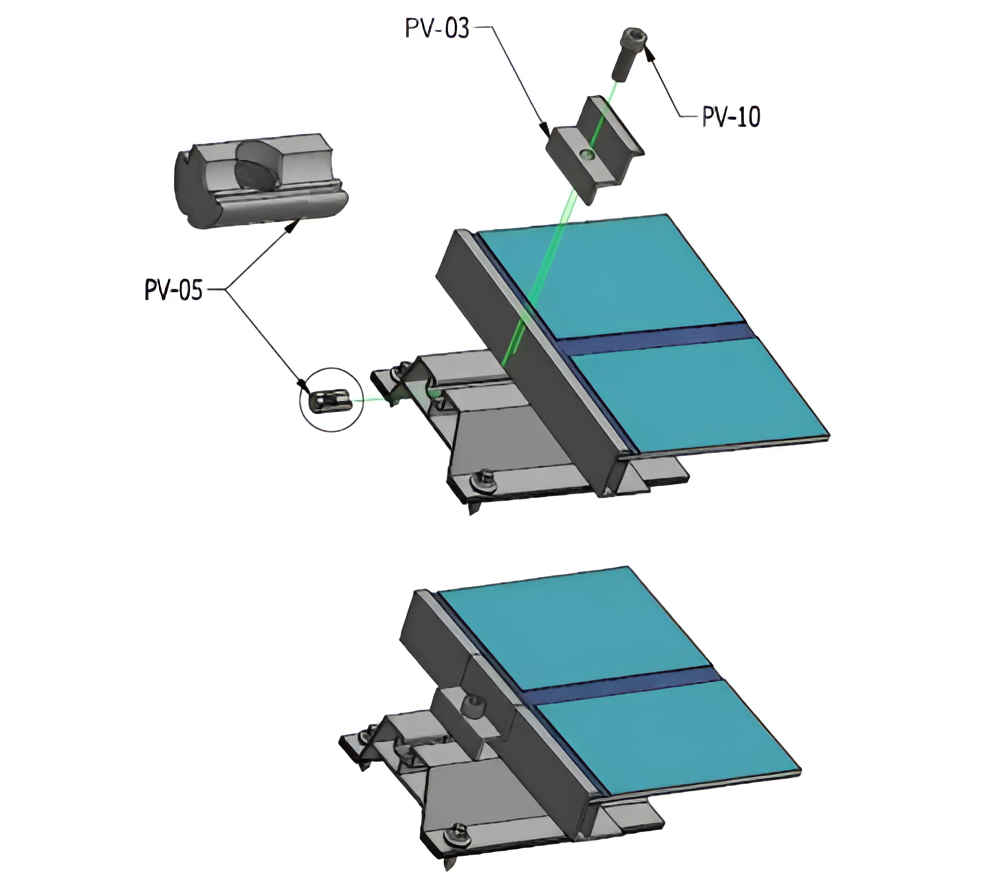

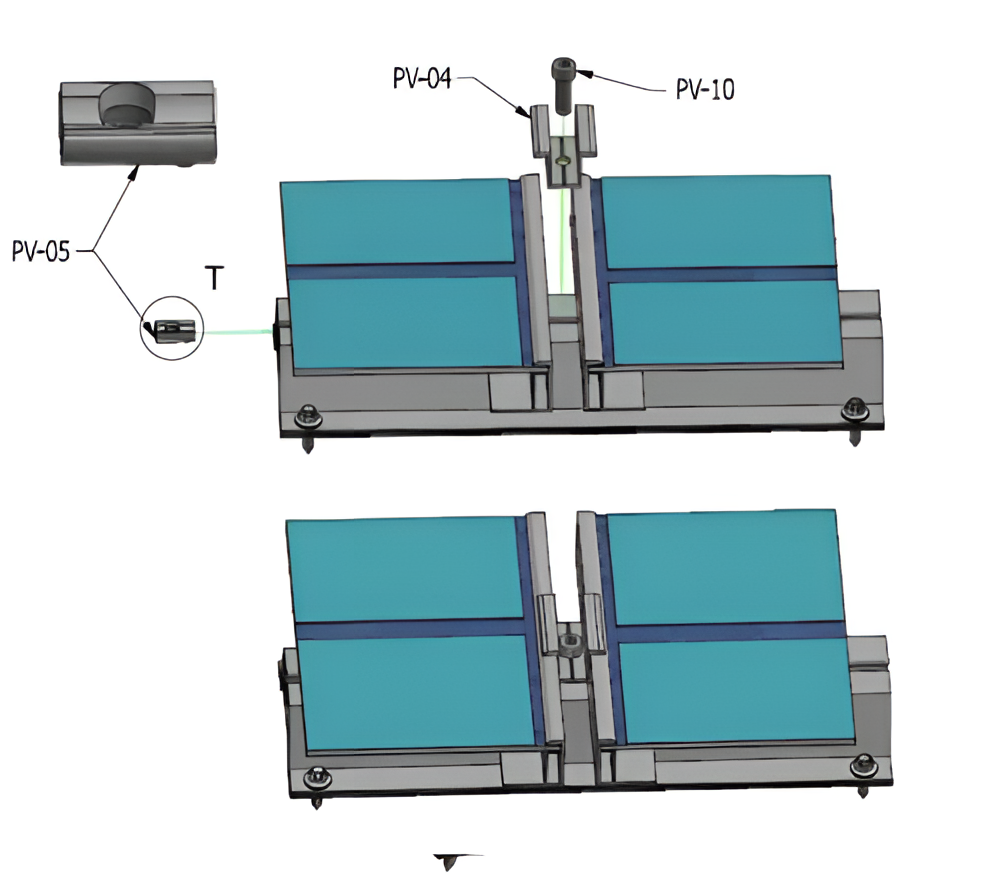

El puente trapezoidal H-70 con junta EPDM es un perfil puente de aluminio diseñado para la fijación directa de paneles fotovoltaicos en tejados cubiertos con chapa trapezoidal. La forma trapezoidal de la sección reproduce la geometría de las crestas de la chapa, gracias a lo cual el perfil se apoya de forma estable sobre la cubierta del tejado sin necesidad de calzos de nivelación adicionales. La altura del perfil garantiza una distancia adecuada entre el módulo y la superficie del tejado, permitiendo la libre circulación de aire bajo el panel: la ventilación natural evacúa eficazmente el calor, lo que se traduce en mejores condiciones de funcionamiento de los módulos FV. El canal de montaje superior permite fijar pinzas finales y centrales mediante tornillos de cabeza hexagonal y tuercas cuadradas, y los orificios para los tornillos que fijan el puente a la chapa se realizan directamente en el tejado durante el montaje, lo que permite ajustar con precisión el punto de anclaje al perfil de la chapa.
Ventajas del puente trapezoidal H-70
- El espacio de ventilación entre el panel y el tejado favorece el enfriamiento natural de los módulos y limita la pérdida de rendimiento en días calurosos
- La junta EPDM incluida protege la cubierta del tejado en el punto de fijación y evita la entrada de agua bajo la chapa
- La aleación de aluminio 6060, resistente a la corrosión, hace que el perfil no requiera protección anticorrosiva adicional y funcione bien en condiciones exteriores durante años
- La compatibilidad con pinzas centrales y finales permite un uso universal en diferentes configuraciones de instalación
- Los orificios de montaje se realizan en el tejado, lo que permite una adaptación flexible al paso de las ondas de la chapa trapezoidal

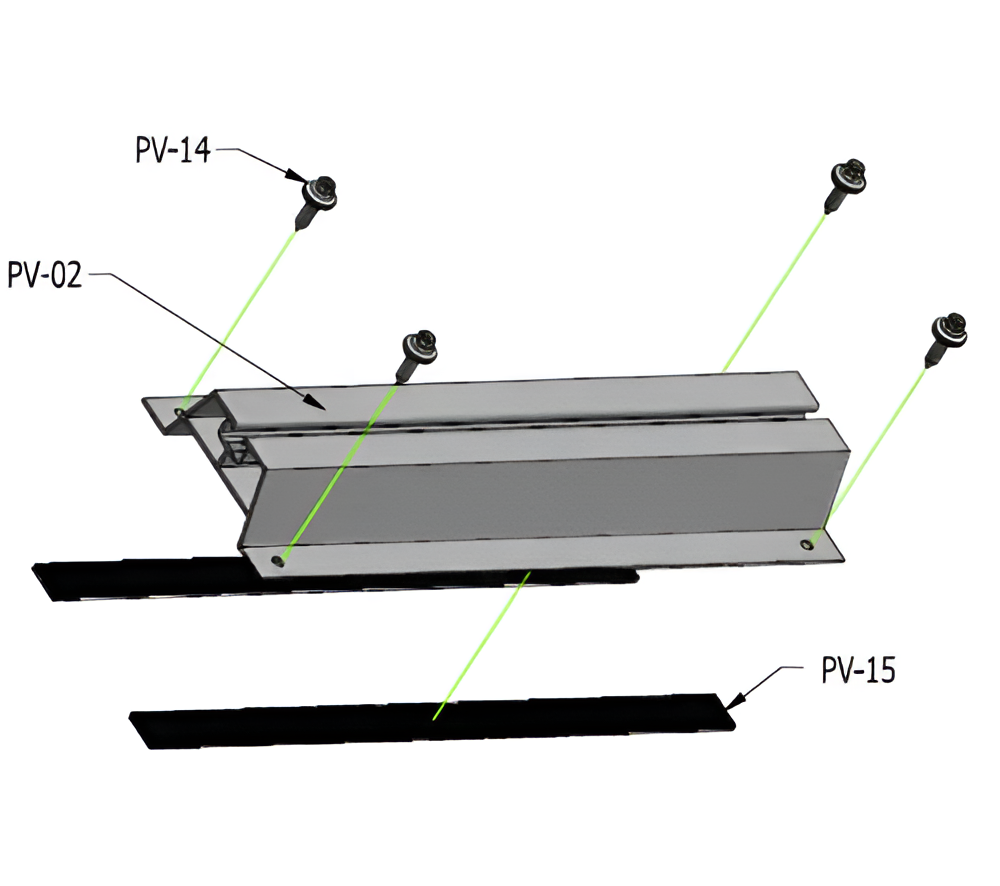

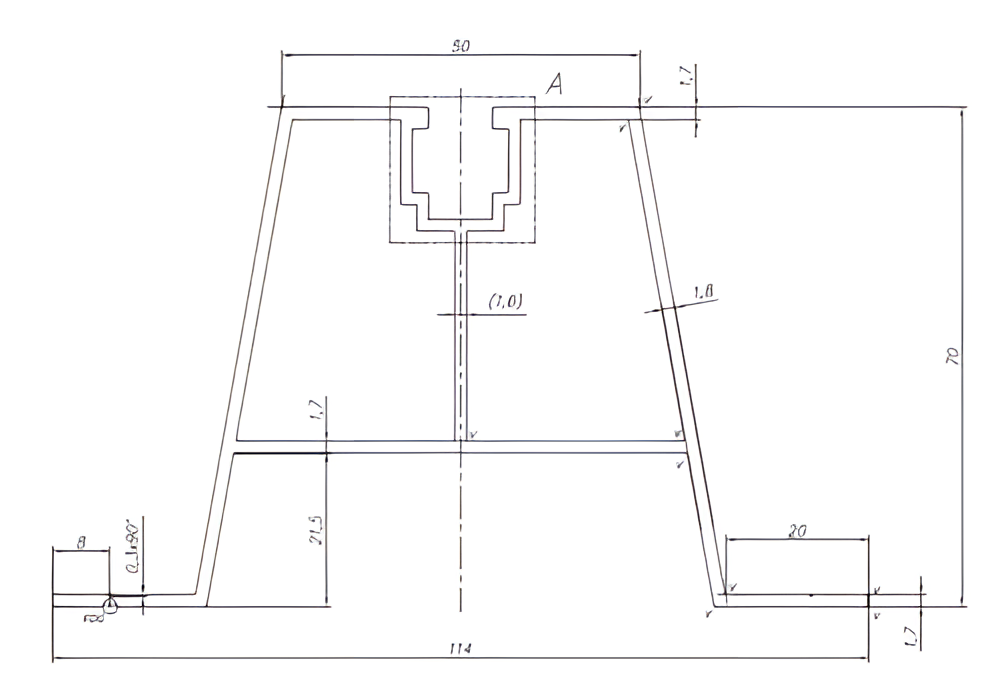

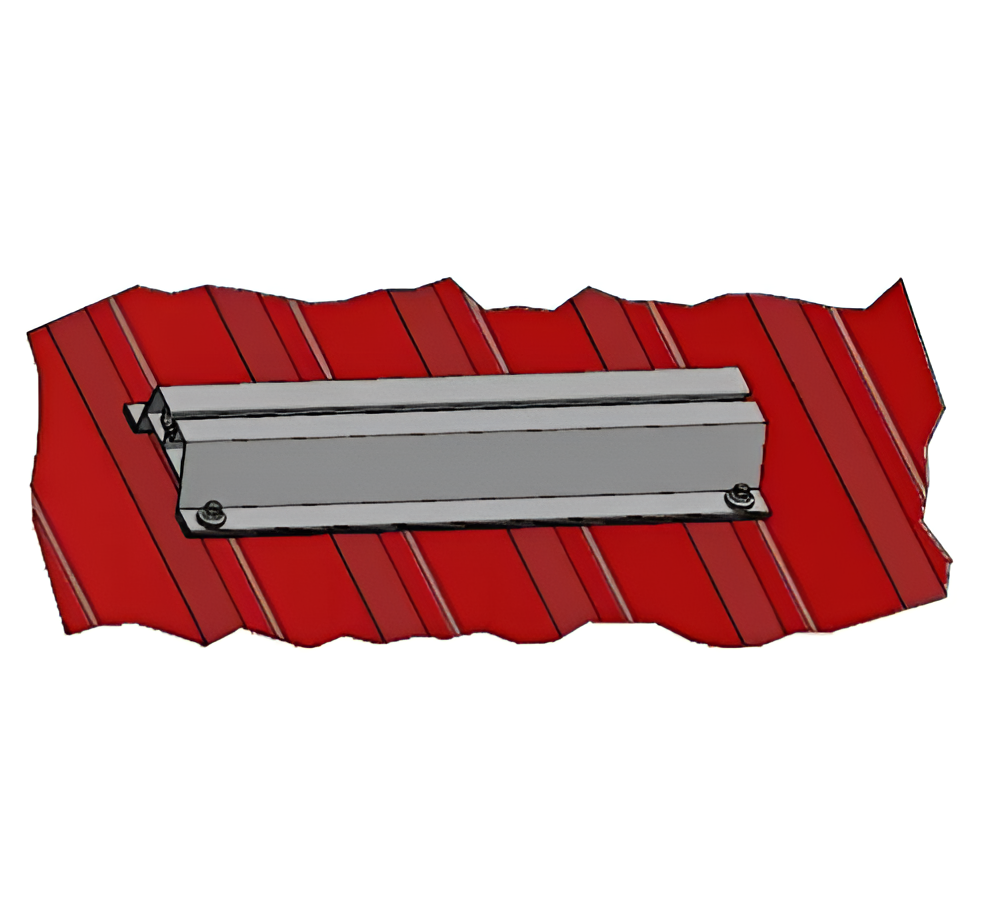

El perfil tiene una sección trapezoidal con refuerzo interior: dos tabiques verticales rigidizan la estructura y transmiten las cargas de los módulos fijados hacia la cresta de la chapa. En la parte superior del perfil se encuentra el canal de montaje destinado a alojar las pinzas de fijación de los módulos fotovoltaicos. La base del perfil se apoya de forma estable sobre las crestas de la chapa trapezoidal, y la junta EPDM (visible en el esquema de montaje) rellena las irregularidades y garantiza la estanqueidad en los puntos de anclaje.
