Puente trapezoidal de aluminio H100 L330 con junta EPDM 2 mm para montaje FV
producto no disponible
añadir a la lista de deseos
0
Descripción

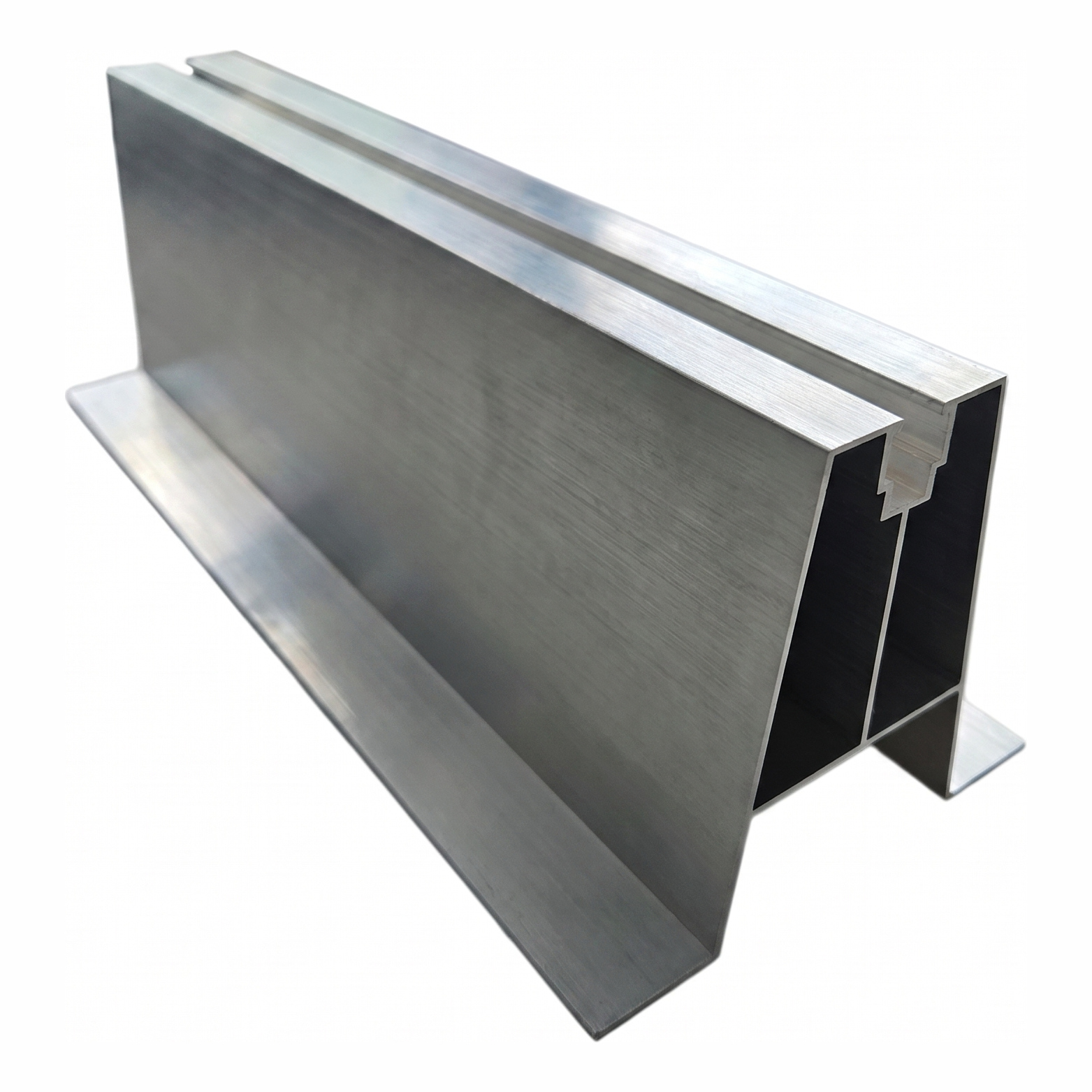

Puente trapecial de aluminio H100 L330 con junta EPDM 2 mm para montaje FV
Puente trapecial de aluminio H100 L330 es un adaptador de cubierta listo para usar, diseñado para fijar estructuras fotovoltaicas en tejados recubiertos con chapa trapecial. Gracias a la junta de fábrica EPDM de 2 mm de espesor, el puente garantiza un ajuste estanco a la ola de la chapa, eliminando la necesidad de sellado adicional y acelerando significativamente el montaje.
El perfil está fabricado en aluminio con acabado anodizado estándar, lo que garantiza una alta resistencia a la corrosión y una durabilidad prolongada en condiciones exteriores. La forma trapecial de la sección transversal reproduce perfectamente la geometría de las chapas de cubierta más habituales: el puente se apoya de forma estable sobre las crestas de la onda, transfiriendo las cargas de manera uniforme a la subestructura del tejado.
La parte superior del perfil está equipada con un canal de montaje con una anchura de apertura de 9 mm y una profundidad de 16 mm, que permite la fijación rápida de raíles de montaje o abrazaderas mediante tornillos de gancho o tuercas en T. Esta solución permite posicionar de forma flexible los elementos de la estructura FV sin necesidad de perforar orificios adicionales.

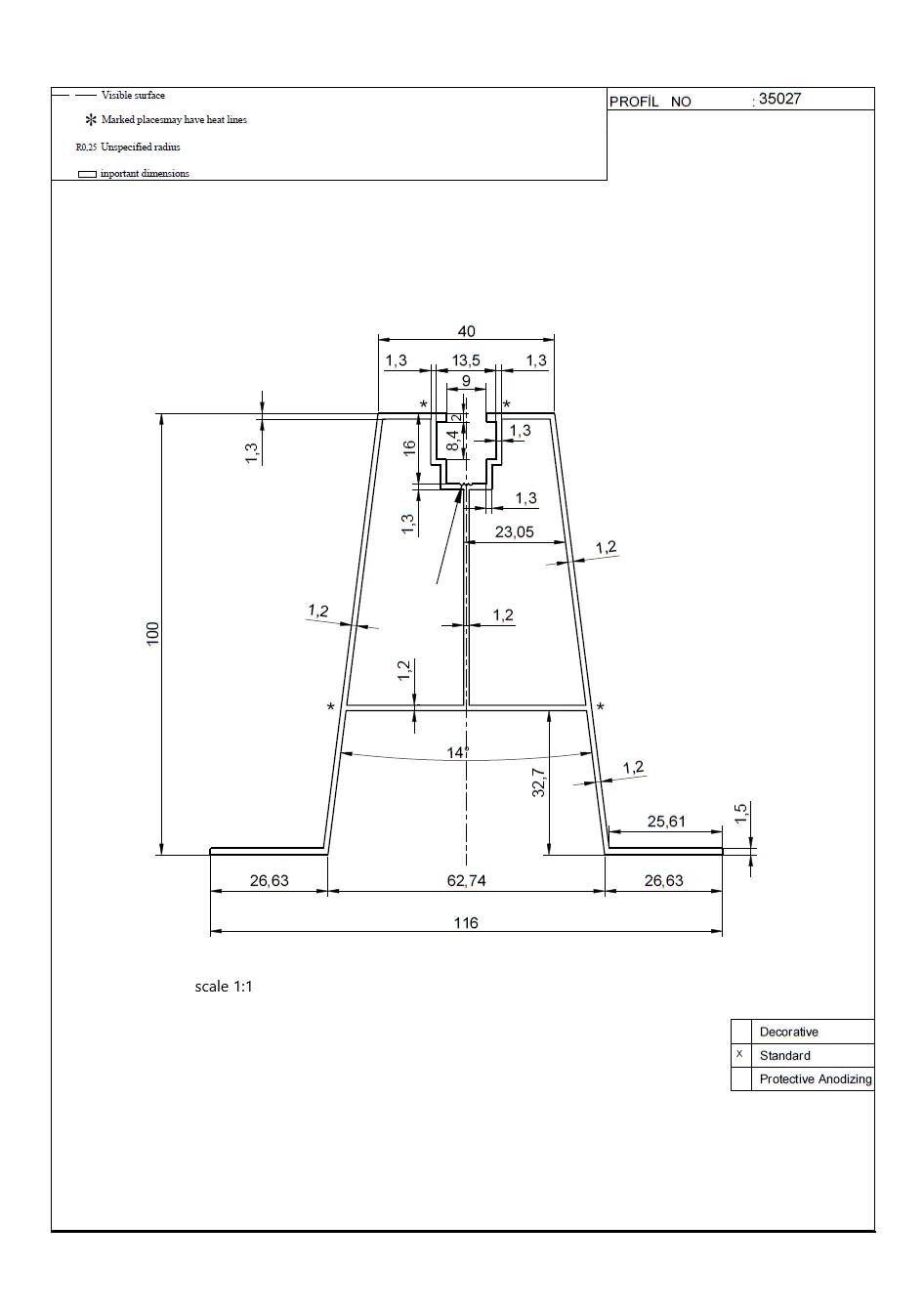

Dimensiones y geometría del perfil
- Longitud del puente: 330 mm
- Altura total: 100 mm
- Anchura total de la base: 116 mm
- Anchura de la plataforma superior: 40 mm
- Anchura interior de la base: 62,74 mm
- Anchura de las alas laterales: 26,63 mm (cada una)
- Ángulo de inclinación de las paredes laterales: 14°
Canal de montaje (parte superior del perfil)
- Anchura de la apertura de entrada: 9 mm
- Anchura interior del canal: 13,5 mm
- Profundidad del canal: 16 mm
- Profundidad de la cámara inferior del canal: 8,4 mm
- Espesor del labio del canal: 2 mm
Espesores de pared y construcción
- Espesor de las paredes laterales: 1,2 mm
- Espesor del travesaño interior: 1,2 mm
- Espesor de las paredes de la plataforma superior: 1,3 mm
- Espesor del ala de la base: 1,5 mm
- Radio no definido: R0,25 mm
- Altura hasta el travesaño interior: 32,7 mm
Parámetros del producto
- Material del perfil: aluminio (anodizado estándar)
- Junta: EPDM 2 mm
- Peso: 0,438 kg
- Dimensiones exteriores: L 330 × H 100 mm
El puente trapecial es un elemento esencial que conecta la chapa de cubierta con la estructura de soporte de los paneles FV. Gracias a la junta EPDM, protege la cubierta del tejado frente a la penetración de agua en los puntos de fijación, mientras que la construcción de aluminio no supone una carga significativa para el tejado. La geometría universal hace que el perfil sea compatible con las chapas trapeciales más populares utilizadas en la construcción industrial y de almacenes.
