Descripción

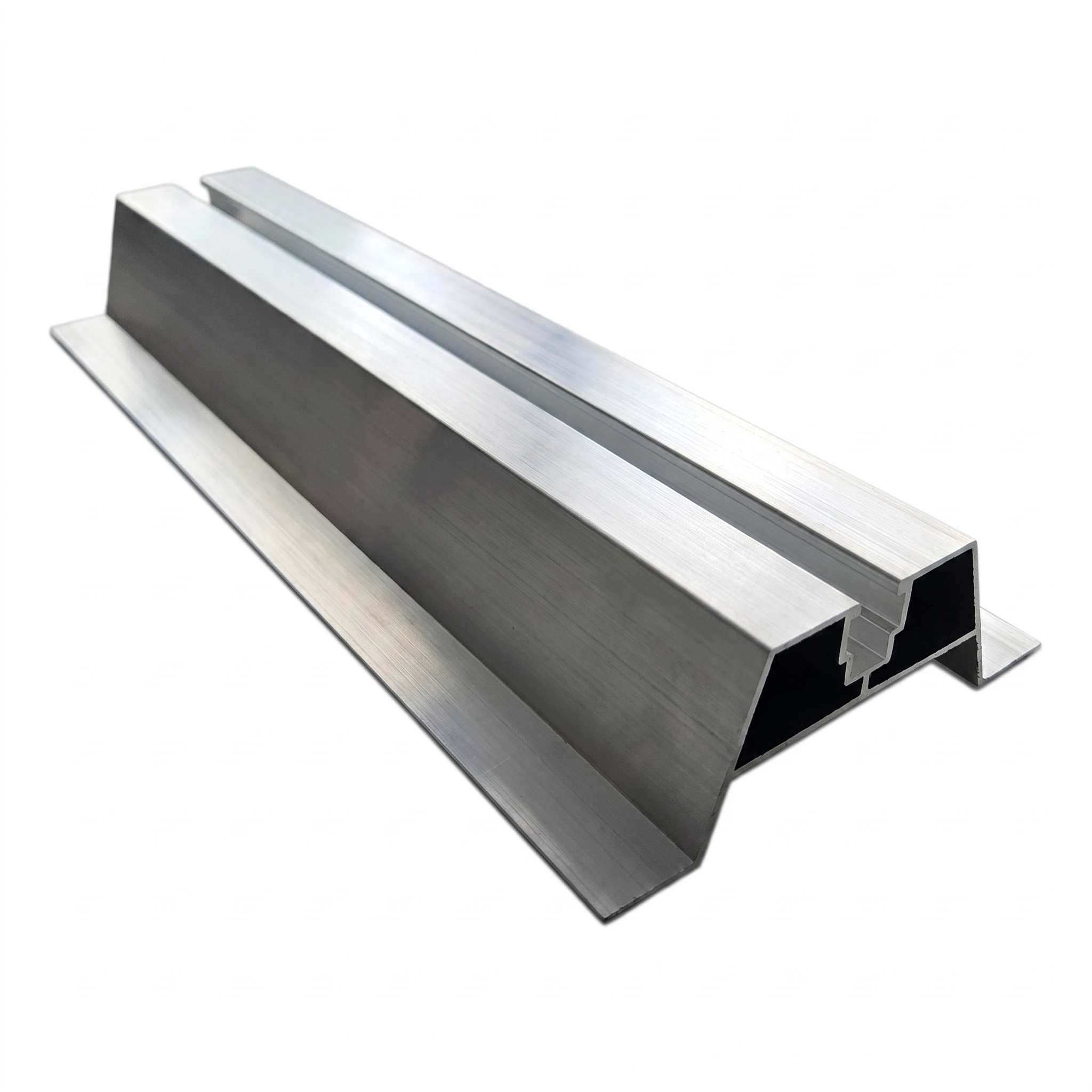

Puente trapezoidal de aluminio H40 L330 con junta EPDM 2 mm para montaje PV
Puente trapezoidal de aluminio con junta EPDM es un adaptador de cubierta profesional diseñado para el montaje de estructuras fotovoltaicas sobre chapas trapezoidales. Gracias al perfil de 40 mm de altura, el puente reproduce perfectamente la forma de la onda de la chapa, proporcionando una base estable y estanca para los carriles de montaje PV. Incluye una junta de goma EPDM de 2 mm de espesor que amortigua las vibraciones, compensa irregularidades y protege el recubrimiento de la chapa frente a daños.
Ventajas clave para el instalador
- Canal de montaje integrado – permite fijar los carriles rápidamente mediante tornillos deslizantes sin elementos adicionales
- Anodizado estándar – protección anticorrosión duradera del aluminio que garantiza una resistencia a la intemperie de varios años
- Junta EPDM 2 mm incluida – elimina el contacto galvánico entre el aluminio y la chapa de acero y asegura la estanqueidad de la unión
- Peso de solo 0,315 kg – no sobrecarga la estructura de la cubierta y facilita el transporte a obra

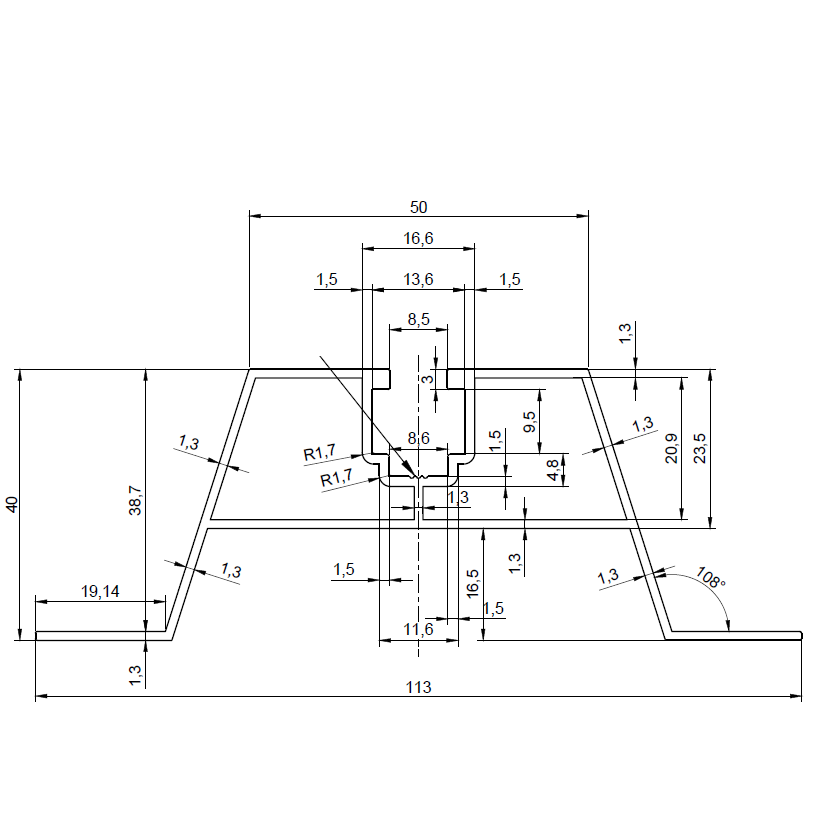

Dimensiones y parámetros del perfil (sección transversal)
- Longitud del puente: 330 mm
- Altura total del perfil: 40 mm
- Anchura superior (cabeza): 50 mm
- Anchura total en la base: 113 mm
- Anchura de los pies laterales: 19,4 mm (izquierdo y derecho)
- Grosor de las paredes laterales: 1,3 mm
- Grosor de las paredes superiores: 1,3 mm
- Canal de montaje – orificio: 8,5 mm, anchura interior: 13,6 mm
Datos generales
- Material del perfil: aluminio con anodizado estándar
- Junta: EPDM 2 mm
- Peso: 0,315 kg
- Dimensiones exteriores: 330 × 113 × 40 mm (L × A × H)
El puente trapezoidal es un elemento imprescindible del sistema de montaje PV en cubiertas con chapa trapezoidal. Su construcción simétrica con travesaño interior de refuerzo garantiza una transmisión uniforme de las cargas desde el carril de montaje hacia la onda de la chapa. Las zonas marcadas en el dibujo pueden presentar marcas térmicas producidas durante el proceso de extrusión; se trata de una característica normal de fabricación que no reduce las propiedades resistentes del perfil.
