Puente trapezoidal inclinado con junta EPDM H63 L330 – adaptador de cubierta fotovoltaico de aluminio
producto no disponible
añadir a la lista de deseos
0
Descripción

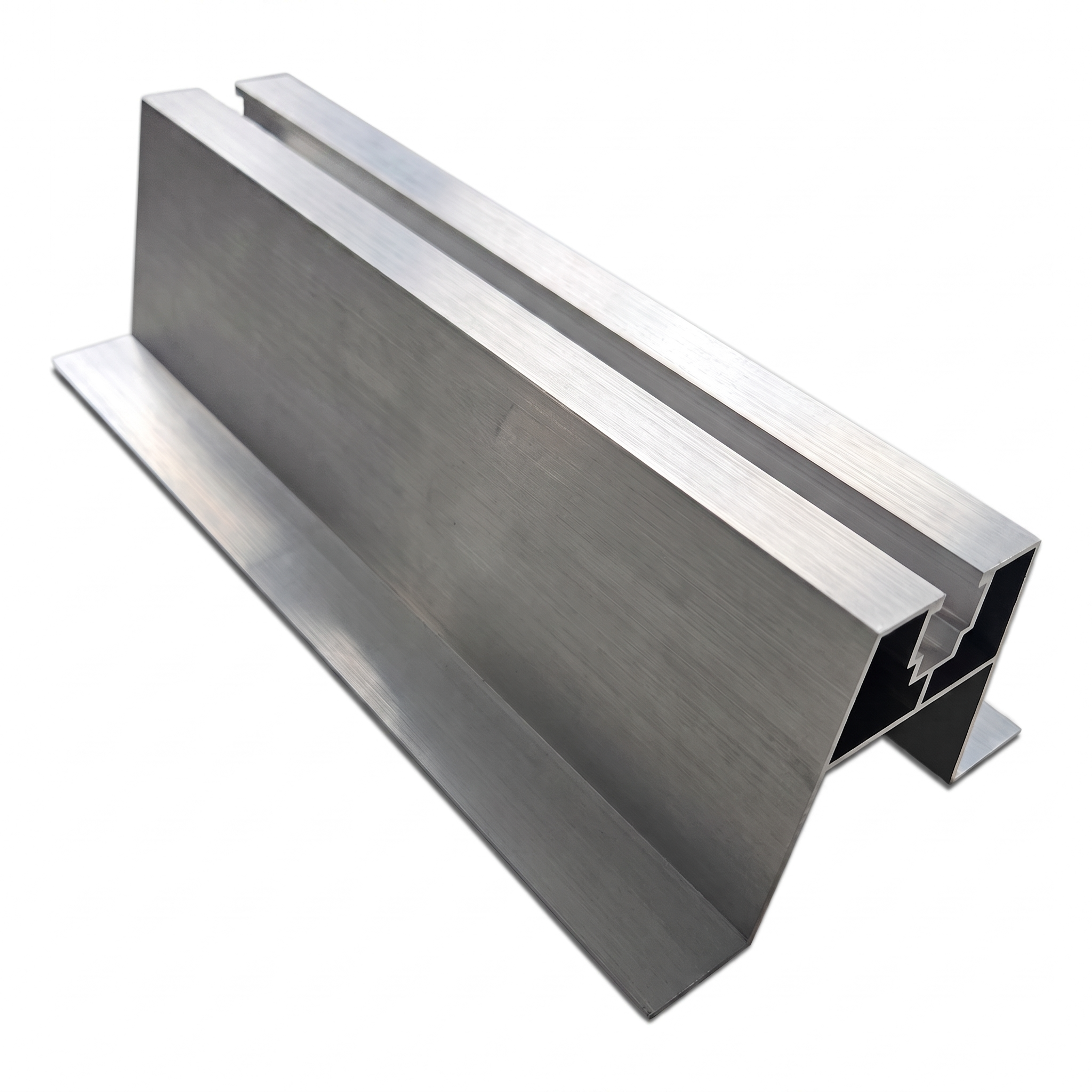

Puente trapezoidal oblicuo con junta EPDM H63 L330 – aluminio
Puente trapezoidal oblicuo con junta EPDM es un elemento distanciador de aluminio diseñado para el montaje de estructuras fotovoltaicas en cubiertas recubiertas con chapa trapezoidal. El perfil oblicuo reproduce perfectamente la geometría de la onda de la chapa, proporcionando un apoyo estable y estanco para el raíl de montaje sin necesidad de utilizar calces niveladores adicionales.
Gracias a la junta integrada de EPDM, el puente protege eficazmente la cubierta frente a la infiltración de agua en el punto de fijación. La junta compensa las irregularidades de la superficie de la chapa y amortigua las microvibraciones, lo que prolonga la vida útil de la unión y minimiza el riesgo de corrosión en el punto de contacto.
Ventajas para el equipo de instalación
- Geometría oblicua — perfil adaptado a la inclinación de la onda de la chapa trapezoidal, que elimina la necesidad de cortar y doblar elementos en obra
- Junta EPDM incluida — elemento listo para instalar que no requiere pedidos ni pegado de juntas por separado
- Aluminio — material ligero y resistente a la corrosión, que facilita el transporte a cubierta y garantiza una durabilidad duradera
- Peso compacto de 0,350 kg — fácil de manipular y almacenar, sin sobrecargar la estructura de la cubierta
Dimensiones y parámetros técnicos
- Longitud (L): 330 mm
- Altura (H): 63 mm
- Anchura total de la base: 94,4 mm
- Anchura de la plataforma superior: 40 mm
- Grosor de las paredes del perfil: 1,2 mm
- Grosor de las paredes del canal de fijación: 1,3 mm
- Anchura del canal superior (exterior): 16,3 mm
- Anchura del canal superior (interior): 13,7 mm
- Peso: 0,350 kg
Material y acabado
- Material del perfil: aluminio
- Acabado: anodizado estándar
- Junta: EPDM
Construcción del perfil

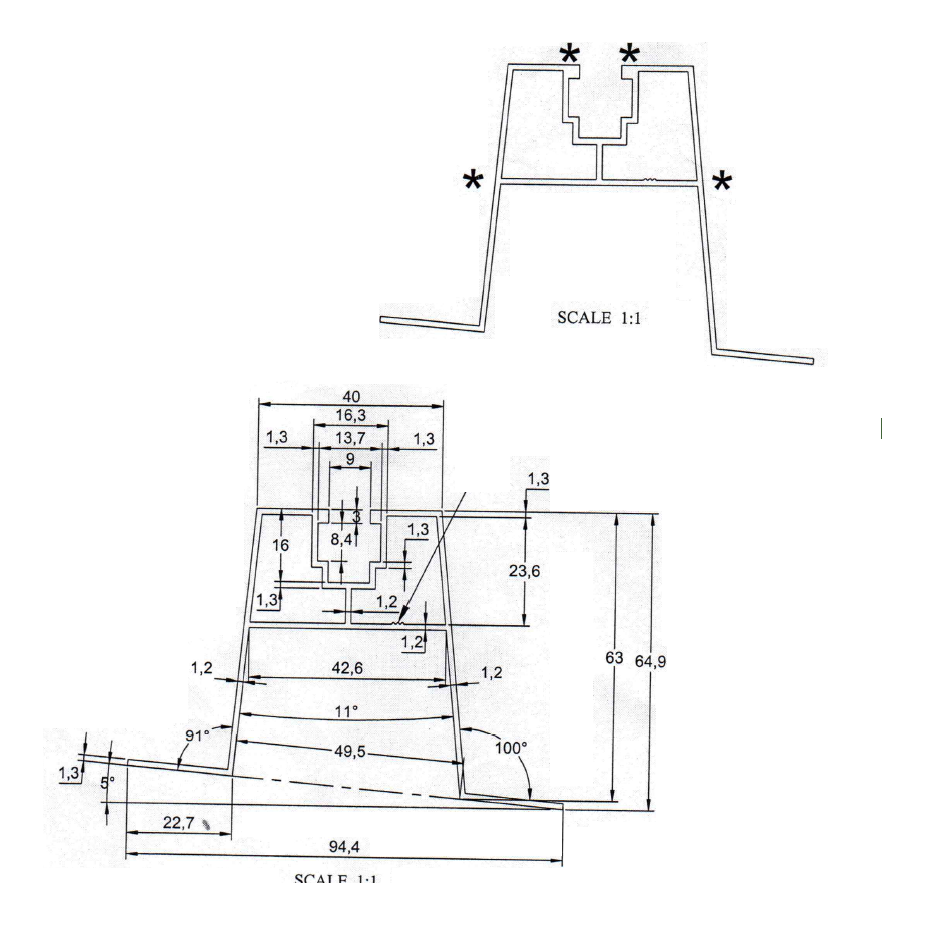

La sección transversal del perfil en forma de trapecio tiene dos alas simétricas que se apoyan sobre la superficie de la chapa de cubierta. Las paredes laterales convergen en un ala interior de refuerzo. En la parte superior del perfil se encuentra un canal de montaje con una anchura interior de 13,7 mm y una abertura de 8,4 mm, que permite la fijación de tornillos y abrazaderas a los raíles portantes. Los puntos marcados con el símbolo de asterisco pueden presentar marcas térmicas (heat lines) originadas durante el proceso de extrusión del aluminio — esto no constituye un defecto de calidad.
El puente trapezoidal oblicuo H63 L330 es un elemento intermedio fiable entre la chapa trapezoidal y la estructura fotovoltaica, que reduce el tiempo de instalación y mejora la calidad de cualquier instalación en cubierta.
