Conectores para pararrayos para conductores redondos y planos
Los conectores de esta categoría unen conductores redondos y planos en sistemas de protección contra el rayo. La gama incluye conectores en cruz, conectores pasantes, un conector de control, un conector universal DIN y un soporte universal para chapa. Todos son de acero galvanizado. Están pensados para instaladores que trabajan en cubiertas y a nivel del suelo.
Qué encontrará en esta categoría

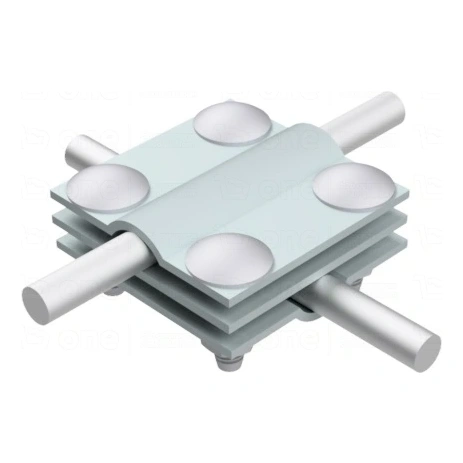

- Conectores en cruz de 4 orificios, de 2 o 3 placas: para conductores de Ø8 mm y pletina de hasta 30 mm, o conductores de Ø8-10 mm y pletina de hasta 40 mm. Clase H2, 200 kA.

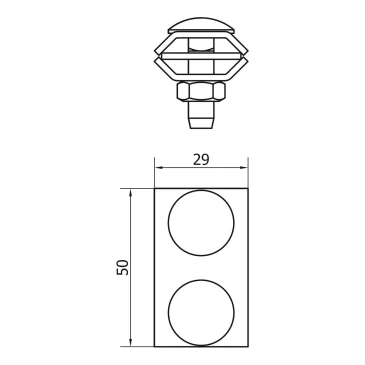

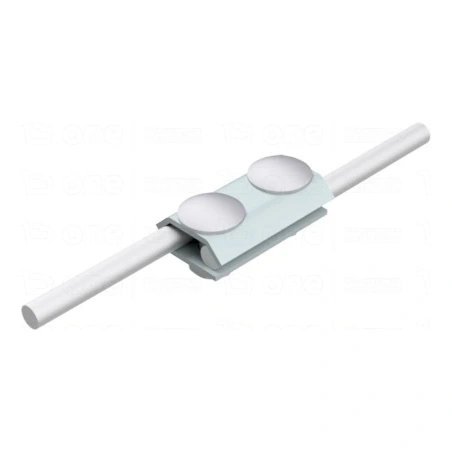

- Conectores pasantes de 2 orificios, simples y dobles: para conductores redondos de Ø8 mm. Clase H, 100 kA.
- Conector de control de 4 orificios: une alambre de Ø8-10 mm con pletina de hasta 40 mm. Clase H, 100 kA.

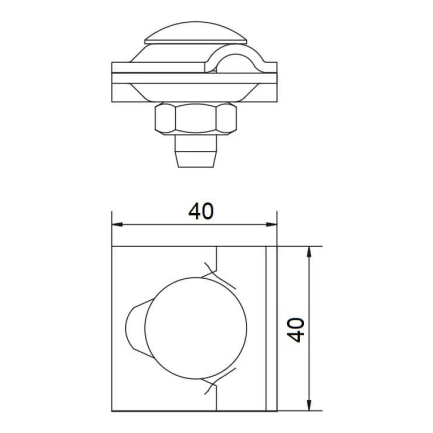

- Conector universal DIN doble: para conductores de Ø8-10 mm. Clase H, 100 kA.

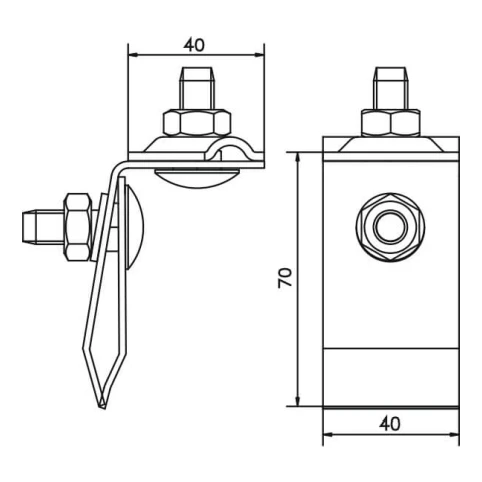

- Soporte universal para chapa: sujeta cables de Ø8-10 mm a lo largo y a través de un pliegue de la chapa, con fijación 2×M10×30.
Cómo elegir
- Sección del conductor: compruebe primero el diámetro del alambre. Algunos productos admiten solo Ø8 mm y otros Ø8-10 mm.
- Ancho de la pletina: los conectores en cruz están disponibles para pletina de hasta 30 mm o de hasta 40 mm.
- Tipo de conexión: elija un conector en cruz, pasante o de control, o un soporte para chapa, según la disposición de la instalación.
- Clase de corriente de impulso: la clase H2 (200 kA) corresponde a los conectores en cruz. La clase H (100 kA) corresponde a los conectores pasantes, al conector de control y al conector DIN.
- Recubrimiento: la mayoría de los productos llevan un zincado galvánico con sellado polimérico. El soporte para chapa es de acero galvanizado electrolíticamente.
Aplicaciones habituales
Estos componentes realizan uniones permanentes entre conductores redondos y planos en sistemas de protección contra el rayo. Son adecuados tanto para instalaciones en cubierta como a nivel del suelo. Los conectores en cruz de 3 placas aportan mayor estabilidad y seguridad de conexión. El conector de control permite realizar una unión verificable entre alambre y pletina. El soporte para chapa fija los cables a un pliegue de la cubierta.
Preguntas frecuentes
¿Cuál es la diferencia entre la clase H y la H2?
En esta gama, los productos de clase H2 están dimensionados para una corriente de impulso de rayo de 200 kA. Los de clase H, para 100 kA. Los conectores en cruz son H2. Los conectores pasantes, el conector de control y el conector DIN son H.
¿Qué conector es adecuado para conductores de Ø8-10 mm?
El conector en cruz de 3 placas para pletina de hasta 40 mm, el conector de control de 4 orificios, el conector universal DIN doble y el soporte para chapa admiten Ø8-10 mm. Los conectores pasantes de 2 orificios admiten solo Ø8 mm.
¿Se pueden usar estos conectores en el exterior, en cubiertas?
Sí. Las descripciones de los productos indican que son adecuados para instalaciones en cubierta y a nivel del suelo en sistemas de protección contra el rayo.
¿No está seguro de qué conector se adapta a sus conductores? Contacte con el soporte técnico y le ayudaremos a elegir.
