Abrazadera lateral H30 negra anodizada – abrazadera final PV L50
producto no disponible
añadir a la lista de deseos
5
Descripción
Abrazadera lateral H30 negra anodizada – abrazadera final PV L50
Abrazadera lateral (final) H30 para la fijación del borde exterior de paneles fotovoltaicos con un grosor de marco de 30 mm. Fabricada de aluminio 6060 con anodizado negro, que aumenta la resistencia a la corrosión y proporciona un aspecto estético a la instalación.
Aplicación y montaje
La abrazadera lateral sirve como elemento de acabado en los extremos de las filas de módulos fotovoltaicos, tanto en tejados planos como en tejados inclinados. Para fijar los paneles entre sí se deben utilizar abrazaderas centrales. El conjunto incluye únicamente la abrazadera de aluminio; el tornillo y la tuerca deben seleccionarse por separado.
Compatibilidad con perfiles de montaje
- Perfiles de aluminio para tornillo hexagonal
- Perfiles de aluminio para tornillo en T
- Perfiles trapezoidales para tejados de chapa trapezoidal

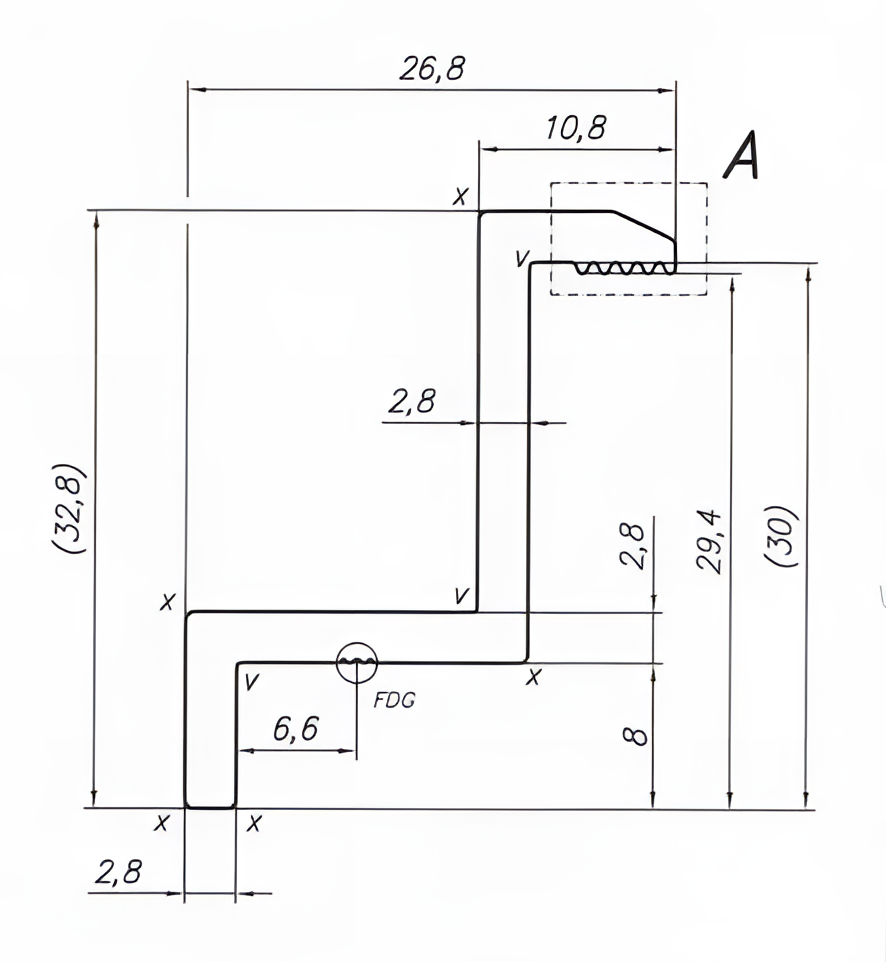

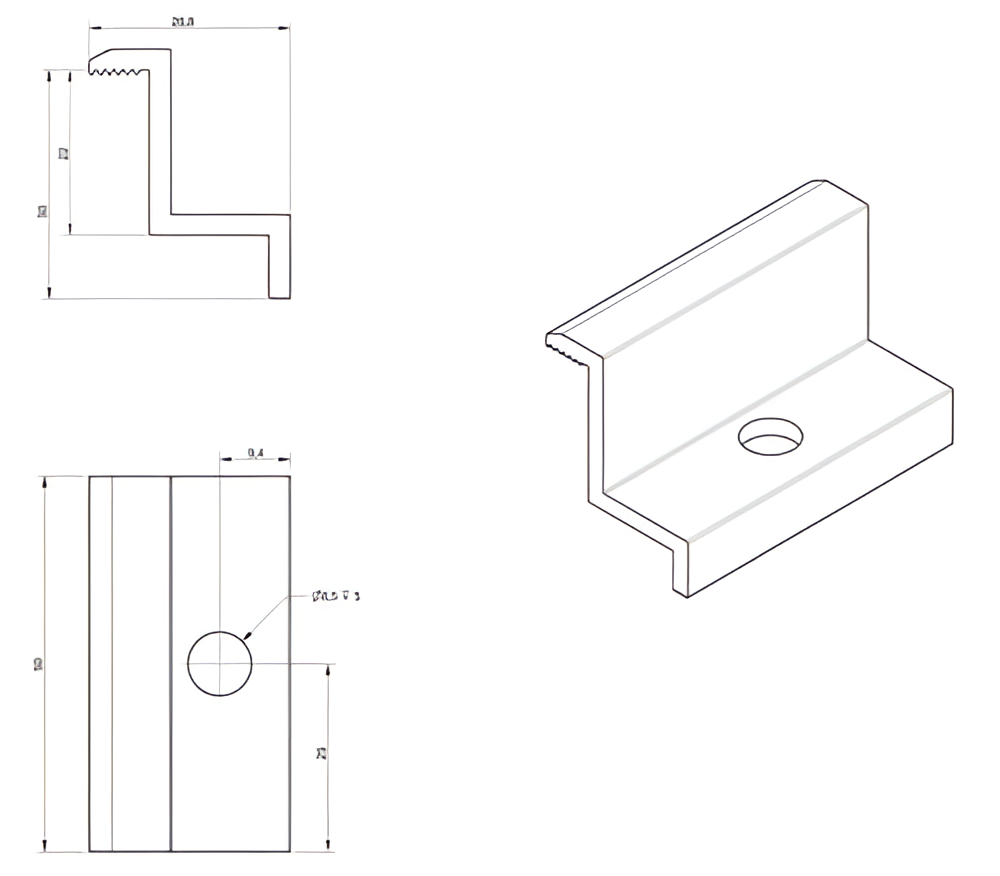

Dimensiones y parámetros técnicos
- Ancho: 26,8 mm
- Altura total: 32,8 mm
- Altura de trabajo (H): 30 mm
- Longitud: 50 mm
- Orificio de montaje: Ø8,5 mm (para tornillo M8)
- Grosor de pared: 2,8 mm
- Material: aluminio 6060
- Acabado: anodizado negro
- Color: negro
Selección del tornillo Allen DIN 912
| Tipo de perfil | Tamaño de tornillo |
|---|---|
| Perfil en T | M8x20 |
| Perfil hexagonal | M8x20 |
| Puente trapezoidal (para cuña deslizante) | M8x20 |
| Puente trapezoidal (para tornillo hexagonal) | M8x20 |
El par de apriete recomendado debe seleccionarse de acuerdo con las directrices del fabricante de los paneles fotovoltaicos.

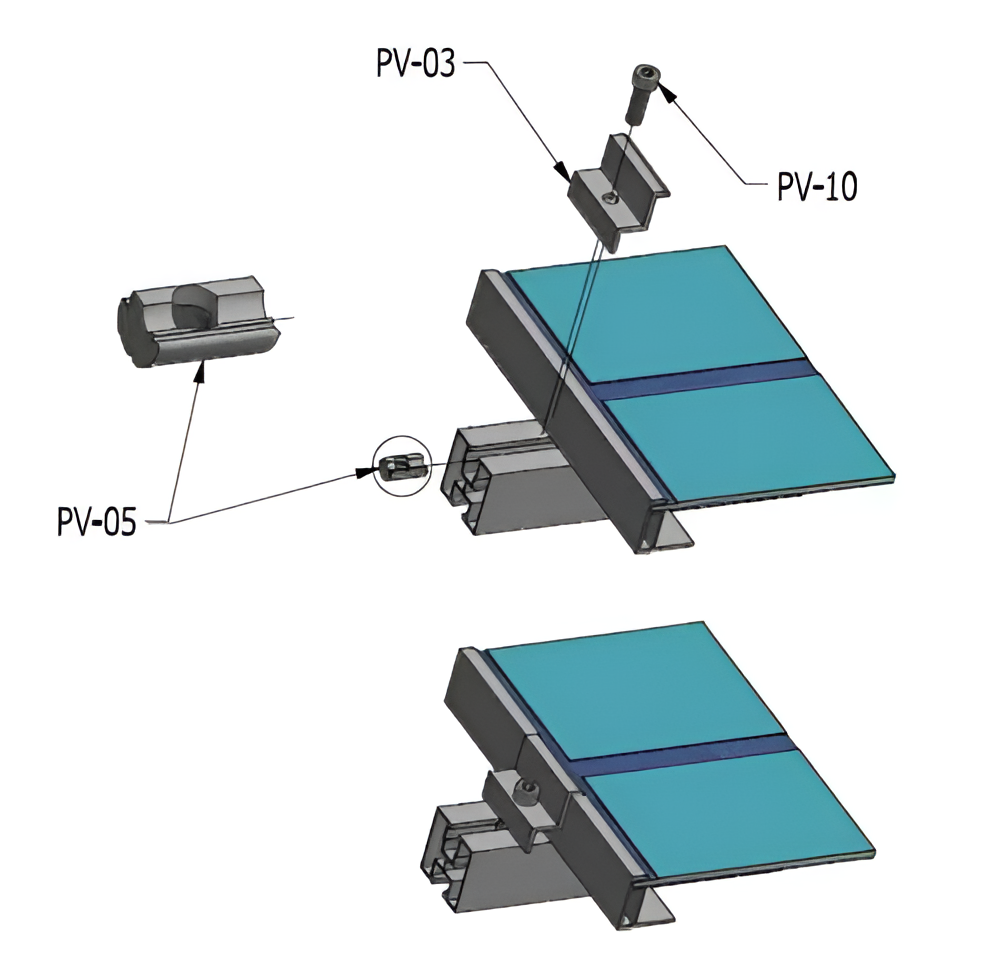

El esquema de montaje muestra la forma de colocar la abrazadera lateral en el perfil de aluminio utilizando una cuña deslizante y un tornillo Allen. La abrazadera presiona el borde del módulo fotovoltaico, garantizando una fijación estable y segura.
Datos técnicos
| Accesorios incluidos | Sin accesorios |
| Tipo de grapa | Lateral |
| Grosor del panel [mm] | 30 |
| Color | Negro |
| Pin de puesta a tierra | No |
