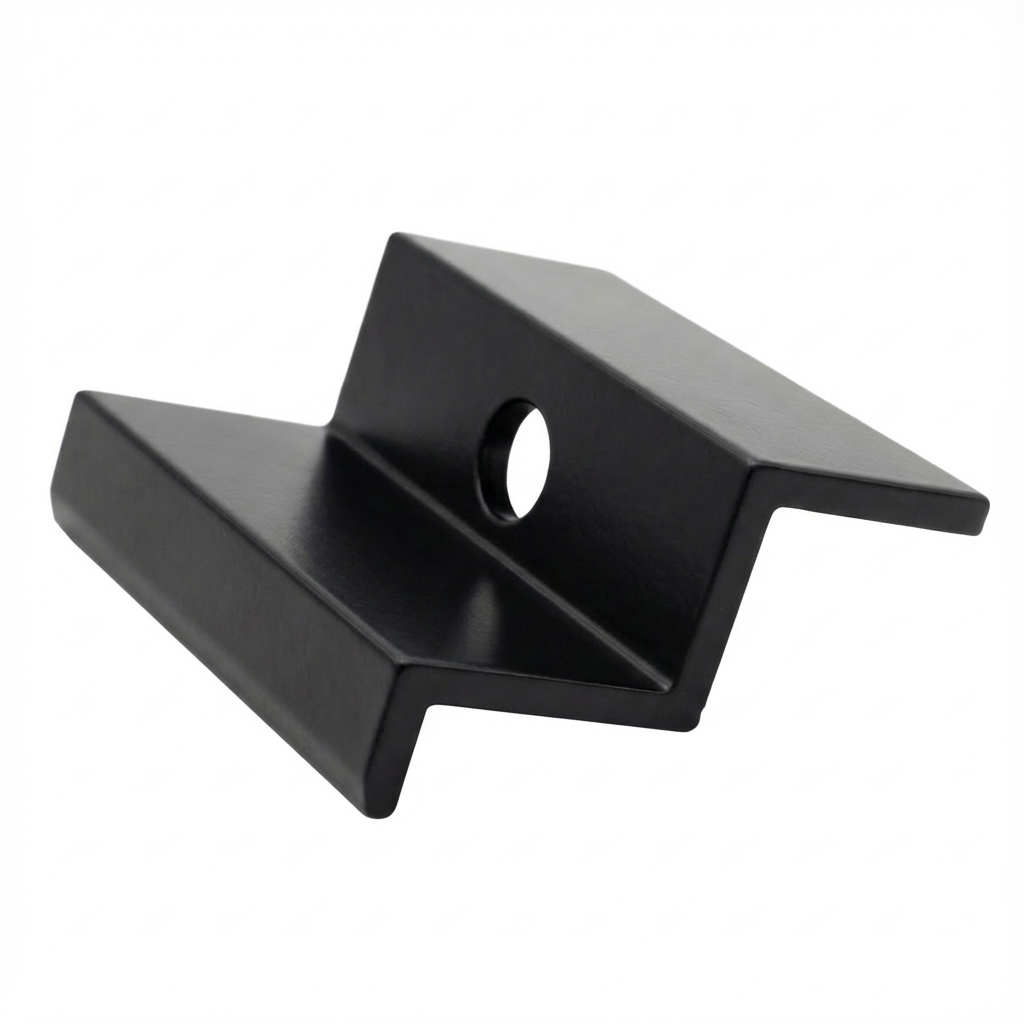

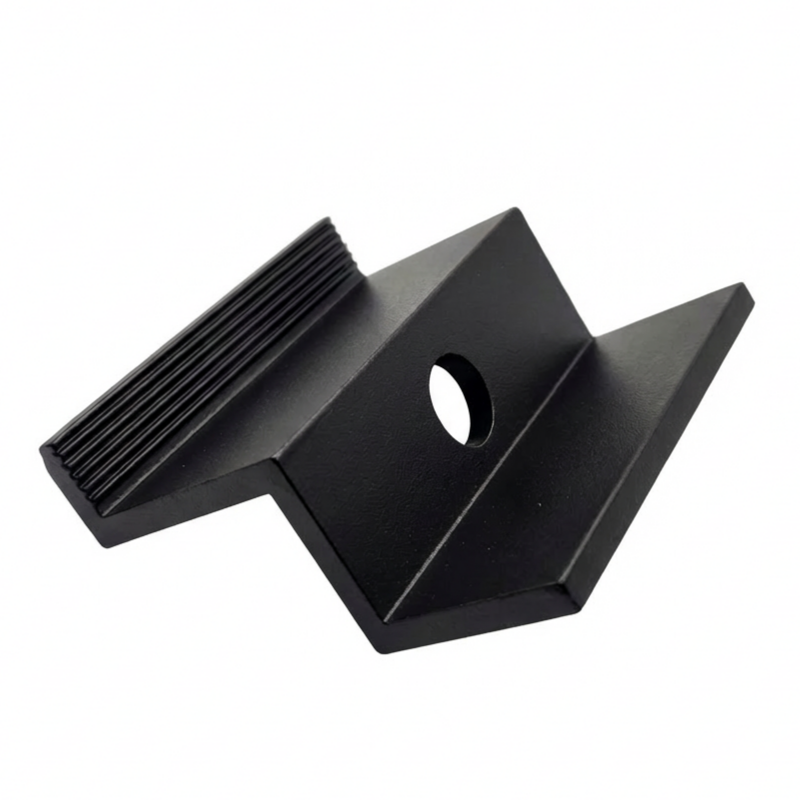

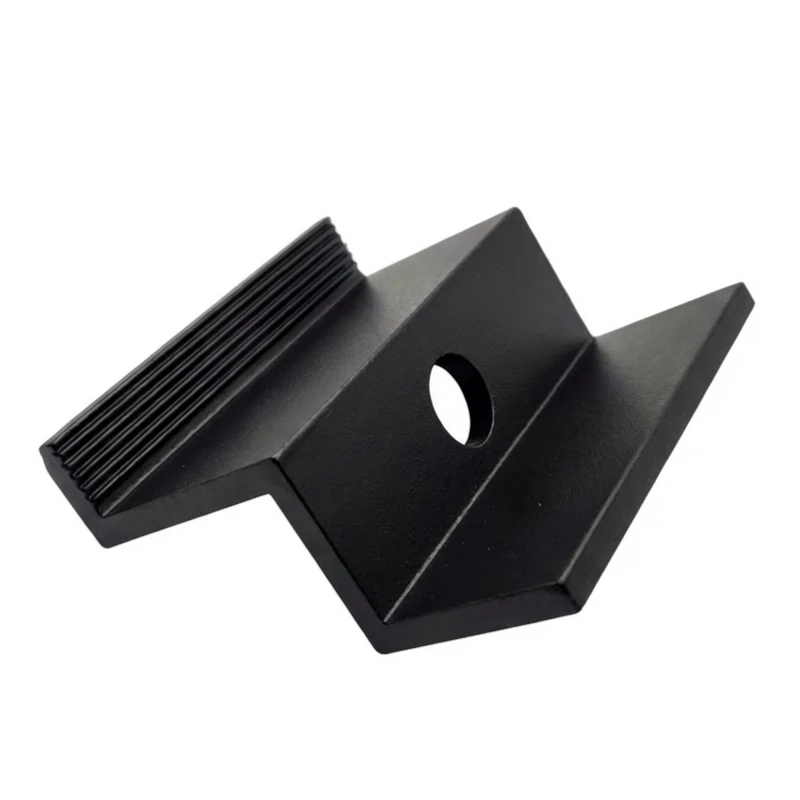

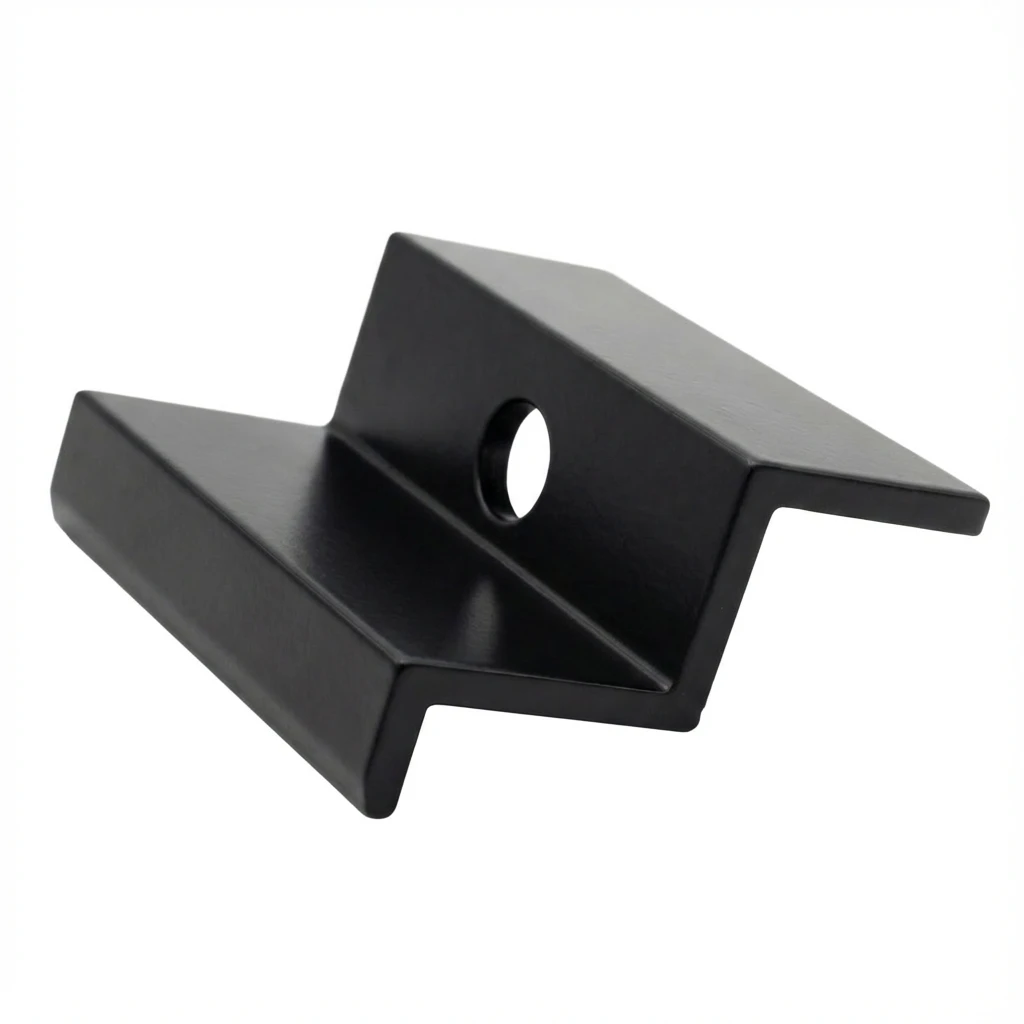

Abrazadera terminal H40 L50 aluminio lacado negro para módulos fotovoltaicos
Deja tu opinión sobre el producto
Abrazadera terminal de presión para módulos FV con marco de 40 mm, fabricada en aluminio EN AW 6063-T66 con acabado lacado negro. Diseñada para fijar paneles extremos en fila sobre perfiles de aluminio. Diámetro del orificio de montaje M8, alta resistencia a la corrosión y condiciones atmosféricas.
Los gastos de envío no están incluidos en el precio.
Los gastos de envío no están incluidos en el precio.
Código de producto: PV-03-79
Características del producto
[PIM] Klemy #34
- Tipo de grapa Grapa final
- Accesorios incluidos Sin accesorios
- Grosor del panel [mm] 40
- Color Negro
- Pin de puesta a tierra No
Descripción
Grapa terminal H40 L50 - negra con pin
Grapa de apriete terminal H40 es un elemento de montaje profesional destinado a la fijación de módulos fotovoltaicos con altura de marco de 40 mm. Fabricada en aleación de aluminio de alta calidad 6063-T66, garantiza una sujeción duradera y segura de los paneles solares en la estructura de soporte. La superficie del elemento cuenta con acabado lacado negro, que la protege adicionalmente contra la acción de los agentes atmosféricos y proporciona un aspecto estético a la instalación.
La grapa terminal es ideal para paneles montados individualmente o en posiciones extremas en la fila.

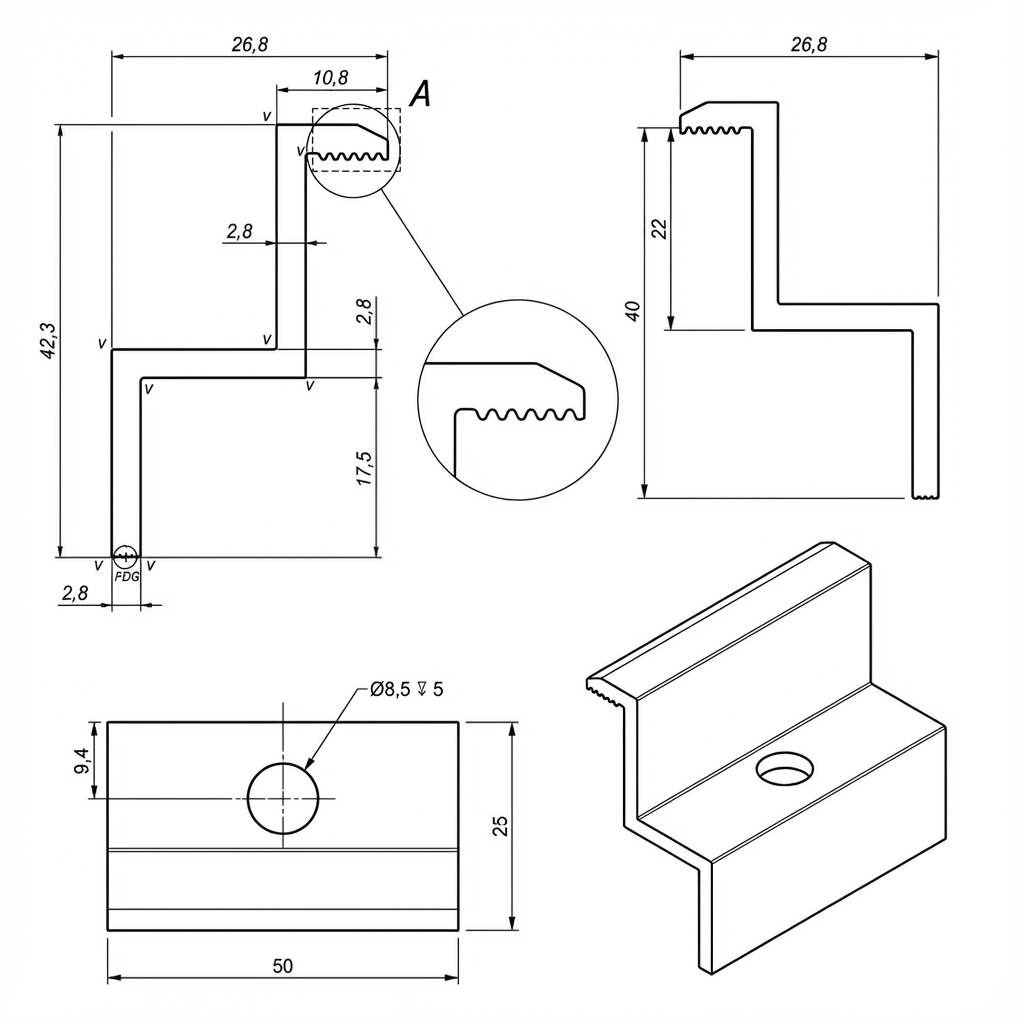

Datos técnicos
- Altura del marco del módulo: 40 mm
- Altura total: 42,8 mm
- Diámetro del orificio de montaje: 8,5 (M8)
- Material: aluminio EN AW 6063-T66
- Acabado: laca negra
- Par de apriete recomendado: valor según documentación del fabricante del módulo PV
- Tornillos utilizados: M8
Aplicación
La grapa de apriete terminal es un elemento de fijación esencial en instalaciones de módulos solares – sirve para fijar los paneles extremos de la fila al perfil de aluminio. El producto está destinado al montaje de módulos solares en cubiertas planas e inclinadas. Utilice la grapa terminal para fijar paneles al principio y al final de cada fila. Entre paneles adyacentes en la fila se deben utilizar grapas intermedias.
Compatibilidad
- Perfiles de aluminio adaptados para tornillos hexagonales
- Perfiles de aluminio para tornillos tipo T
- Perfiles trapezoidales para cubiertas de chapa trapezoidal
Ventajas
- Material de alta calidad – fabricada en aluminio EN AW 6063-T66, se caracteriza por una gran resistencia a las condiciones atmosféricas
- Durabilidad – la alta calidad de fabricación garantiza una fijación duradera de la estructura de paneles fotovoltaicos
- Resistencia a la corrosión – resistente a la acción de factores externos y a la corrosión
- Resistencia mecánica – resistente a impactos y daños mecánicos
- Estética – el acabado lacado negro proporciona un aspecto atractivo a la instalación PV
- Ideal para paneles individuales – solución excelente para módulos montados individualmente o en posiciones extremas de la fila
Indicaciones de montaje
- Monte la grapa mediante tuerca deslizante y tornillo M8
- Apriete el tornillo con la fuerza según las recomendaciones del fabricante del módulo PV
- Para cada fila de paneles se necesitan mínimo cuatro grapas terminales – dos al principio y dos al final de la fila de paneles
Contenido del embalaje Grapa de apriete terminal H40. Atención: tornillos, tuercas y tuercas deslizantes deben adquirirse por separado.
