Ancla de anillo expansiva Dromet PSRe M20×170/23 galvanizada para hormigón
El ancla de anillo PSRe 20×170/23 de la marca Dromet es un conector expansivo resistente de construcción anular, diseñado para la fijación permanente de perfiles de montaje, estructuras metálicas, rejillas, barandillas, máquinas y otros elementos constructivos y equipamiento de edificios. Gracias a la rosca M20 y la longitud total de 170 mm garantiza una alta capacidad de carga en aplicaciones exigentes, incluido el montaje de estructuras de soporte pesadas para instalaciones fotovoltaicas.
El ancla está destinada a la instalación en sustratos de hormigón no fisurado de clase mínima B20, piedra natural de estructura compacta y ladrillo macizo. Cuenta con Homologación Técnica Europea ETA 05/0242, certificado CE y Homologación Técnica Nacional AT-15-7574/2008, lo que confirma el cumplimiento de los más altos estándares de seguridad y capacidad de carga.
Parámetros técnicos
- Tipo de construcción: anular, con tuerca y arandela
- Rosca: M20
- Longitud total (L): 170 mm
- Profundidad de anclaje (F): 135 mm
- Espesor del elemento a fijar (E): 23 mm
- Profundidad del orificio (D): 206 mm
- Diámetro de perforación: ø20 mm
- Material: acero estructural
- Protección anticorrosiva: zincado electrolítico
- Peso: 0,43 kg
- EAN: 5902706889949
- Fabricante: Dromet

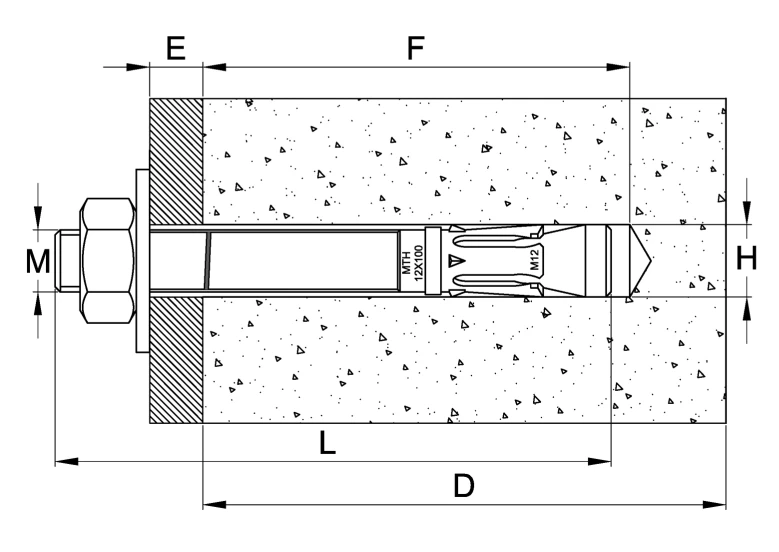

Indicaciones en el dibujo en sección:
- M — diámetro de la rosca del ancla
- E — espesor del elemento a fijar (parte sobresaliente)
- F — profundidad de anclaje en el sustrato
- L — longitud total del ancla
- D — profundidad del orificio de montaje
- H — diámetro del orificio en el sustrato
Recomendaciones de montaje
- El orificio de montaje debe realizarse perpendicular a la superficie del sustrato y limpiarse cuidadosamente de polvo
- El conector debe poder introducirse mediante golpes ligeros de martillo
- El montaje debe realizarse con una llave dinamométrica
- Tras la expansión del conector, la arandela bajo la tuerca debe quedar firmemente apretada contra el elemento fijado
- No deben superarse los parámetros indicados en la Homologación Técnica AT-15-7574/2008
Certificados y homologaciones
- Homologación Técnica Europea: ETA 05/0242
- Certificado: CE
- Homologación Técnica Nacional: AT-15-7574/2008
El ancla de anillo PSRe de Dromet es un conector expansivo probado y certificado, que garantiza a los equipos de instalación profesionales una fijación segura y duradera en sustratos de hormigón y piedra. El suministro completo con tuerca y arandela permite iniciar el montaje de inmediato sin necesidad de pedir accesorios adicionales.
