Anclaje de expansión con anilla PSRe M6x70 mm Dromet, galvanizado, para hormigón
El anclaje con anilla PSRe M6×70 de la marca Dromet es un fijador mecánico fiable de construcción anular, diseñado para la fijación duradera en hormigón no fisurado, piedra natural de estructura compacta y ladrillo macizo. Gracias a sus dimensiones compactas y a un peso de tan solo 15 g, es ideal para el montaje de elementos estructurales ligeros: perfiles, soportes, abrazaderas y accesorios de instalación.
El anclaje cuenta con la Evaluación Técnica Europea ETA 05/0242, el certificado CE y la aprobación nacional AT-15-7574/2008, lo que garantiza el cumplimiento de las normas europeas y confirma su idoneidad para su uso en obras de construcción.
Aplicación
El anclaje PSRe está diseñado para la fijación de perfiles y estructuras metálicas, rejillas de paso, barandillas, maquinaria y otros elementos de construcción y equipamiento de edificios. La base debe estar hecha de hormigón no fisurado de clase mínima B20 (C16/20), piedra natural de estructura compacta o ladrillo macizo.
Parámetros técnicos
- Fabricante: Dromet
- Tipo: con anilla (PSRe)
- Rosca: M6
- Longitud total (L): 70 mm
- Diámetro de perforación (fi): 6 mm
- Profundidad de anclaje (F): 55 mm
- Grosor del elemento a fijar (E): 12 mm
- Profundidad mínima del orificio (D): 100 mm
- Peso: 0,015 kg
- Material: acero estructural
- Protección anticorrosión: galvanizado electrolítico
- EAN: 5907518660977
- Unidad de venta: unidad

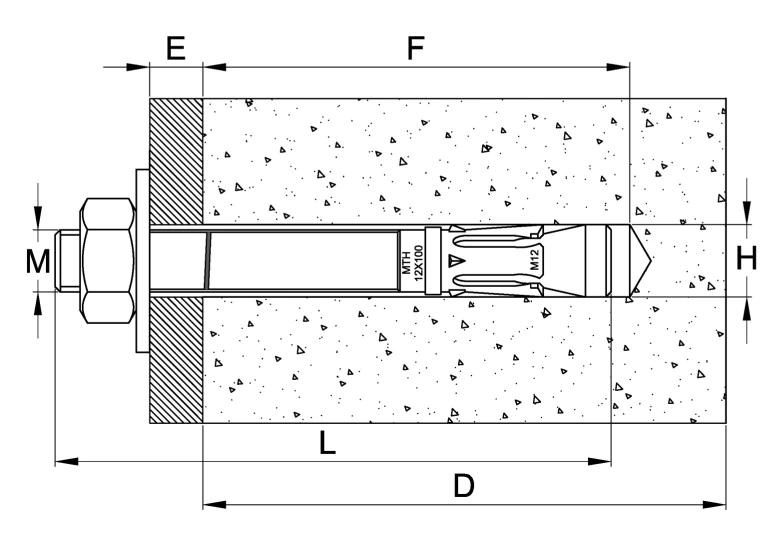

Esquema de montaje e indicaciones dimensionales
El esquema de sección transversal muestra el montaje correcto del anclaje en la base de hormigón con las indicaciones de los parámetros clave:
- M — diámetro de la rosca
- L — longitud total del anclaje
- D — profundidad mínima del orificio de montaje
- F — profundidad de anclaje en la base
- E — grosor del elemento a fijar (tramo sobresaliente)
- H — diámetro del orificio en el hormigón
Recomendaciones de montaje
- El orificio de montaje debe perforarse perpendicular a la superficie de la base y limpiarse cuidadosamente
- El anclaje debe poder introducirse en el orificio con golpes suaves de martillo
- El apriete de la tuerca debe realizarse únicamente con llave dinamométrica
- Tras la expansión del anclaje, la arandela bajo la tuerca debe quedar firmemente presionada contra el elemento fijado
- No deben superarse los parámetros incluidos en la aprobación técnica AT-15-7574/2008
Certificados y homologaciones
- Evaluación Técnica Europea: ETA 05/0242
- Certificado: CE
- Aprobación técnica nacional: AT-15-7574/2008
