Anclaje de expansión con anillo Dromet PSRe M8x90/20 galvanizado para hormigón
producto no disponible
añadir a la lista de deseos
0
Descripción
Anclaje de expansión con anillo Dromet PSRe M8x90/20 galvanizado para hormigón
El anclaje de expansión con anillo Dromet PSRe M8x90/20 es una solución probada para la fijación duradera de estructuras en soportes de hormigón. Diseñado para el montaje profesional de perfiles, estructuras metálicas, rejillas de paso, barandillas, máquinas y otros elementos del equipamiento del edificio. Gracias a su Aprobación Técnica Europea ETA 05/0242, certificado CE y aprobación nacional AT-15-7574/2008, garantiza el cumplimiento de los requisitos de las normas de construcción y plena responsabilidad de diseño.
Construcción y material
El anclaje PSRe cuenta con una construcción en forma de anillo que garantiza una expansión uniforme en el orificio de montaje y una alta capacidad de carga del anclaje. Fabricado en acero estructural con protección anticorrosiva mediante zinc electrolítico. Incluye tuerca y arandela en el set — el anclaje está listo para el montaje inmediato sin necesidad de adquirir elementos adicionales.
Aplicación
Anclaje diseñado para la fijación en soportes de hormigón no fisurado mín. clase B20 (C16/20), piedra natural de estructura compacta y ladrillo macizo. Ideal para la instalación de estructuras de soporte para paneles fotovoltaicos, montaje de rieles de fijación, sujeción de postes de barandillas, cimentación de equipos y todo tipo de conexiones que requieran alta capacidad de carga y certificación.
Dimensiones y parámetros técnicos
- Rosca: M8
- Longitud total (L): 90 mm
- Diámetro de perforación (H): Ø8 mm
- Profundidad de anclaje (F): 65 mm
- Espesor del elemento fijado (E): 20 mm
- Profundidad del orificio (D): 100 mm
- Peso: 0,034 kg
- Material: acero estructural, zinc electrolítico
- Construcción: con anillo, tuerca y arandela
- EAN: 5907518688612

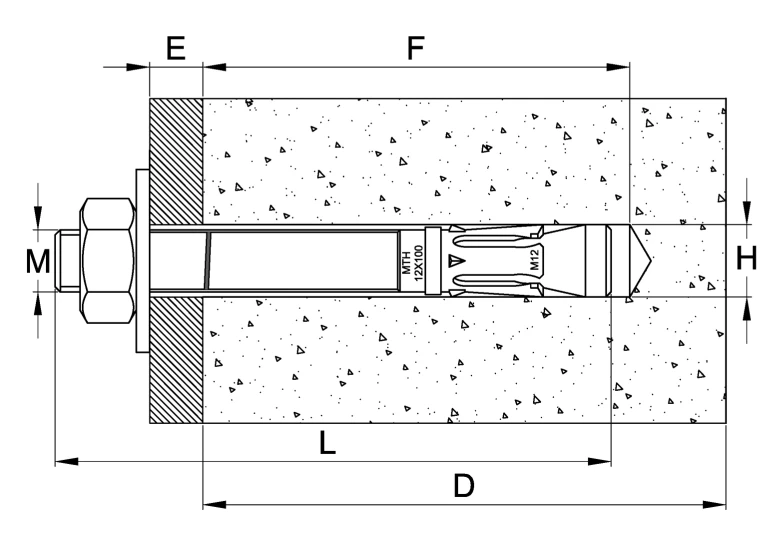

Marcas dimensionales en el esquema: M — rosca, E — espesor del elemento fijado (parte sobresaliente), F — profundidad de anclaje, L — longitud total del anclaje, D — profundidad del orificio en el hormigón, H — diámetro del orificio de montaje.
Certificados y aprobaciones
- Aprobación Técnica Europea: ETA 05/0242
- Certificado: CE
- Aprobación técnica nacional: AT-15-7574/2008
Recomendaciones de montaje
El orificio de montaje debe realizarse perpendicular a la superficie del soporte y limpiarse cuidadosamente del polvo de perforación. El conector debe poder introducirse en el orificio mediante golpes ligeros de martillo. El montaje debe realizarse utilizando una llave dinamométrica — esto garantiza el par de apriete adecuado y la correcta expansión del anclaje. Tras la expansión del conector, la arandela bajo la tuerca debe quedar fuertemente presionada contra el elemento fijado. No se deben superar los parámetros indicados en la Aprobación Técnica AT-15-7574/2008.
