Anclaje de expansión de anillo Dromet PSRe M16x145/23 galvanizado para hormigón
El anclaje de expansión de anillo Dromet PSRe M16x145/23 es un conector mecánico resistente diseñado para la fijación permanente de estructuras en soportes de hormigón. Gracias a su diseño de anillo, ofrece alta capacidad de carga y un anclaje seguro en hormigón no fisurado de clase mínima B20, piedra natural de estructura compacta y ladrillo macizo.
Aplicación
El anclaje PSRe está diseñado para fijar perfiles y estructuras metálicas, rejillas, barandillas, máquinas y otros elementos estructurales y equipamiento del edificio. Funciona perfectamente en cualquier lugar donde se requiera una conexión fiable entre un elemento de acero y un soporte mineral, desde instalaciones fotovoltaicas hasta estructuras industriales.
Certificados y homologaciones
El anclaje cuenta con la Homologación Técnica Europea ETA-05/0242 y el certificado CE, lo que confirma su conformidad con las normas europeas de seguridad. Además, está amparado por la homologación nacional AT-15-7574/2008, lo que garantiza su aprobación para su uso en el mercado de la construcción polaco.
Parámetros técnicos
- Fabricante: Dromet
- Tipo: PSRe 16x145/23
- Tipo de construcción: de anillo
- Rosca: M16
- Longitud total (L): 145 mm
- Espesor del material a fijar (E): 23 mm
- Profundidad de anclaje (F): 110 mm
- Profundidad del orificio (D): 168 mm
- Diámetro del orificio: Ø 16 mm
- Material: acero estructural
- Protección anticorrosiva: galvanizado electrolítico
- Peso: 0,228 kg
- Conjunto: anclaje con tuerca y arandela
- EAN: 5907518680968
Recomendaciones de montaje
- El orificio de montaje debe realizarse perpendicular a la superficie del soporte y limpiarse cuidadosamente de polvo y residuos
- Introducir el anclaje en el orificio mediante golpes ligeros de martillo
- Realizar el montaje utilizando una llave dinamométrica, lo que garantiza el par de apriete adecuado
- Después de la expansión del anclaje, la arandela bajo la tuerca debe quedar firmemente presionada contra el elemento fijado
- Los parámetros indicados en la Homologación Técnica AT-15-7574/2008 no deben excederse

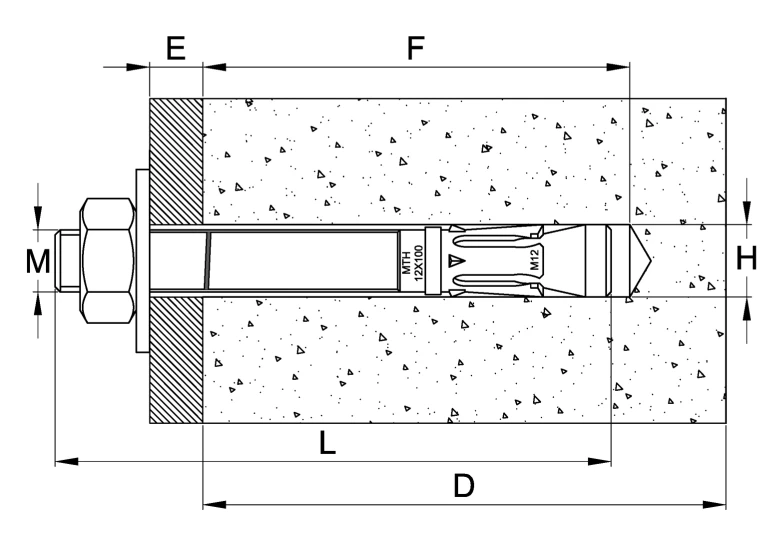

El dibujo técnico muestra el esquema de montaje del anclaje en sección de hormigón con la indicación de las dimensiones clave: M — rosca, E — espesor del material a fijar, F — profundidad de anclaje, L — longitud total del anclaje, D — profundidad del orificio, H — diámetro del orificio de perforación. Conocer estos parámetros permite seleccionar correctamente el anclaje para la aplicación de montaje específica.
