Base Portafusibles PV Hager 2P 32A 10x38mm
producto no disponible
añadir a la lista de deseos
Descripción

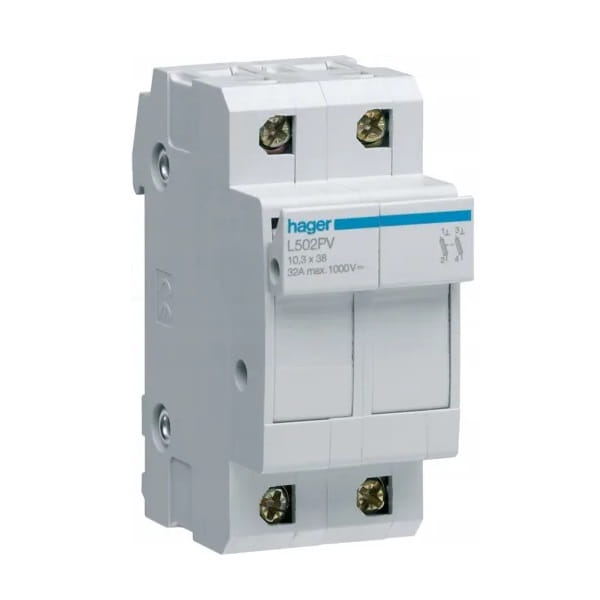

Hager Base Portafusible PV 2P 32A 10x38mm
Base portafusible PV 2P 32A 10x38 mm L502PV HAGER está adaptada para fusibles de dimensiones 10 x 38 mm y proporciona una protección eficaz para instalaciones fotovoltaicas que funcionan en configuración en serie.
El dispositivo se caracteriza por una corriente nominal de 32 A y una tensión nominal de conmutación máxima de 690/1000 V DC, lo que lo hace adecuado para su uso en aplicaciones fotovoltaicas avanzadas. La base portafusible Hager L502PV ofrece también un grado de protección IP20, lo que significa que está protegida contra el acceso a sus partes peligrosas, como manos u objetos sólidos.
Construcción
| Parámetro | Valor |
|---|---|
| Número de polos | 2 P |
| Configuración de polos | 2 P |
Elementos de control e indicadores
| Parámetro | Valor |
|---|---|
| Indicador óptico | no |
Características eléctricas
| Parámetro | Valor |
|---|---|
| Tensión nominal de conmutación Ue (AC) | 690 / 1000 V |
| Tipo de tensión de alimentación | DC |
| Frecuencia | 50/60 Hz |
Tensión
| Parámetro | Valor |
|---|---|
| Tensión nominal de aislamiento Ui | 690 V |
| Tensión nominal de operación Un (DC) | 1000 V |
Corriente
| Parámetro | Valor |
|---|---|
| Corriente nominal In | 32 A |
| Corriente nominal del cartucho fusible | [[2 / 4 / 6 / 8 / 10 / 12 / 16 / 20 / 25 / 32 A]] |
Factor de corrección de corriente
| Parámetro | Valor |
|---|---|
| Factor de corrección de corriente admisible en conjunto > 10 fases | 0,7 |
| Factor de corrección de corriente admisible para 1-3 fases adyacentes | 1 |
| Factor de corrección de corriente admisible para 4-6 fases adyacentes | 0,9 |
| Factor de corrección de corriente admisible para 7-9 fases adyacentes | 0,85 |
| Factor de corrección de corriente admisible por encima de 40°C | 0,9 |
| Factor de corrección de corriente admisible por encima de 50°C | 0,8 |
| Factor de corrección de corriente admisible por encima de 20°C | 1 |
Datos técnicos
| Parámetro | Valor |
|---|---|
| Factor de corrección de corriente admisible por encima de 30°C | 0,95 |
Fusible
| Parámetro | Valor |
|---|---|
| Característica del fusible | gPV |
| Tamaño del cartucho fusible | 10,3 x 38 |
Frecuencia
| Parámetro | Valor |
|---|---|
| Frecuencia (rango según ETIM) | 50 a 60 Hz |
Potencia
| Parámetro | Valor |
|---|---|
| Pérdidas totales de potencia para corriente nominal | 2,2 W |
Resistencia
| Parámetro | Valor |
|---|---|
| Resistencia eléctrica (número de ciclos) | 2000 |
| Resistencia mecánica (número de ciclos) | 4000 |
Dimensiones
| Parámetro | Valor |
|---|---|
| Profundidad del producto | 75 mm |
| Altura del producto | 77 mm |
| Anchura del producto | 35 mm |
Instalación / Montaje
| Parámetro | Valor |
|---|---|
| Par de apriete | 2 Nm |
Conexión
| Parámetro | Valor |
|---|---|
| Sección de conductor flexible (cable) en borne | 0,75 / 10mm |
| Sección de conductor rígido (alambre) en borne | 1 / 16mm |
Norma
| Parámetro | Valor |
|---|---|
| Directiva europea WEEE | aplicable |
Seguridad
| Parámetro | Valor |
|---|---|
| Grado de protección | IP20 |
Condiciones de uso
| Parámetro | Valor |
|---|---|
| Temperatura de funcionamiento | -25 a 50 °C |
| Grado de contaminación según IEC 60664 / IEC 60947-2. | 3 |
| Temperatura de almacenamiento/transporte | -25 a 80 °C |
Temperatura
| Parámetro | Valor |
|---|---|
| Temperatura de calibración | 30 °C |
