Base para poste de valla 80x80 mm 8 mm antracita

Perfil abierto de 73 × 73 mm y 150 mm de altura sobre una placa de 150 × 100 mm con orificios de Ø 13 mm, para atornillar el poste 80 × 80 mm al hormigón

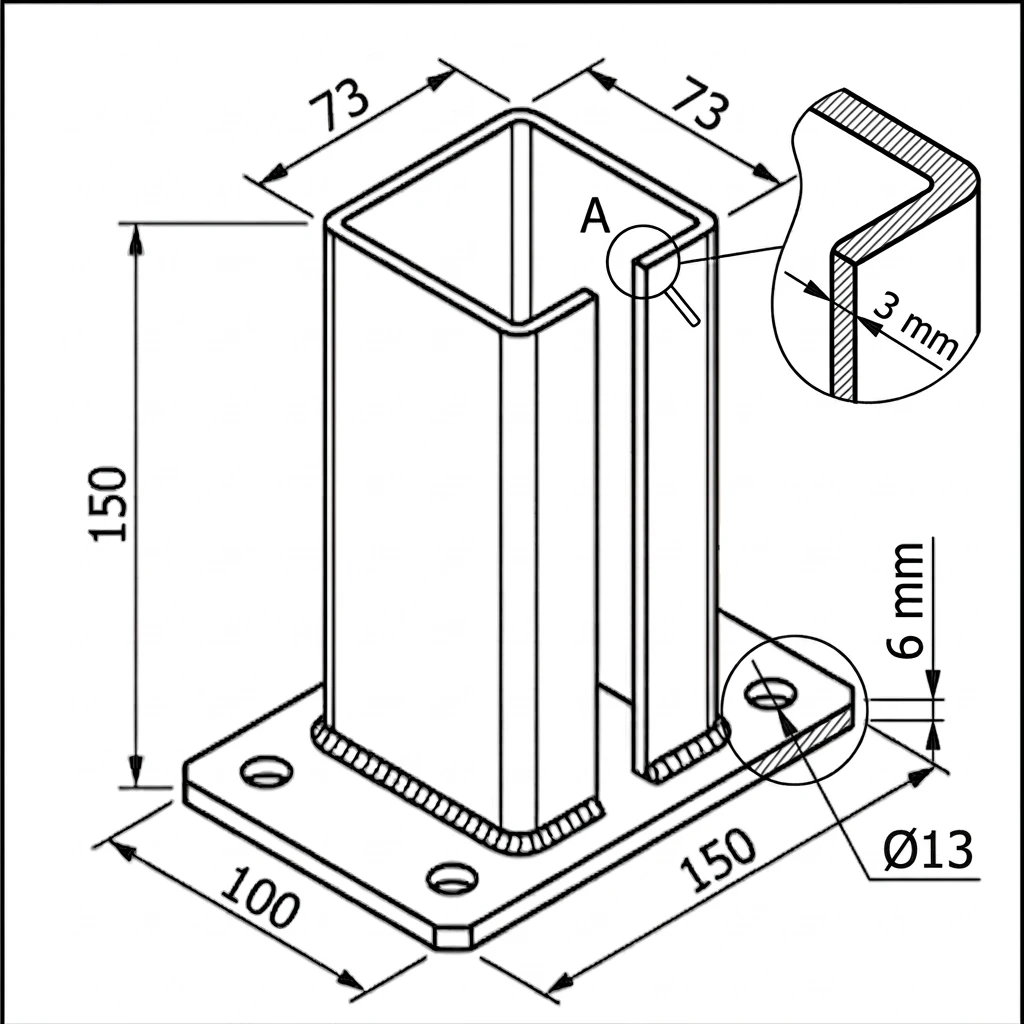

Abrir el plano acotado a tamaño completo

Sobre el producto

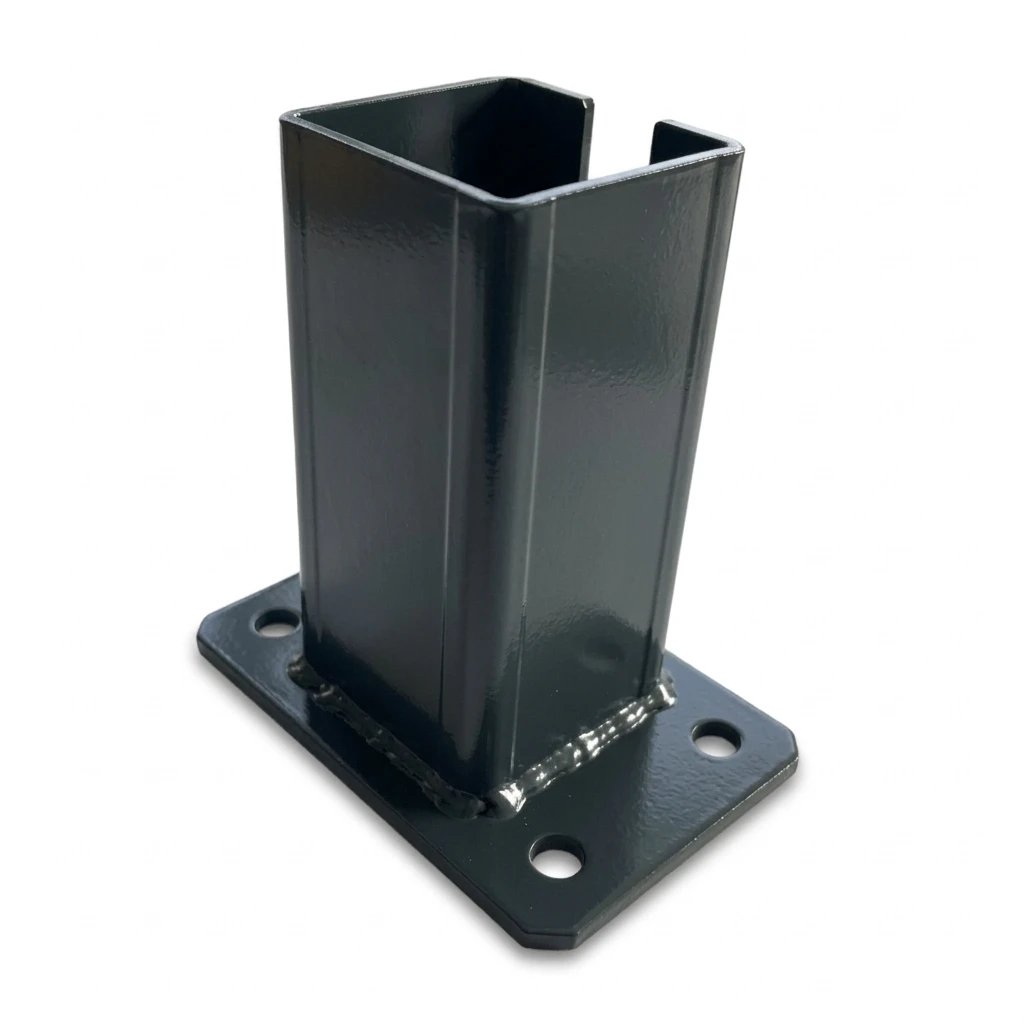

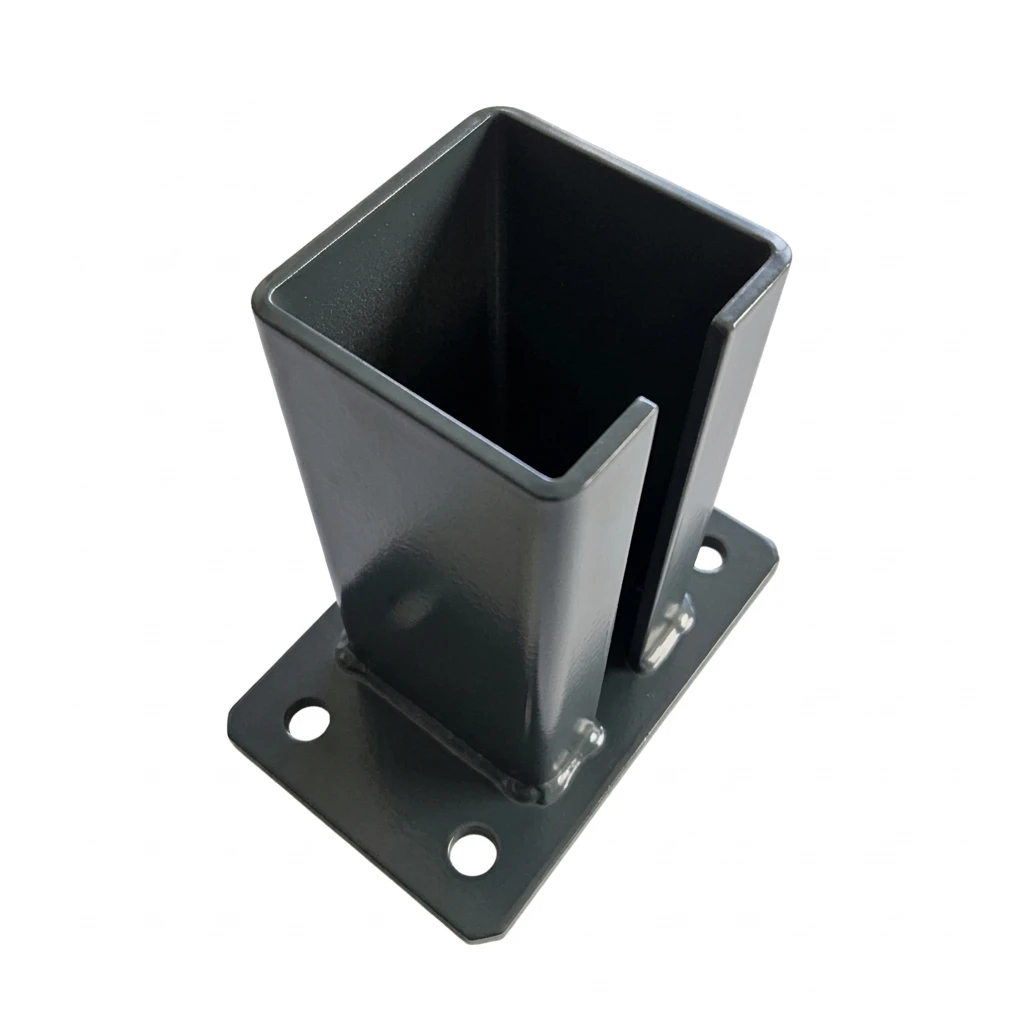

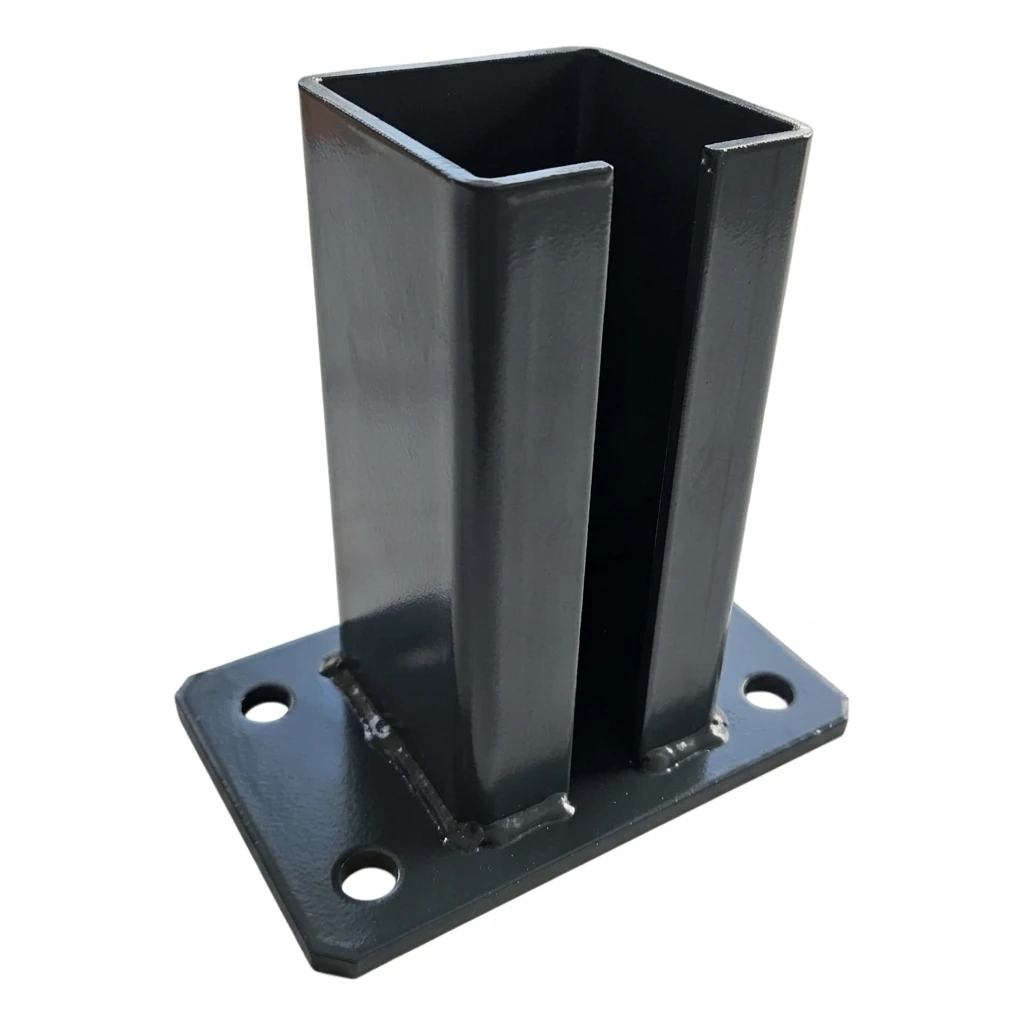

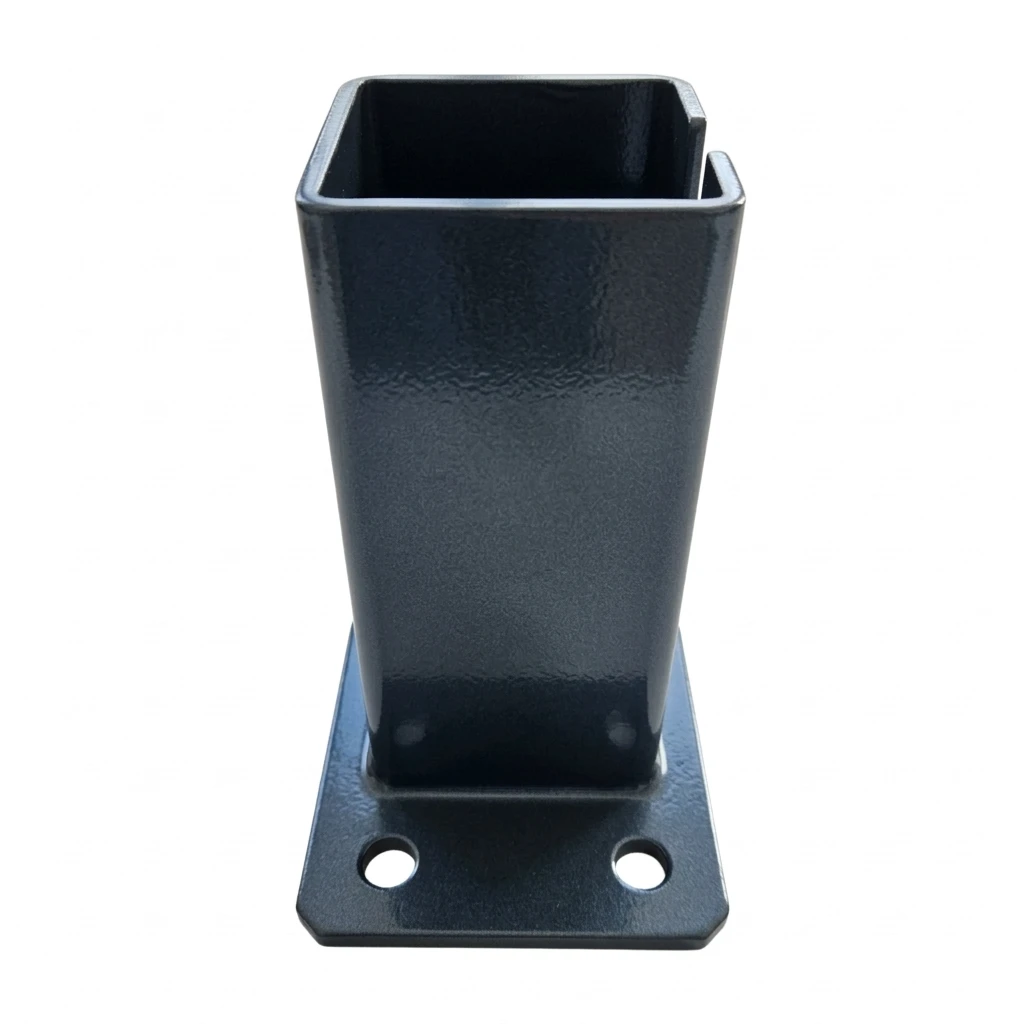

La base (pie) sirve para atornillar un poste para puerta o valla 80 × 80 mm a una cimentación, solera de hormigón o zócalo. Consta de una placa con orificios de montaje y un perfil cuadrado abierto con una ranura vertical, soldado a ella, sobre el que se encaja el poste.

La placa tiene unas dimensiones L × W de 150 × 100 mm y presenta orificios de Ø 13 mm en las esquinas. El perfil tiene una sección exterior a × a de 73 × 73 mm, un espesor de pared s de 3 mm y una altura H de 150 mm sobre la placa. Las dimensiones proceden del plano del fabricante.

El recubrimiento (pintura en polvo, antracita RAL 7016) protege el acero frente a la corrosión en condiciones habituales. En caso de contacto con sal, productos químicos o humedad permanente, elige la versión según las condiciones de exposición. Los anclajes y el método de fijación los determina el proyecto de la valla.

Dimensiones

Material y recubrimiento

Unidad de venta

Selección y montaje

• ✓Comprueba la sección del poste: la base está diseñada para postes 80 × 80 mm.
• ✓Atornilla la placa a la superficie de apoyo a través de los orificios de Ø 13 mm situados en las esquinas; elige los anclajes o tornillos según el tipo de superficie (no están incluidos en el conjunto).
• ✓Encaja el poste sobre el perfil, comprueba que esté a plomo y une el poste al perfil según el sistema de valla o puerta.
