Bisagra 180° para fijación de vidrio 45 x 45 x 26 mm AISI304, satinado

Ir a Opiniones sobre el producto

Bisagra 180° de acero inoxidable AISI 304 para barandillas de vidrio en tubos de 42,4 mm. Ajuste de ángulo 2×90°, espesor de vidrio 6-10,76 mm. Montaje roscado M8, dimensiones 45×45×26 mm. Acabado satinado resistente a la corrosión.

Ir a la descripción completa
con IVA sin IVA
Precio 5,76 €
incl. 21% IVA

Los gastos de envío no están incluidos en el precio.

PC
Disponibilidad:
En stock
Tiempo de envío: 8 días laborables

Características del producto

[PIM] uchwyty-do-szkla #124

  • Material AISI 304
  • Acabado Satinado

Descripción

Bisagra 180° para fijación de vidrio AISI 304 – 45×45×26 mm, satinado

Bisagra 180° para fijación de vidrio de acero inoxidable AISI 304 con acabado satinado — elemento de conexión de precisión destinado a sistemas de barandillas de vidrio montadas en tubos de diámetro 42,4 mm. Gracias al rango completo de giro de 180° (2 × 90°) permite un ajuste fluido del ángulo de colocación de los paneles de vidrio, lo que facilita significativamente el montaje en construcciones de formas atípicas.

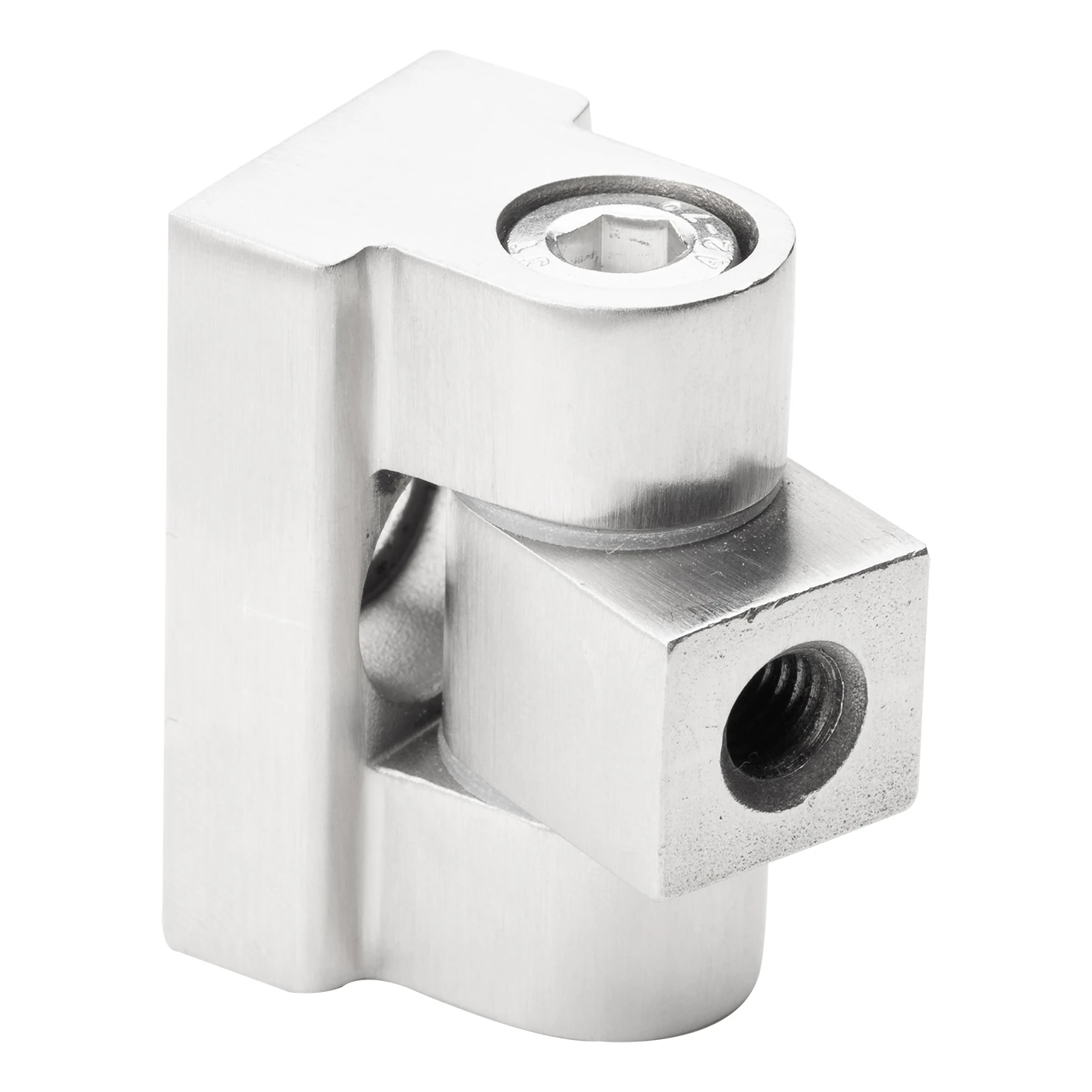

Bisagra 180° para fijación de vidrio AISI 304 – vista frontal
Bisagra 180° para fijación de vidrio AISI 304 – vista frontal

Construcción sólida y resistencia a la corrosión

La bisagra está fabricada en acero inoxidable AISI 304, que garantiza alta resistencia mecánica y excelente resistencia a la corrosión — también en ambientes de alta humedad, como piscinas, terrazas o balcones. El acabado satinado de la superficie enmascara eficazmente las huellas dactilares y pequeñas manchas, manteniendo un aspecto elegante y moderno durante todo el período de explotación.

El montaje se realiza mediante atornillado (rosca M8), lo que garantiza gran resistencia de la unión, y al mismo tiempo permite un desmontaje fácil sin herramientas especializadas. Esta es una ventaja importante para los equipos de montaje, que pueden ajustar eficientemente la posición de los paneles de vidrio durante la instalación.

Especificación técnica

  • Material: acero inoxidable AISI 304
  • Acabado: satinado
  • Ángulo de apertura: 180° (2 × 90°)
  • Diámetro del tubo: 42,4 mm (R 21,2 mm)
  • Espesor del vidrio: de 6 mm a 10,76 mm
  • Dimensiones de la base (L × H × W): 45 × 45 × 26 mm
  • Dimensiones del ojo giratorio (L × H × W): 24,5 × 18 × 15 mm
  • Profundidad de montaje (dimensión de referencia): aprox. 40,1 mm
  • Rosca de montaje: M8
  • Diámetro del orificio para el perno: ø8,2 / ø8,5 mm
  • Diámetro del avellanado para cabeza de tornillo: ø13,5 mm
  • Orificio ovalado en la base: 13,5 × 9 mm
  • Chaflanes: 2×C0,5 en el ojo, C1 en orificios roscados
  • Rugosidad superficial: Ra 1,6 / Ra 3,2
  • Peso: 0,16 kg
  • EAN: 5903313205153

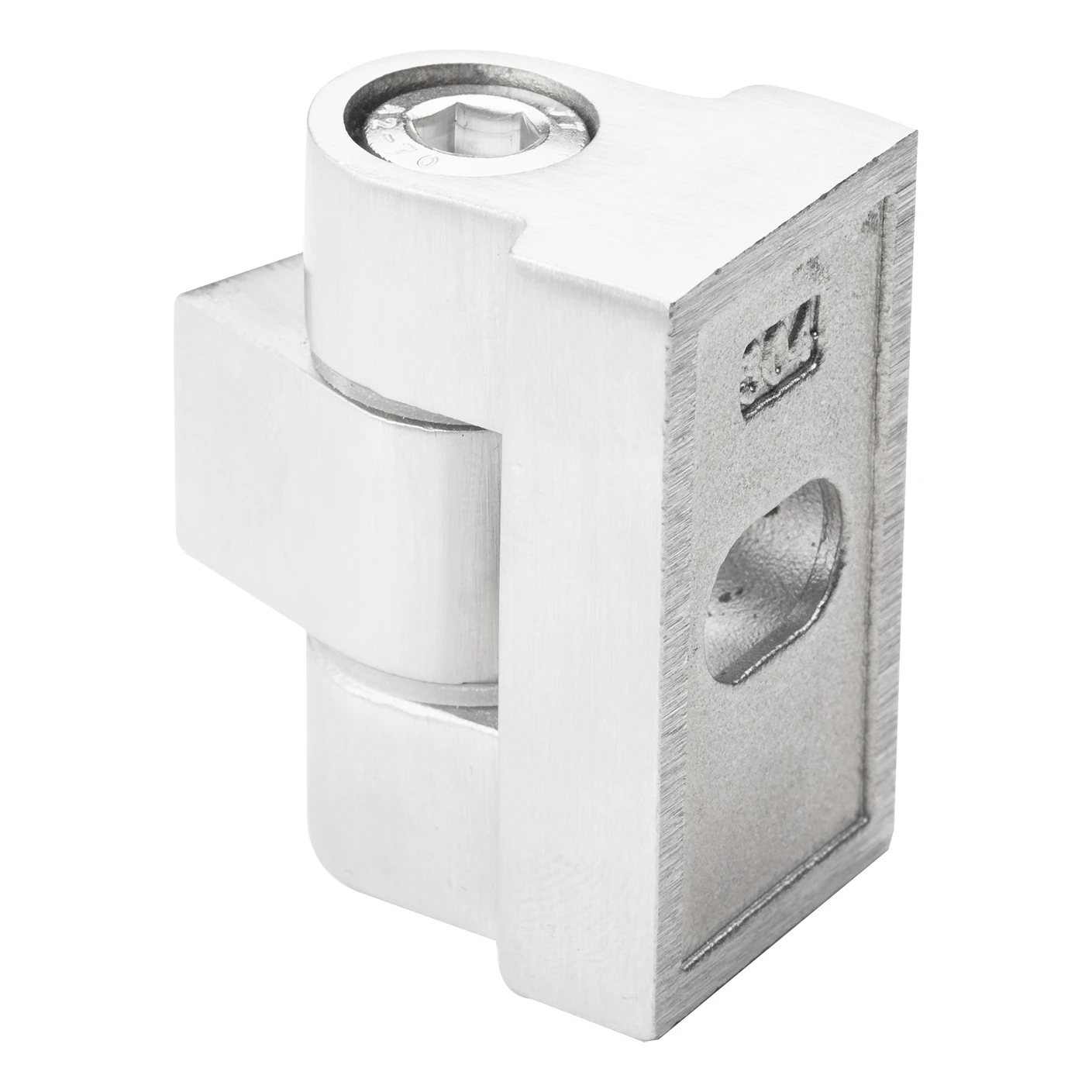

Bisagra 180° para fijación de vidrio – vista posterior con marcado 304
Bisagra 180° para fijación de vidrio – vista posterior con marcado 304

Aplicación y compatibilidad

La bisagra está destinada a trabajar con fijaciones para vidrio de espesor de 6 a 10,76 mm, lo que incluye tanto láminas templadas individuales como vidrio laminado VSG. Montada en tubos de diámetro 42,4 mm, funciona perfectamente en sistemas de barandillas de vidrio, pasamanos y acristalamientos arquitectónicos. El orificio ovalado en la base permite un ajuste preciso de la posición de montaje.

Planos acotados

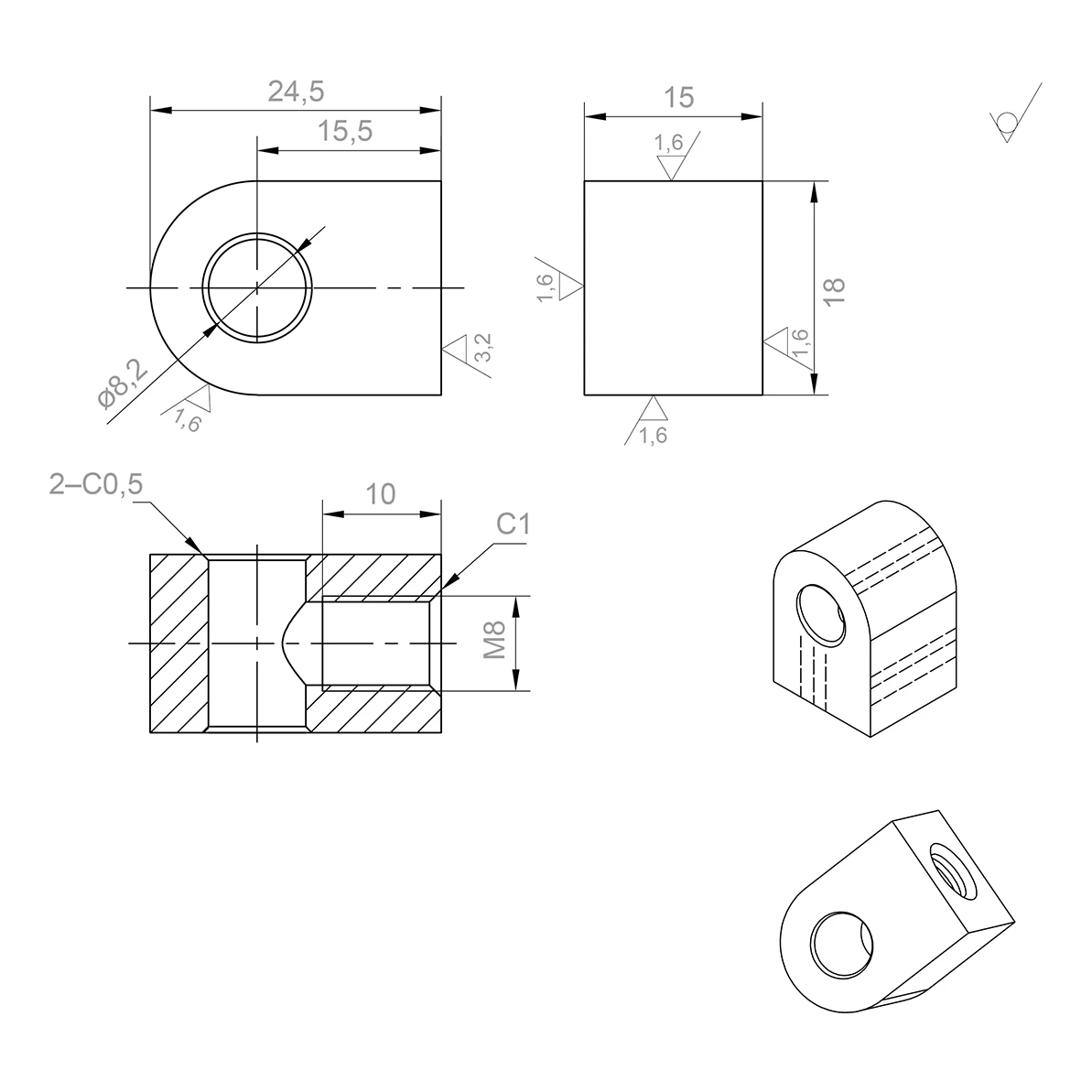

Plano acotado del ojo giratorio de la bisagra – vistas y sección
Plano acotado del ojo giratorio de la bisagra – vistas y sección

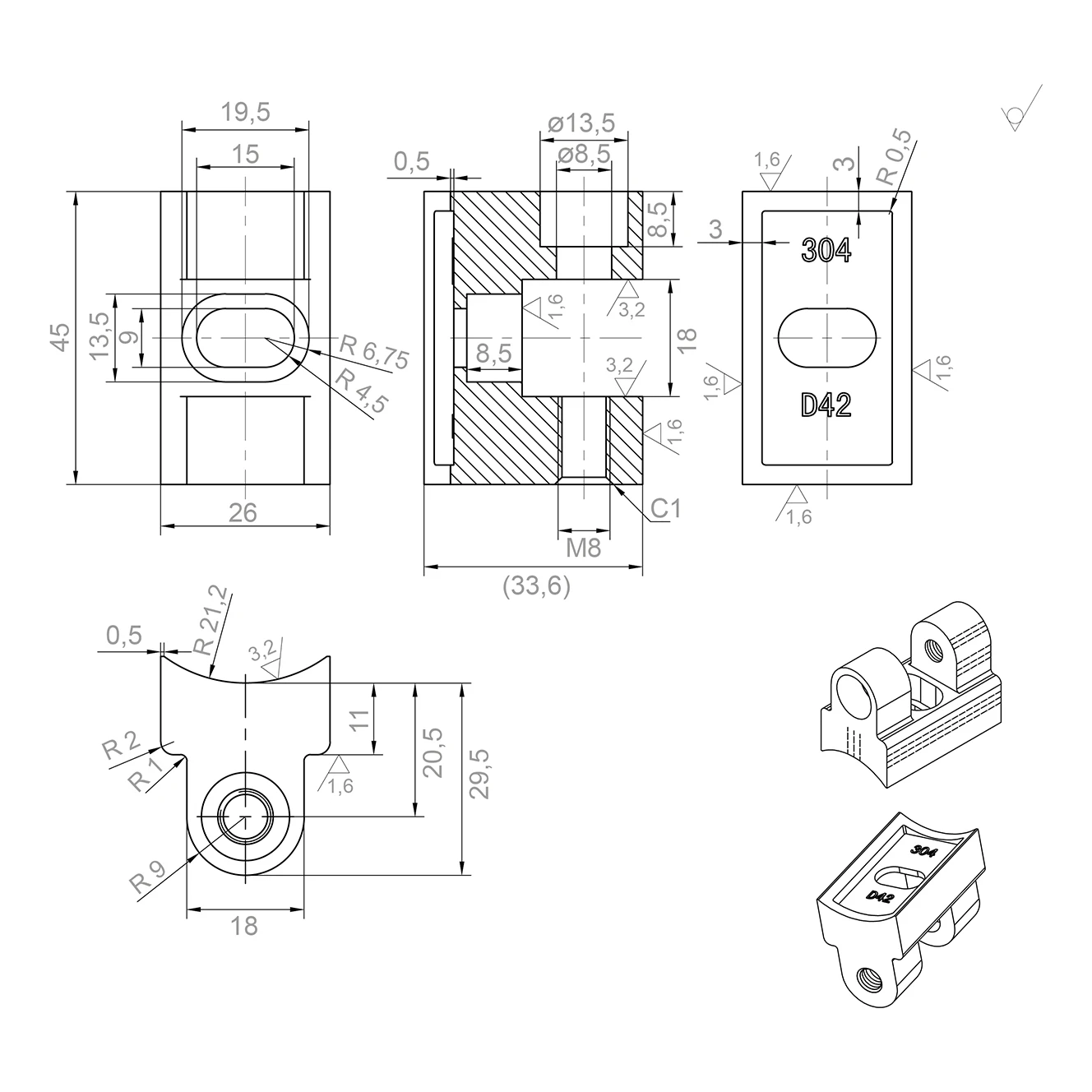

Plano acotado de la base de la bisagra montada en tubo – vistas, sección e isometría
Plano acotado de la base de la bisagra montada en tubo – vistas, sección e isometría

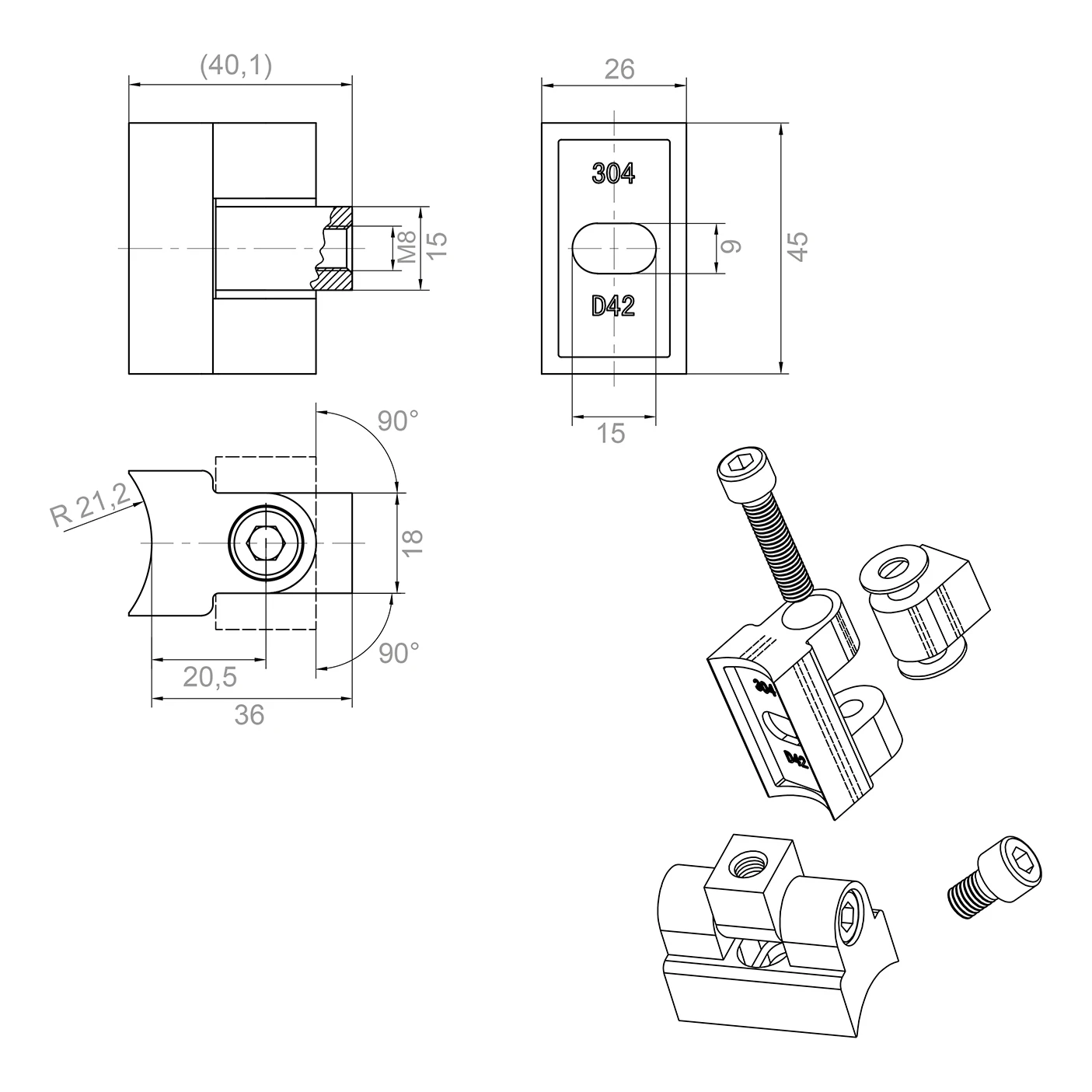

Plano de montaje de la bisagra 180° con rango de movimiento y vista explosionada
Plano de montaje de la bisagra 180° con rango de movimiento y vista explosionada
