Bisagra 180° para soporte de cristal 45 x 45 x 26 mm sistema plano AISI304, satinado

Ir a Opiniones sobre el producto

Bisagra 180° de acero AISI 304 con acabado satinado para montaje de cristal de 6-10,76mm. Dimensiones 45×45×26mm, rosca M8, regulación 9mm. Apertura completa 180° para cabinas, mamparas y puertas de cristal.

Ir a la descripción completa
con IVA sin IVA
Precio 5,76 €
incl. 21% IVA

Los gastos de envío no están incluidos en el precio.

Disponibilidad:
Temporalmente no disponible
No disponible

Características del producto

[PIM] uchwyty-do-szkla #124

  • Material AISI 304
  • Acabado Satinado
  • Sistema de montaje Plano

Descripción

Bisagra 180° para soporte de cristal 45×45×26 mm AISI 304 satinado

Bisagra 180° para soporte de cristal de acero inoxidable AISI 304 con acabado satinado — elemento destinado al montaje profesional de construcciones de cristal en sistema plano. Permite la apertura del cristal en el rango completo de 180° (90° hacia cada lado), lo que permite el diseño libre de mamparas, puertas y cabinas de cristal sin limitaciones de ángulo de apertura.

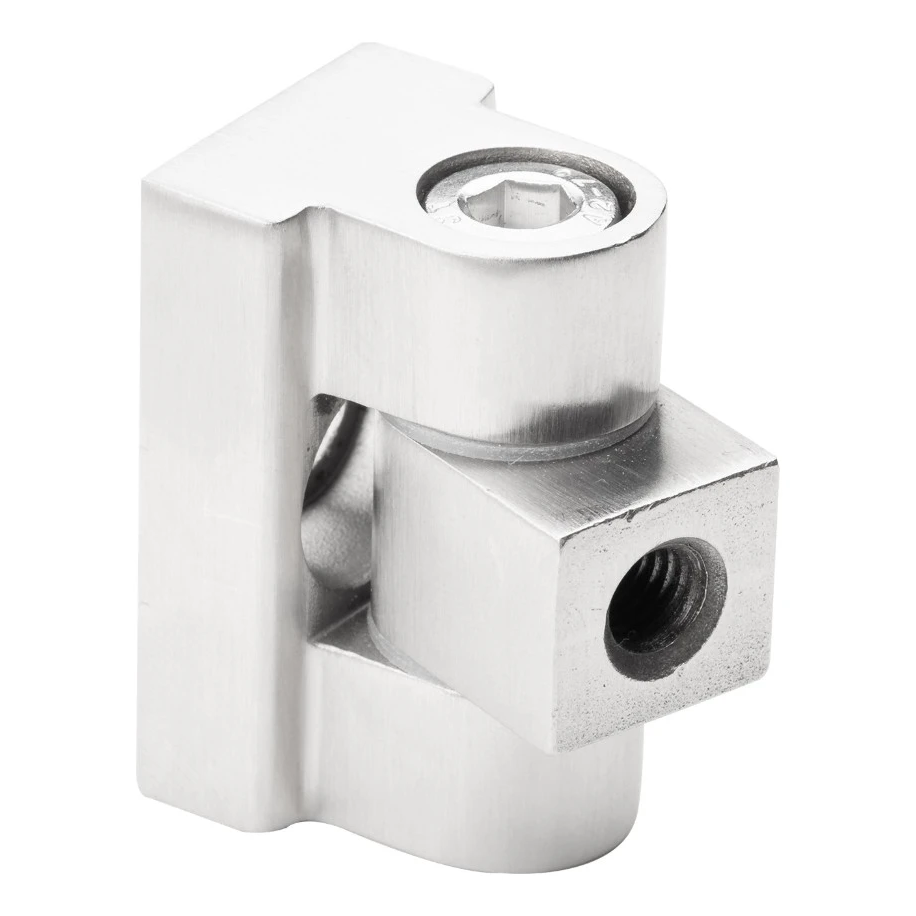

Bisagra 180° para soporte de cristal AISI 304 satinado — vista general
Bisagra 180° para soporte de cristal AISI 304 satinado — vista general

Durabilidad y resistencia a la corrosión

El cuerpo de la bisagra está fabricado en acero inoxidable de alta calidad AISI 304, lo que garantiza una resistencia duradera a la corrosión — incluso en ambientes con humedad elevada, como baños, piscinas o cabinas de ducha. El acabado satinado de la superficie enmascara eficazmente las huellas dactilares y la suciedad, manteniendo un aspecto estético con un mantenimiento mínimo. En los planos técnicos se indica la rugosidad superficial Ra 1,6 y Ra 3,2 — lo que confirma el mecanizado de precisión de los elementos.

Montaje por atornillado — sistema plano

La bisagra se monta en superficies planas mediante el método de atornillado utilizando rosca M8. Este método garantiza alta resistencia de la unión, facilidad de instalación y eventual desmontaje — sin necesidad de usar herramientas especializadas. El orificio ovalado en el cuerpo permite regular la posición del cristal en un rango de 9 mm, lo que facilita el ajuste preciso del panel de cristal durante el montaje.

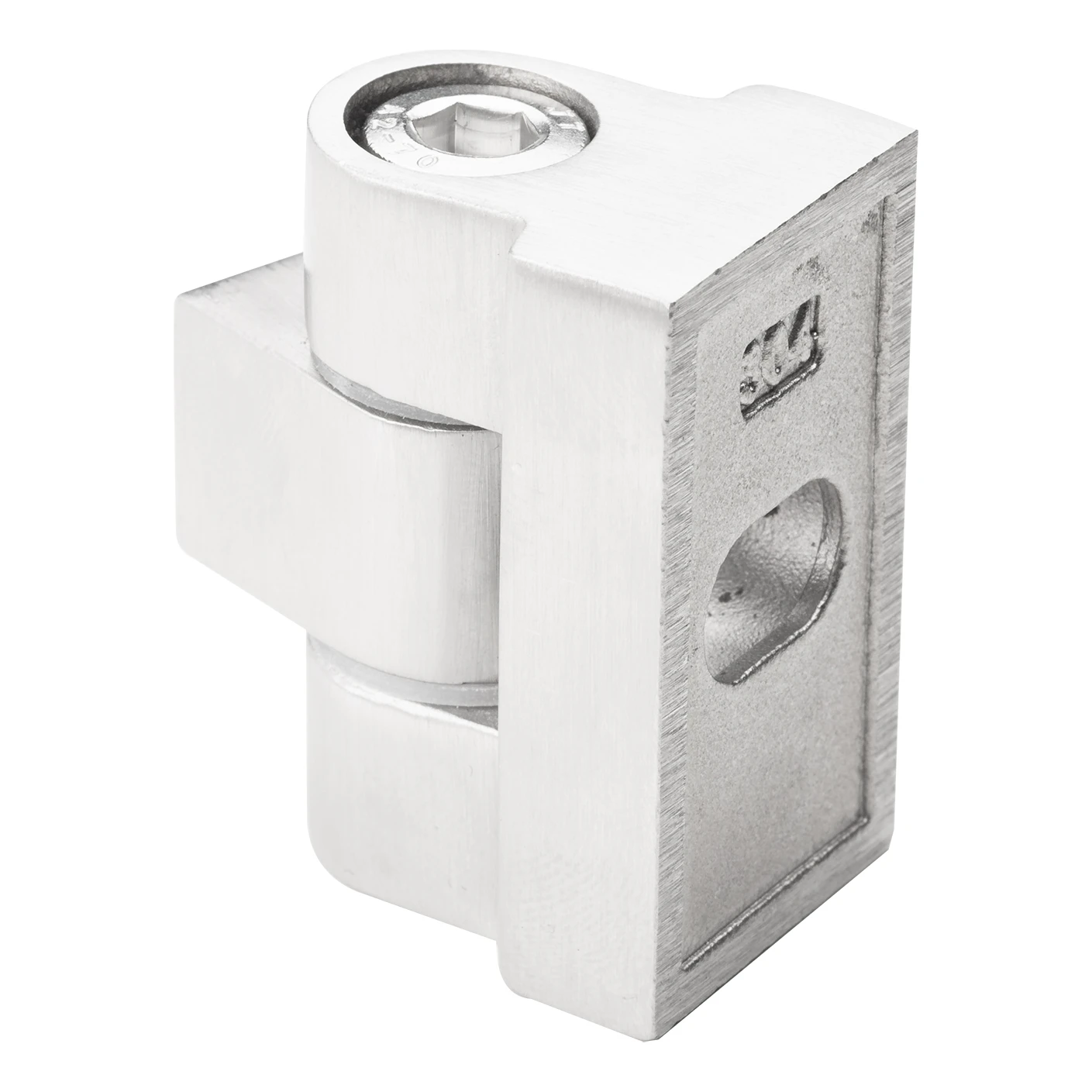

Bisagra 180° AISI 304 — vista lateral con marcado 304
Bisagra 180° AISI 304 — vista lateral con marcado 304

Compatibilidad con cristal

La bisagra está adaptada para el montaje de paneles de cristal de espesor desde 6 mm hasta 10,76 mm, lo que incluye tanto cristal templado monocapa como el popular cristal laminado (VSG). Gracias a esto, un modelo de bisagra funciona en diferentes configuraciones — el instalador no necesita almacenar variantes separadas para diferentes espesores de cristal.

Dimensiones y datos técnicos

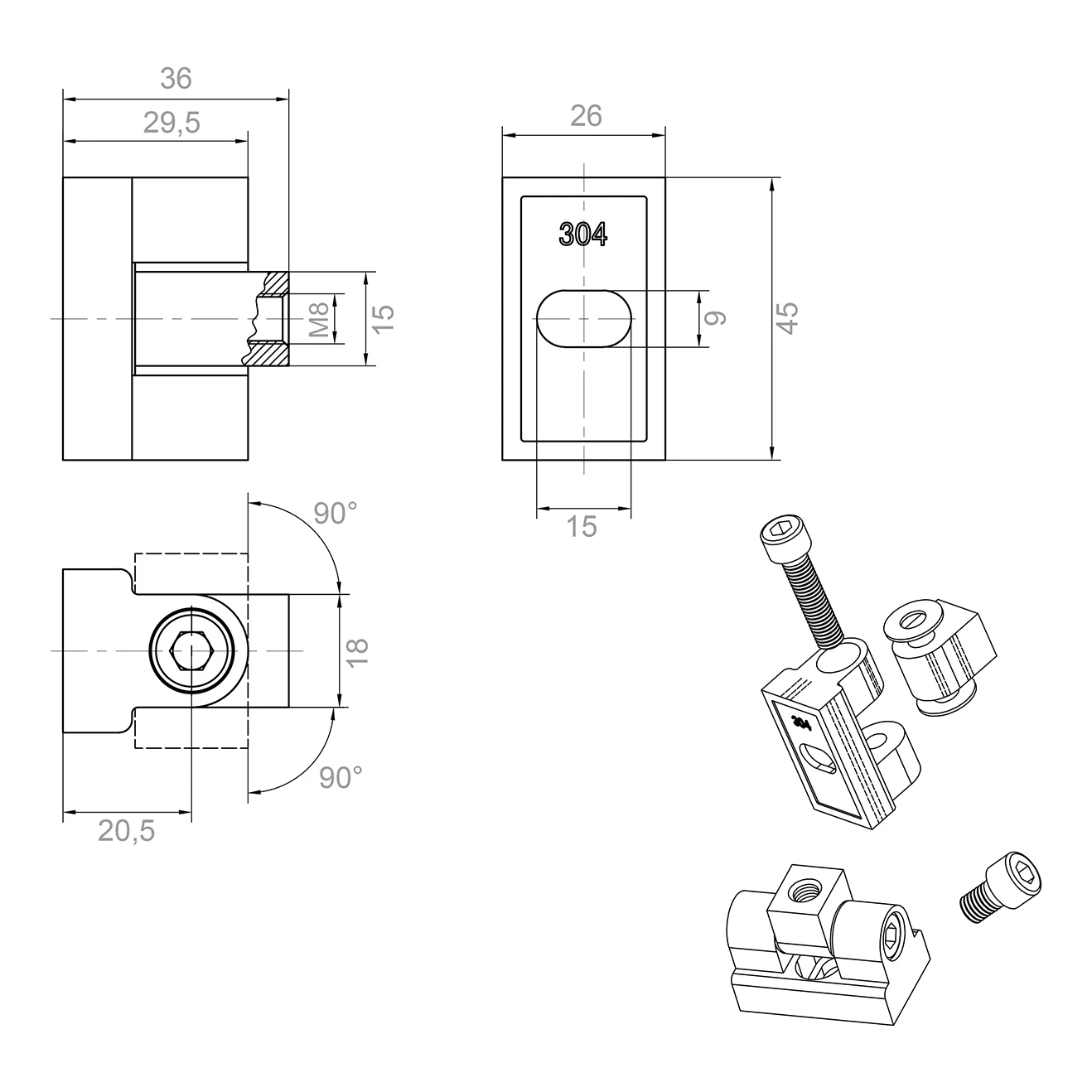

Plano técnico del conjunto de bisagra 180° con dimensiones y vista despiezada
Plano técnico del conjunto de bisagra 180° con dimensiones y vista despiezada
  • Dimensiones del cuerpo (L × H × ancho): 45 × 45 × 26 mm
  • Profundidad total del conjunto con conector: 36 mm
  • Profundidad del cuerpo: 29,5 mm
  • Ángulo de apertura: 180° (90° hacia cada lado)
  • Rosca de fijación: M8
  • Longitud de la parte roscada del conector: 15 mm
  • Diámetro del orificio pasante del conector: ø 8,2 mm
  • Diámetro del orificio para perno: ø 8,5 mm
  • Diámetro del rebaje: ø 13,5 mm
  • Orificio ovalado (regulación): 9 mm
  • Dimensiones del conector giratorio: 24,5 × 18 × 15 mm
  • Chaflanes: 2×C0,5 y C1
  • Material: acero inoxidable AISI 304
  • Acabado: satinado
  • Espesor de cristal: desde 6 mm hasta 10,76 mm
  • Tipo de montaje: sistema plano (en superficies planas)
  • Peso: 0,16 kg

Planos dimensionales de los elementos

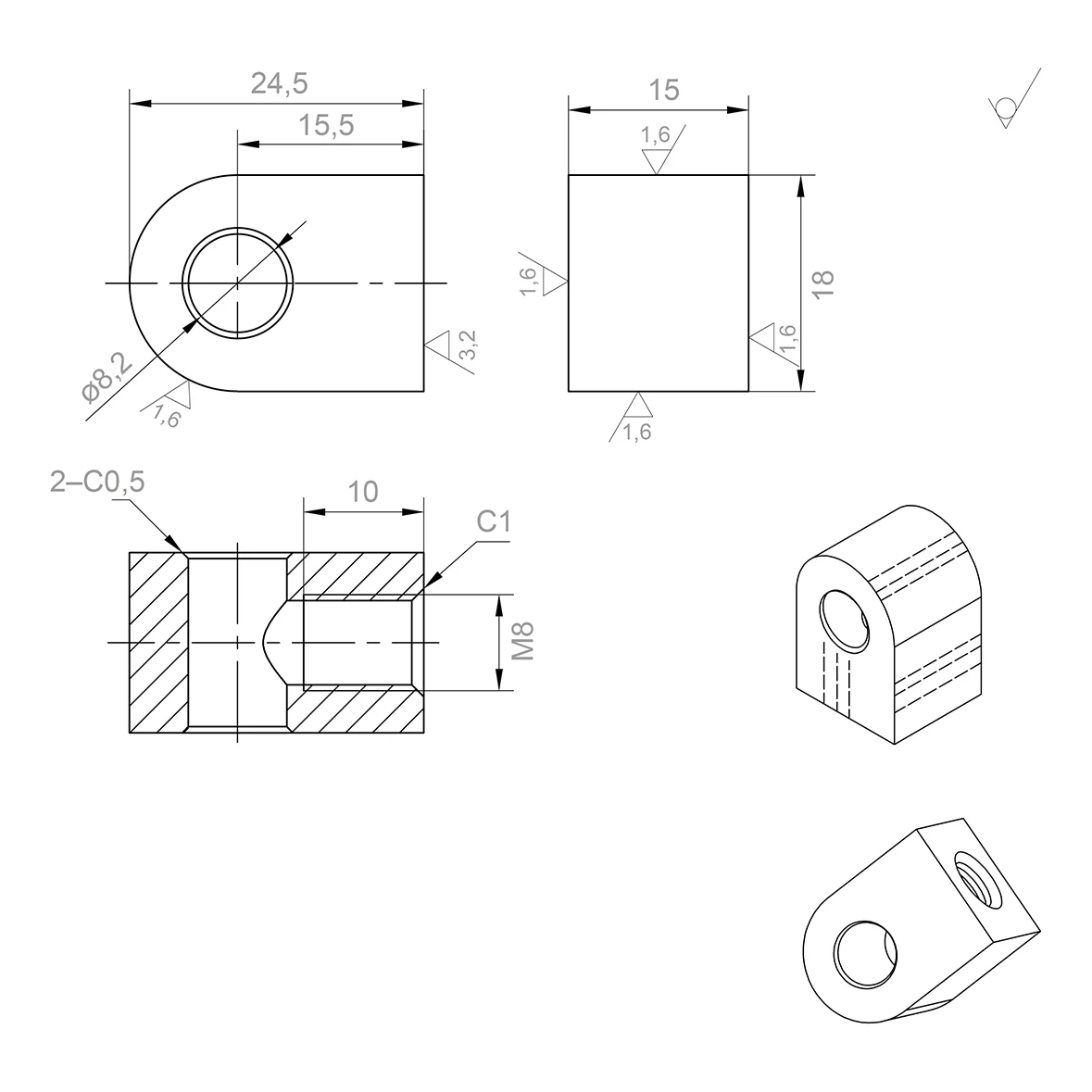

Plano técnico del conector giratorio de la bisagra con dimensiones y sección
Plano técnico del conector giratorio de la bisagra con dimensiones y sección

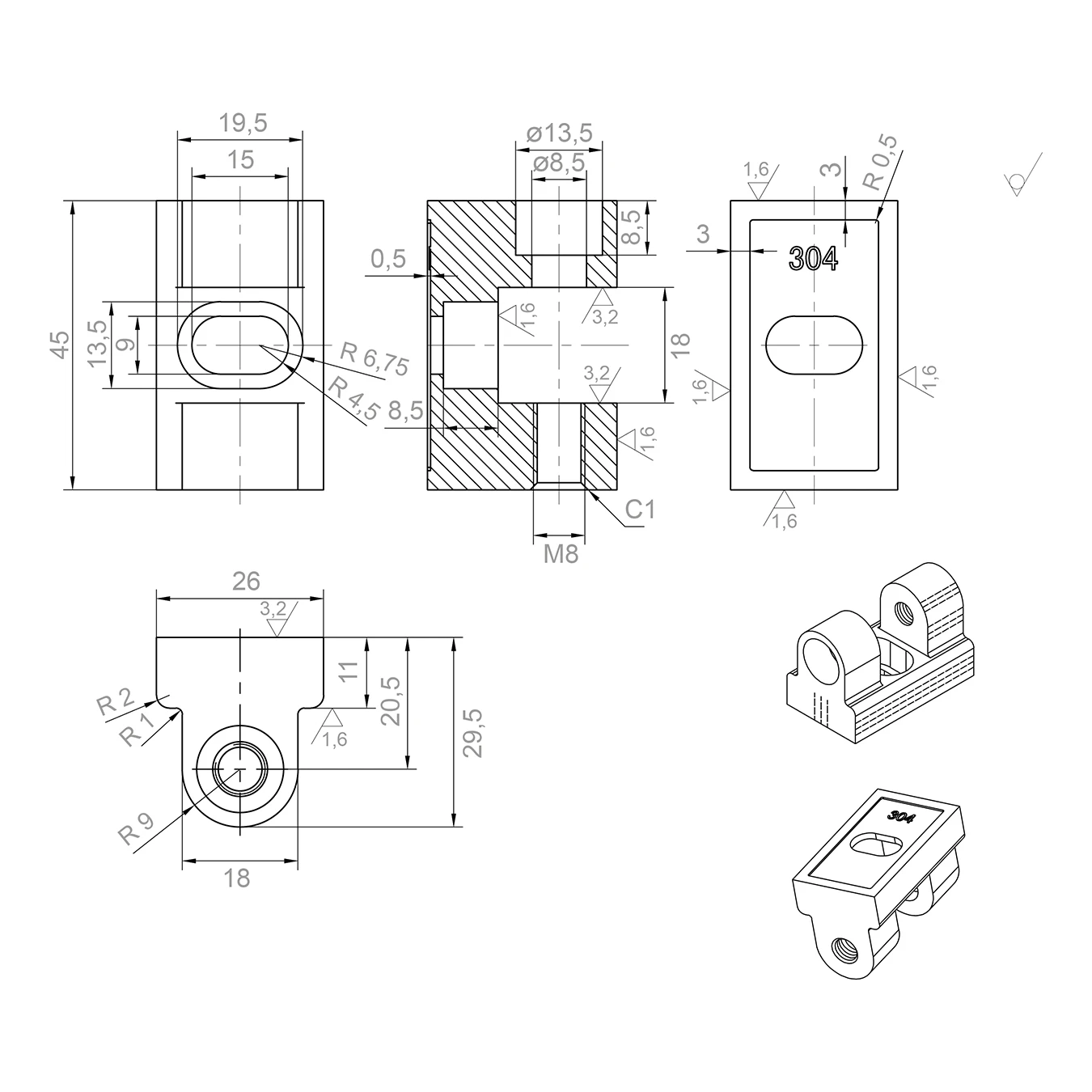

Plano técnico del cuerpo de la bisagra con dimensiones, secciones y vistas isométricas
Plano técnico del cuerpo de la bisagra con dimensiones, secciones y vistas isométricas
