Cable para instalaciones fotovoltaicas H1Z2Z2-K clase D 10mm rojo
producto no disponible
añadir a la lista de deseos
Descripción
Cable solar H1Z2Z2-K 1x10 mm2 rojo – clase Dca (CPR)
Cable fotovoltaico H1Z2Z2-K 1x10 mm2 en color rojo es un elemento fiable para cualquier instalación FV. Gracias al conductor de cobre estañado con sección de 10 mm2, garantiza bajas pérdidas de transmisión incluso en trayectos largos de cableado, desde las series de módulos hasta el inversor.
Cable fabricado conforme a la norma PN-EN 50618:2015-03 y clasificado como Dca según el Reglamento CPR, lo que permite su uso tanto en instalaciones en tejados como en grandes plantas fotovoltaicas en suelo.

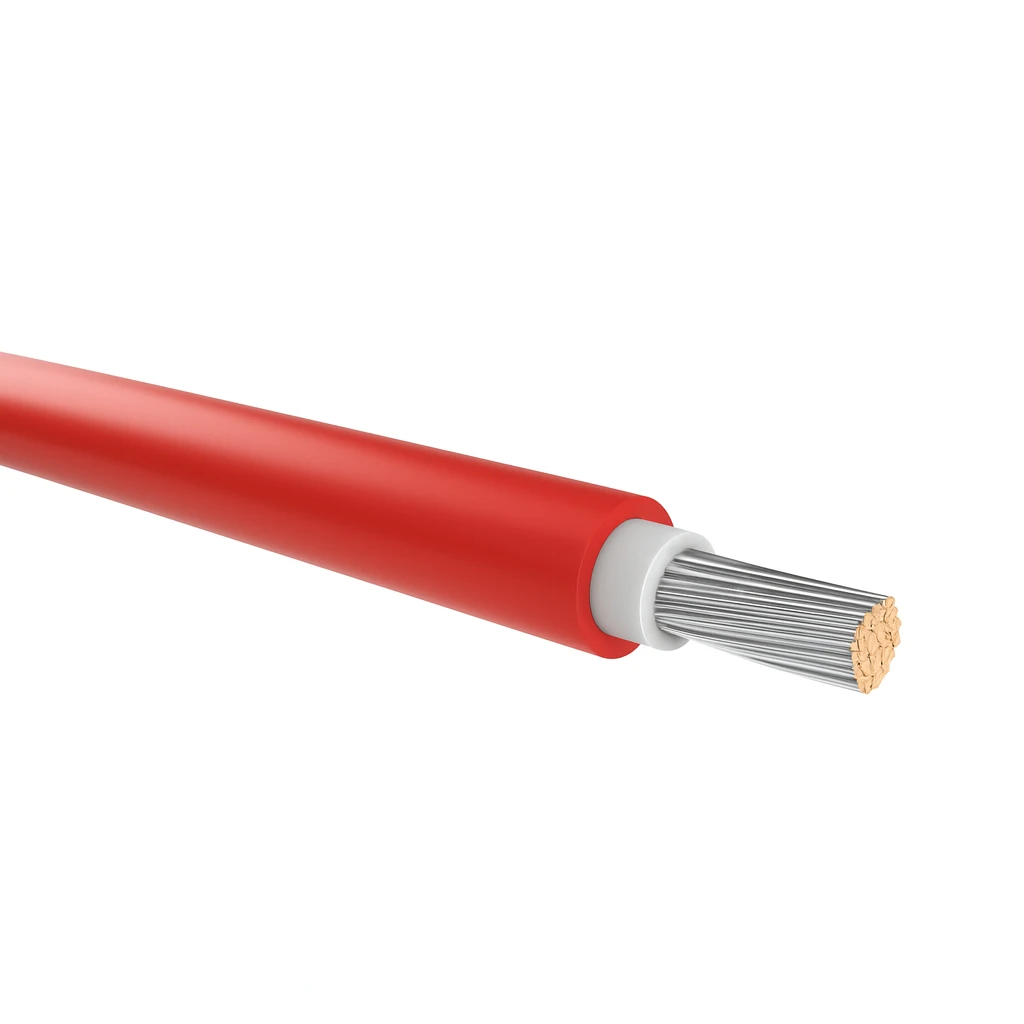

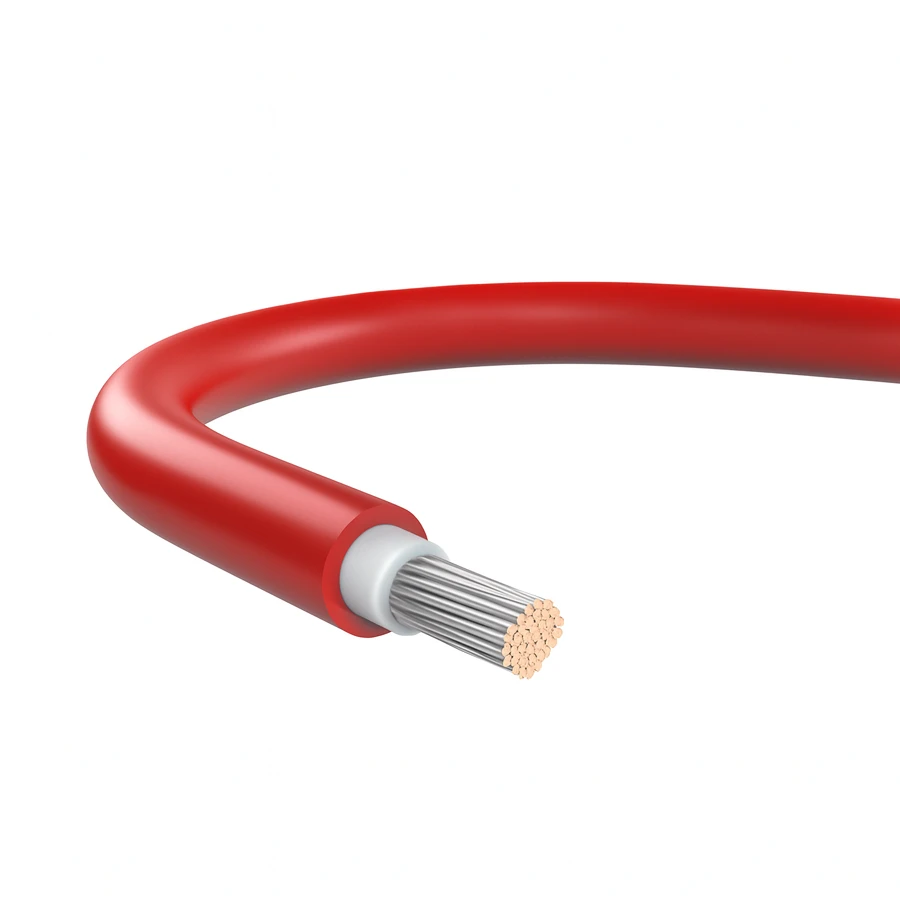

Construcción del cable
- Conductor: cobre multifilar estañado, clase 5 según PN-EN 60228 / DIN VDE 0295
- Aislamiento: material reticulado libre de halógenos, color blanco
- Cubierta exterior: material reticulado libre de halógenos, color rojo
- Diámetro exterior máximo: 8,8 mm
- Resistencia mínima de aislamiento a 20°C: 420 MΩ·km
Parámetros eléctricos
- Tensión nominal AC: U0/U = 1,0/1,0 kV
- Tensión de trabajo DC: 1,5 kV (1,8 kV) según EN 50618
- Tensión de ensayo: 6 500 V AC (50 Hz)
- Temperatura de cortocircuito: +250°C (máx. 5 s)
Condiciones de trabajo y durabilidad
- Temperatura de trabajo: de -40°C a +90°C (hasta +120°C durante 20 000 h)
- Temperatura mínima de instalación: -25°C
- Radio mínimo de curvatura: 4 × diámetro exterior
- Resistencia a UV, ozono y condiciones atmosféricas: según EN 50618
- Resistencia mejorada a hidrólisis, amoníaco, ácidos y bases
- Posibilidad de instalación enterrada: confirmada mediante ensayos según UL 854 (Impact-Resistance y Crushing-Resistance)
- Vida útil prevista: 25 años
Seguridad contra incendios
El cable cumple los requisitos de resistencia a la llama según EN 60332-1 e IEC 60332-1. Durante la combustión no emite humos agresivos (conforme a PN-EN 61034-2 y PN-EN 60754-2), lo que es crucial en instalaciones en tejados y en interiores de edificios. Clasificación de reacción al fuego: Dca según PN-EN 50575 (CPR).
Aplicación
El cable H1Z2Z2-K 10 mm2 está destinado a conexiones entre módulos fotovoltaicos, series de módulos y trayectos de cableado hacia el inversor. La sección de 10 mm2 resulta especialmente adecuada para trayectos más largos y corrientes de trabajo más elevadas. El color rojo facilita la identificación del polo positivo (+) en la instalación DC.
Opciones adicionales: disponible versión con pantalla de hilos CuSn y armadura de hilos de acero FeZn. Existe también la posibilidad de aplicar agente anti-roedores en el aislamiento, previniendo daños causados por roedores y termitas.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Datos técnicos
| Aplicación | Solar DC |
| Sección [mm²] | 10 |
| Color | Rojo |
| Material conductor | Cobre |
| Clase CPR | D |
| Protección antiroedores | No |
| Tipo de cable | H1Z2Z2-K |
| Marca | MG WIRES |
