Caja de Conexión Noark con Protector de Sobretensión DC+AC 40A Trifásico SH-717
producto no disponible
añadir a la lista de deseos
Descripción

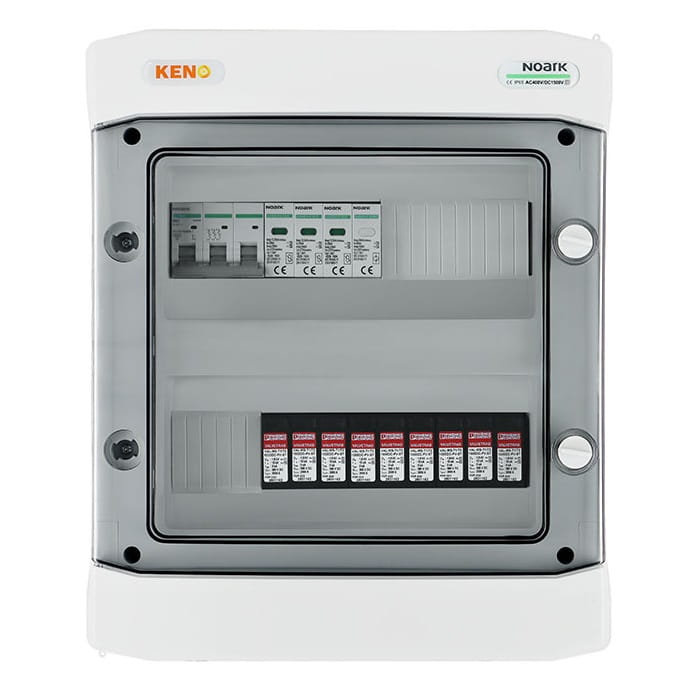

Noark Caja de Conexión con Protector de Sobretensión DC+AC 40A Trifásico SH-717
Caja de conexión con limitador de sobretensiones DC + AC, tipo 1+2, modelo SH-717 DCAC
Cuadro de conexión diseñado para alimentar inversores fotovoltaicos, que proporciona no solo protección contra los efectos de cortocircuitos y sobrecargas, sino también contra descargas indirectas y directas en ambos lados de la corriente, tanto alterna como continua.
Está diseñado para su uso en instalaciones FV con puesta a tierra y aisladas, y gracias a su alto grado de protección IP es posible su montaje en exteriores. La construcción del cuadro está adaptada para montaje en superficie y, dependiendo del equipamiento, puede desempeñar diferentes funciones.
- Carcasa estándar y probada: Garantiza solidez y durabilidad, gracias a la cual los cuadros están preparados para satisfacer diversos requisitos de instalación.
- Opción de montaje de cerradura con llave: Proporciona un nivel adicional de seguridad y limita el acceso a los dispositivos eléctricos solo a personas autorizadas.
- Puerta transparente: Permite un fácil acceso al interior del cuadro y una rápida inspección visual del estado de los dispositivos sin necesidad de abrirlo.
Parámetros básicos lado DC
| Parámetro | Valor |
|---|---|
| Número de entradas | salidas de cadena FV | 3 | 3 |
| Cantidad | Tipo de limitador de sobretensiones DC | Tipo | 3 | Phoenix | T1/T2 |
| Tipo de conexión | Conector de panel MC4 Stäubli |
Parámetros básicos lado AC
| Parámetro | Valor |
|---|---|
| Limitador de sobretensiones AC | Tipo | Noark | T1/T2 |
| Interruptor magnetotérmico | Noark B40A 3F |
Limitador de sobretensiones DC aplicado (SPD)
| Parámetro | Valor |
|---|---|
| Fabricante / Modelo | PHOENIX/VAL-MS-T1/T21000DC-PV/2+V |
| Protección contra sobretensiones | T1 / T2 |
| Tensión de circuito abierto UOCSTC | ≤ 975 V DC |
| Corriente máxima de descarga Imax (8/20) μs | 40 kA |
| Tiempo de respuesta tA | ≤ 25 ns |
| Corriente de rayo de prueba (10/350) μs, carga | 2,5 As |
| Corriente de rayo de prueba (10/350) μs, energía específica | 6,25 kJ/Ω |
| Corriente de rayo de prueba (10/350) μs, valor de cresta Iimp | 5 kA |
| Corriente total derivada Itotal (8/20) μs | 40 kA |
| Corriente total derivada Itotal (10/350) μs | 5 kA |
| Resistencia de aislamiento Riso | > 5 GΩ (a 500 V DC) |
| Corriente nominal de descarga In (8/20) μs | 15 kA |
| Corriente nominal de carga IL | 80 A |
| Corriente de trabajo continua ICPV | < 20 μA |
| Tensión permanente máxima UCPV | 1170 V DC |
| Resistencia al cortocircuito ISCPV | 2000 A |
| Tensión residual Ures | ≤ 3,5 kV (a In) |
| - | ≤ 2,9 kV (a 5 kA) |
| - | ≤ 3,2 kV (a 10 kA) |
| - | ≤ 3,7 kV (a 20 kA) |
| - | ≤ 4,1 kV (a 30 kA) |
| - | ≤ 4,6 kV (a 40 kA) |
| Corriente del conductor de protección IPE | ≤ 20 μA DC |
| - | ≤ 350 μA AC |
| Nivel de protección Up | ≤ 3,5 kV |
| Consumo de potencia en modo espera PC | ≤ 25 mVA |
| Configuración de conexión | Configuración Y |
Interruptor magnetotérmico aplicado (MCB) (1)
| Parámetro | Valor |
|---|---|
| Fabricante / Modelo | Noark / Ex9BN 3P B40 |
| Corriente nominal | 40A; 3-F |
| Tensión nominal de funcionamiento Ue | 230/415 V AC |
| - | 72 V DC por polo (1P, 2P) |
| - | 48 V DC por polo (3P, 4P) |
| Tensión mínima | 12 V AC/DC |
| Tensión nominal soportada a impulsos Uimp según IEC 60898-1 | 6 kV |
| Tensión nominal soportada a impulsos Uimp según IEC 60947-2 | 6 kV |
| Poder de corte nominal en cortocircuito Icn según IEC 60898-1 | 6 kA |
| Poder de corte nominal en cortocircuito Icn según IEC 60947-2 | 10 kA |
| Tensión nominal de aislamiento Ui | 690 V AC |
| Número de polos | 3 |
| Frecuencia | 50/60 Hz |
| Característica | B |
| Fabricado conforme a | IEC/EN 60898-1, IEC/EN 60947-2 |
| Durabilidad mecánica | 20 000 maniobras |
| Durabilidad eléctrica | 10 000 maniobras |
| Clase de limitación de energía | 3 |
| Categoría de utilización | A |
| Dirección de alimentación | Cualquiera (desde arriba o desde abajo) |
Limitador de sobretensiones AC aplicado (SPD)
| Parámetro | Valor |
|---|---|
| Fabricante / Modelo | Noark Ex9UE1+2 12.5 3PN 275 |
| Conexión | L-N/PE N-PE |
| Fabricado conforme a | EN 61643-11 |
| Tipo de limitador | Tipo 1+2 (clase I+II, B+C, T1+T2) |
| Diseño del cartucho | MOV (Varistor)GDT (Descargador de gas) |
| Tensión nominal Un | 230 V AC |
| Tensión de prueba de referencia UREF | 255 V AC |
| Tensión de funcionamiento permanente Uc | 275 V AC 255 V AC |
| Frecuencia f | 25 kA por polo 50 kA por polo |
| Energía específica W/R | 156.25 kJ/Ω |
| Corriente máxima de impulso Iimp (10/350 μs) | 12.5 kA por polo 50 kA por polo |
| Corriente máxima de descarga Imax (8/20 μs) | 50 kA por polo |
| Nivel de protección de tensión Up para corriente In | 1.5 kV 1.5 kV |
| Nivel de protección de tensión Up para corriente Imax | 1.8 kV 1.5 kV |
| Nivel de protección de tensión Up para 5 kA (8/20 μs) | 1 kV |
| N-PE Capacidad de extinción de corriente subsiguiente Ifi | 100 A |
| Tensión de chisporroteo | 335 V |
| 200 ms | 335 V 1200 V |
| Corriente diferencial IPE a UREF | ≤ 1 mA |
| Tensión del limitador para corriente de 1mA | 387 - 473 V |
| Tiempo de respuesta | ≤ 25 ns ≤ 100 ns |
| Protección máxima por fusible | 160 A gG |
| Capacidad de resistencia a corriente de cortocircuito | 50kA |
| Resistencia al cortocircuito ISCCR | 10kA |
| Factor de corriente k | 1kA |
| Tipo de sistema BT | TN-S, TT (3+1) |
