Caja de Conexión Noark con Protector de Sobretensión DC+AC 50A Trifásico SH-729
Deja tu opinión sobre el producto
Caja de conexión trifásica 50A con protector contra sobretensiones DC+AC tipo 1+2. Equipada con 3 entradas/salidas PV con conectores MC4 Stäubli, protectores Phoenix VAL-MS y interruptor Noark B50A. Grado de protección IP permite montaje exterior.
Los gastos de envío no están incluidos en el precio.
Los gastos de envío no están incluidos en el precio.
Código de producto: GPV-409-06
Descripción
Noark Caja de Conexión con Protector de Sobretensión DC+AC 50A Trifásico SH-729

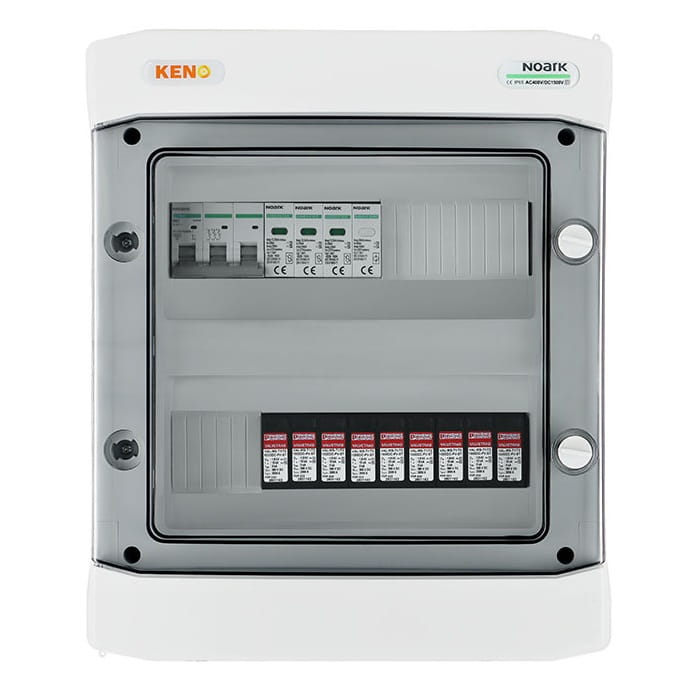

Caja de conexión con limitador de sobretensiones DC + AC, tipo 1+2, modelo SH-729 DCAC
Cuadro de conexión diseñado para alimentar inversores fotovoltaicos, que proporciona no solo protección contra los efectos de cortocircuitos y sobrecargas, sino también contra descargas indirectas y directas en ambos lados de corriente, tanto alterna como continua.
Está destinado para su uso en instalaciones PV con puesta a tierra y aisladas, y gracias a su alto grado de protección IP es posible su montaje en exteriores. La construcción del cuadro está adaptada para montaje en superficie y, dependiendo del equipamiento, puede cumplir diferentes funciones.
- Envolvente estándar y probada: Garantiza solidez y durabilidad, gracias a la cual los cuadros están preparados para satisfacer diversos requisitos de instalación.
- Opción de montaje de cerradura con llave: Proporciona un nivel adicional de seguridad y restringe el acceso a los equipos eléctricos solo a personas autorizadas.
Parámetros básicos lado DC
| Parámetro | Valor |
|---|---|
| Cantidad de entradas | salidas de cadena PV | 3 | 3 |
| Cantidad | Tipo de limitador de sobretensiones DC | Tipo | 3 | Phoenix | T1/T2 |
| Tipo de conexión | Conectores de panel MC4 Stäubli |
Parámetros básicos lado AC
| Parámetro | Valor |
|---|---|
| Limitador de sobretensiones AC | Tipo | Noark | T1/T2 |
| Interruptor automático de sobrecorriente | Noark B50A 3F |
Limitador de sobretensiones DC utilizado (SPD)
| Parámetro | Valor |
|---|---|
| Fabricante / Modelo | PHOENIX/VAL-MS-T1/T21000DC-PV/2+V |
| Protección contra sobretensiones | T1 / T2 |
| Tensión de circuito abierto UOCSTC | ≤ 975 V DC |
| Corriente máxima de descarga Imax (8/20) μs | 40 kA |
| Tiempo de respuesta tA | ≤ 25 ns |
| Corriente de rayo de prueba (10/350) μs, carga | 2,5 As |
| Corriente de rayo de prueba (10/350) μs, energía específica | 6,25 kJ/Ω |
| Corriente de rayo de prueba (10/350) μs, valor pico Iimp | 5 kA |
| Corriente total derivada Itotal (8/20) μs | 40 kA |
| Corriente total derivada Itotal (10/350) μs | 5 kA |
| Resistencia de aislamiento Riso | > 5 GΩ (a 500 V DC) |
| Corriente nominal de descarga In (8/20) μs | 15 kA |
| Corriente nominal de carga IL | 80 A |
| Corriente de trabajo continua ICPV | < 20 μA |
| Tensión permanente máxima UCPV | 1170 V DC |
| Resistencia al cortocircuito ISCPV | 2000 A |
| Tensión residual Ures | ≤ 3,5 kV (a In) |
| - | ≤ 2,9 kV (a 5 kA) |
| - | ≤ 3,2 kV (a 10 kA) |
| - | ≤ 3,7 kV (a 20 kA) |
| - | ≤ 4,1 kV (a 30 kA) |
| - | ≤ 4,6 kV (a 40 kA) |
| Corriente del conductor de protección IPE | ≤ 20 μA DC |
| - | ≤ 350 μA AC |
| Nivel de protección Up | ≤ 3,5 kV |
| Consumo de potencia en modo espera PC | ≤ 25 mVA |
| Configuración de conexión | Configuración Y |
Interruptor automático de sobrecorriente utilizado (MCB) (1)
| Parámetro | Valor |
|---|---|
| Fabricante / Modelo | Noark / Ex9BN 3P B50 |
| Corriente nominal | 50A; 3-F |
| Tensión nominal de funcionamiento Ue | 230/415 V AC |
| - | 72 V DC por polo (1P, 2P) |
| - | 48 V DC por polo (3P, 4P) |
| Tensión mínima | 12 V AC/DC |
| Tensión nominal soportada a impulsos Uimp según IEC 60898-1 | 6 kV |
| Tensión nominal soportada a impulsos Uimp según IEC 60947-2 | 6 kV |
| Poder de corte nominal en cortocircuito Icn según IEC 60898-1 | 6 kA |
| Poder de corte nominal en cortocircuito Icn según IEC 60947-2 | 10 kA |
| Tensión nominal de aislamiento Ui | 690 V AC |
| Número de polos | 3 |
| Frecuencia | 50/60 Hz |
| Característica | B |
| Fabricado según | IEC/EN 60898-1, IEC/EN 60947-2 |
| Durabilidad mecánica | 20 000 maniobras |
| Durabilidad eléctrica | 10 000 maniobras |
| Clase de limitación de energía | 3 |
| Categoría de utilización | A |
| Dirección de alimentación | Cualquiera (desde arriba o desde abajo) |
Limitador de sobretensiones AC utilizado (SPD)
| Parámetro | Valor |
|---|---|
| Fabricante / Modelo | Noark Ex9UE1+2 12.5 3PN 275 |
| Conexión | L-N/PE N-PE |
| Fabricado según | EN 61643-11 |
| Tipo de limitador | Tipo 1+2 (clase I+II, B+C, T1+T2) |
| Diseño del cartucho | MOV (Varistor)GDT (Descargador de gas) |
| Tensión nominal Un | 230 V AC |
| Tensión de prueba de referencia UREF | 255 V AC |
| Tensión de funcionamiento permanente Uc | 275 V AC 255 V AC |
| Frecuencia f | 25 kA por polo 50 kA por polo |
| Energía específica W/R | 156.25 kJ/Ω |
| Corriente máxima de impulso Iimp (10/350 μs) | 12.5 kA por polo 50 kA por polo |
| Corriente máxima de descarga Imax (8/20 μs) | 50 kA por polo |
| Nivel de protección de tensión Up para corriente In | 1.5 kV |
| Nivel de protección de tensión Up para corriente Imax | 1.8 kV 1.5 kV |
| Nivel de protección de tensión Up para 5 kA (8/20 μs) | 1 kV |
| N-PE Capacidad de extinción de corriente subsiguiente Ifi | 100 A |
| 5 s | 335 V |
| 200 ms | 335 V 1200 V |
| Corriente diferencial IPE a UREF | ≤ 1 mA |
| Tensión del limitador para corriente de 1mA | 387 - 473 V |
| Tiempo de respuesta | ≤ 25 ns ≤ 100 ns |
| Protección máxima mediante fusible | 160 A gG |
| Capacidad de resistencia a corriente de cortocircuito | 50kA |
| Resistencia al cortocircuito ISCCR | 10kA |
| Factor de corriente k | 1kA |
| Tipo de sistema LV | TN-S, TT (3+1) |
