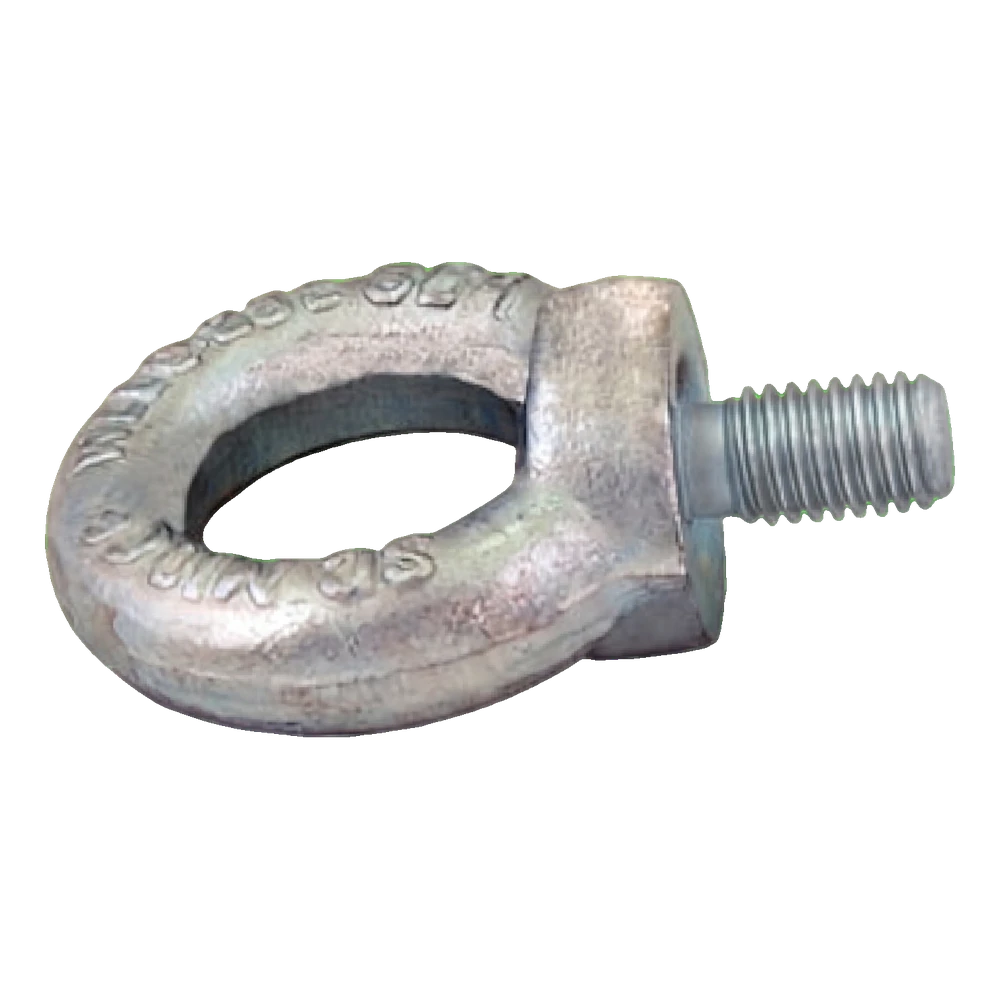

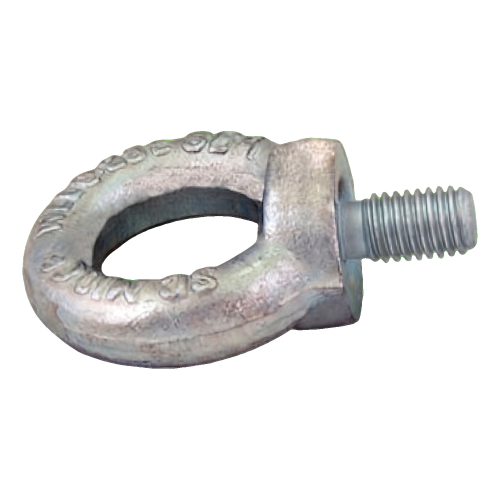

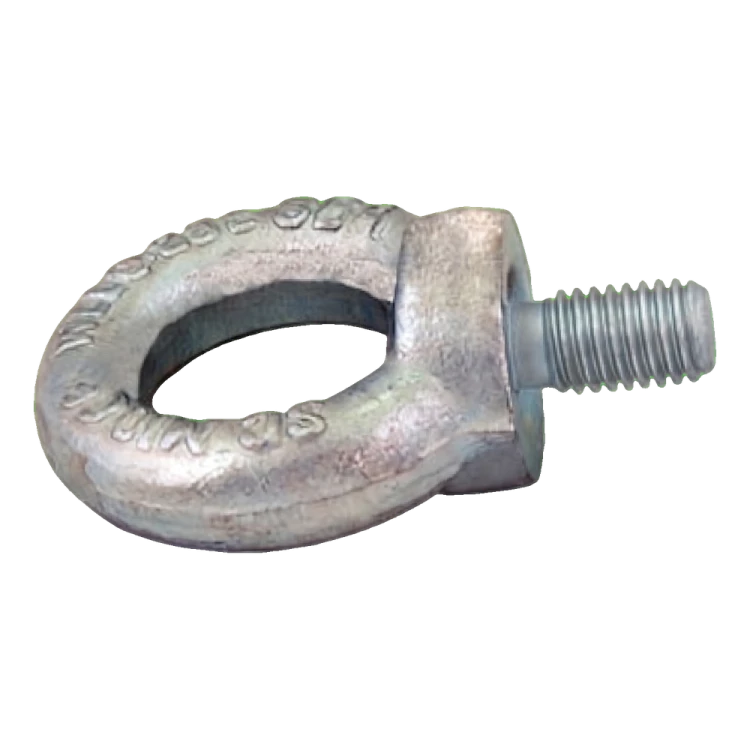

Cáncamo macho galvanizado M6 DIN 580 – acero C15

Cáncamo macho para crear un punto de enganche en un orificio roscado; ojo con collarín, acero C15 zincado

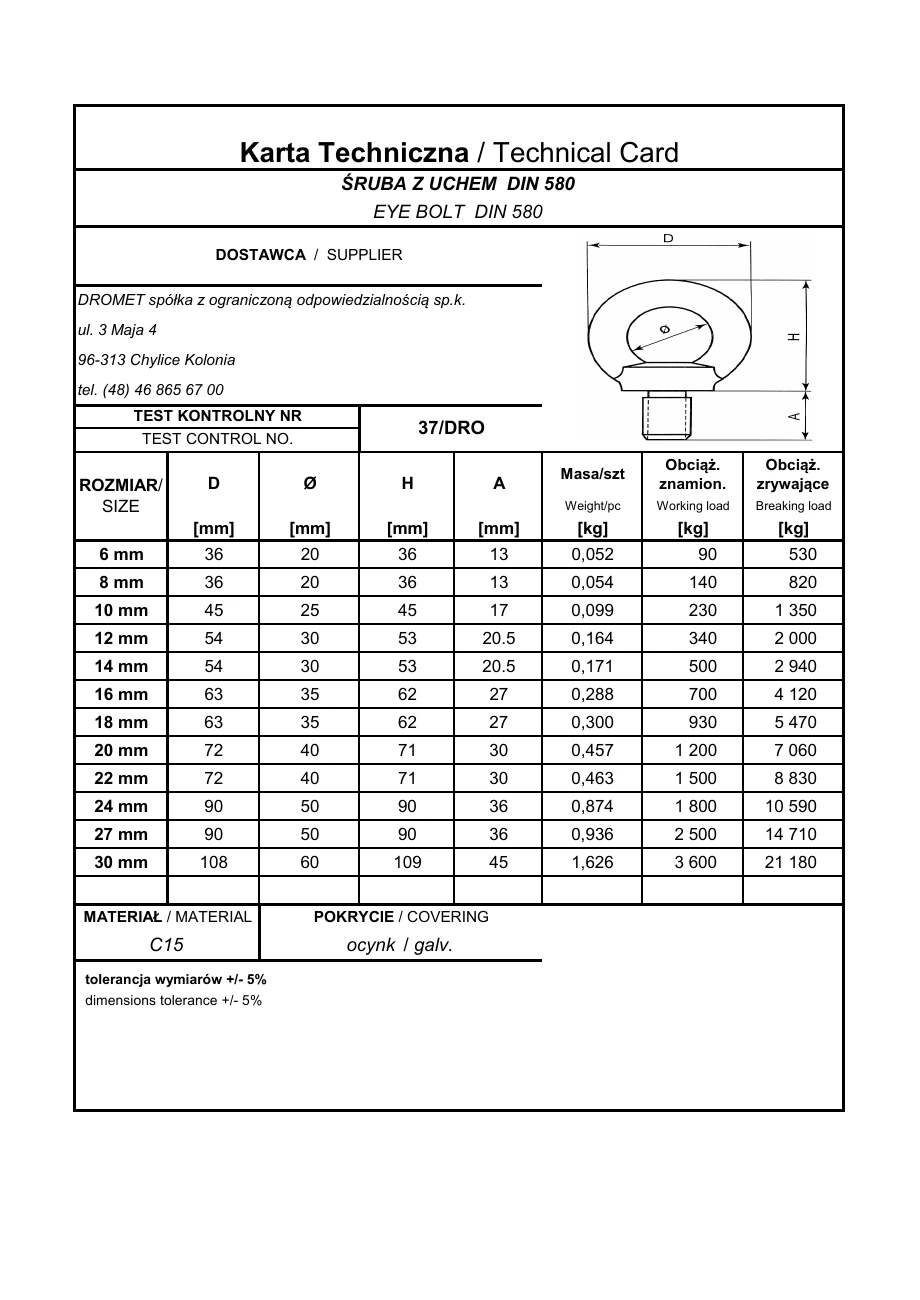

Abrir el plano acotado a tamaño completo

Sobre el producto

El cáncamo macho sirve para crear un punto de enganche para cables, cadenas y accesorios en un orificio roscado. Tiene un ojo con collarín y un vástago roscado que se enrosca en el orificio. El producto cumple la norma DIN 580.

La rosca del cáncamo es M6 y debe coincidir con la del orificio. La longitud de la rosca del cáncamo A es de 13 mm; la rosca del orificio debe tener, como mínimo, esa longitud. El diámetro exterior del ojo D es de 36 mm y el diámetro interior del ojo Ø es de 20 mm. La altura H es de 36 mm. Son valores nominales según la ficha técnica del fabricante (tolerancia dimensional de ±5% según la ficha). Enrosca el cáncamo hasta que el collarín apoye por completo sobre la superficie: toda la superficie del collarín debe quedar en contacto con ella. Antes de enganchar el cable o la cadena, orienta el ojo de modo que su plano coincida con la dirección de la carga.

Material: acero C15. Recubrimiento: galvanizado. El recubrimiento de zinc protege el acero frente a la corrosión en condiciones habituales; en caso de contacto con sal, productos químicos o humedad permanente, elige la versión según las condiciones de exposición. La carga nominal de 90 kg indicada en la ficha técnica del fabricante corresponde al elemento correctamente enroscado. Cuando la tracción se aplica formando un ángulo con el eje, la carga admisible es menor; la carga de trabajo para cada aplicación concreta la determina el proyecto. La carga de rotura es de 530 kg y no es la carga de trabajo. No utilices el elemento para elevar personas.

Dimensiones según la ficha

Material y resistencia

Unidad de venta

Selección y montaje

• ✓Comprueba la rosca del orificio: debe coincidir con la rosca del cáncamo M6 y tener una longitud mínima de 13 mm.
• ✓Enrosca el cáncamo hasta que el collarín apoye por completo sobre la superficie: toda la superficie del collarín debe quedar en contacto con ella.
• ✓Antes de enganchar el cable o la cadena, orienta el ojo de modo que su plano coincida con la dirección de la carga.
