Comunello Albatros Piccolo – sistema de bisagras para puerta plegable hasta 4 m / 100 kg
producto no disponible
añadir a la lista de deseos
0
Descripción
Comunello Albatros Piccolo – sistema de bisagras para puerta plegable hasta 4 m / 100 kg
Comunello Albatros Piccolo es un sistema completo e innovador de bisagras diseñado específicamente para puertas plegables. Gracias al mecanismo completamente colgante, la puerta se abre sin carril guía, lo que elimina obstáculos en el suelo y facilita significativamente el montaje. El sistema garantiza el plegado y desplegado suave de las hojas de la puerta incluso en espacio muy limitado — solución ideal para propiedades con entrada estrecha o falta de espacio para la apertura completa de puerta de hoja.
Composición del conjunto
El sistema Albatros Piccolo se compone de tres elementos precisamente ajustados, que juntos crean un mecanismo confiable de puerta plegable:

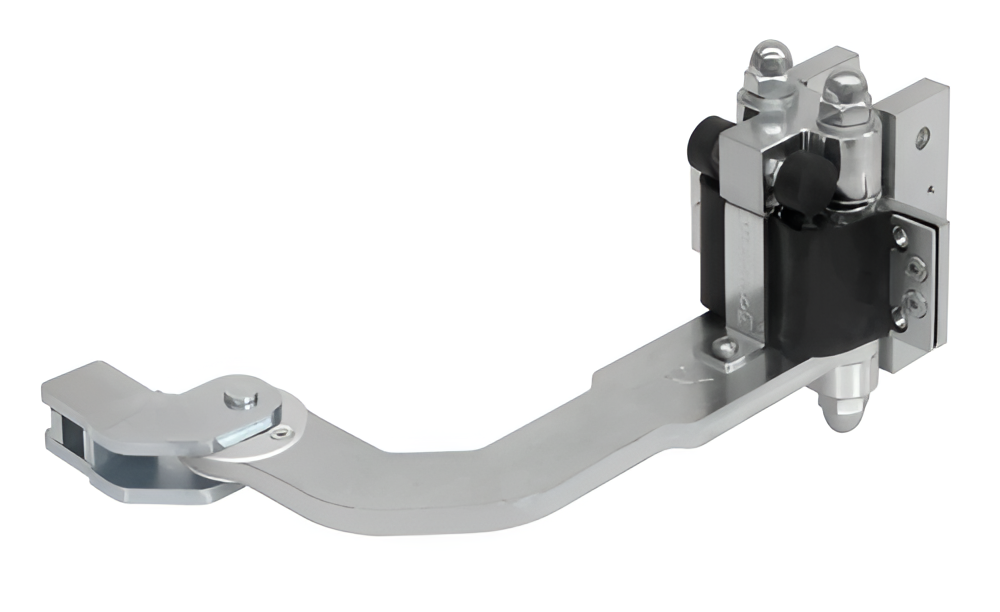

- Bisagra inferior con transmisión y brazo — montada en la parte inferior de la hoja de la puerta, responsable del accionamiento del plegado; brazo de transmisión plegable en ambos lados que se conecta con la parte inferior de la primera hoja

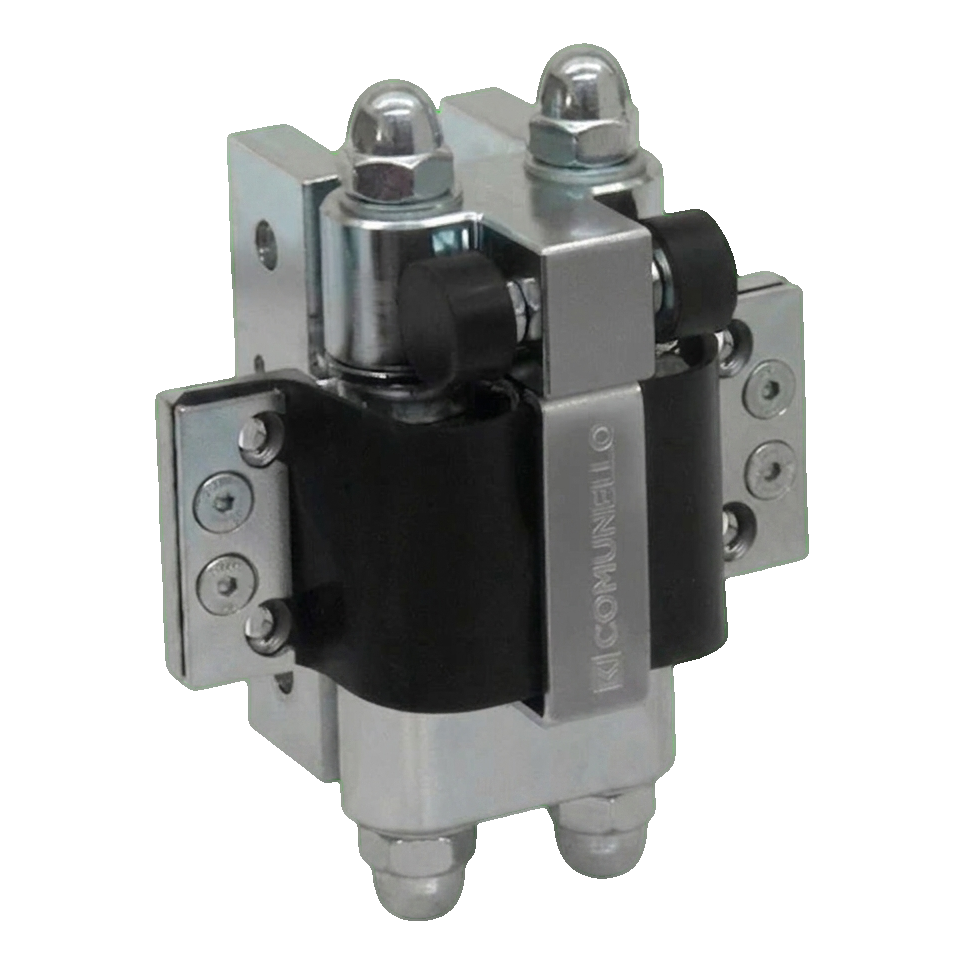

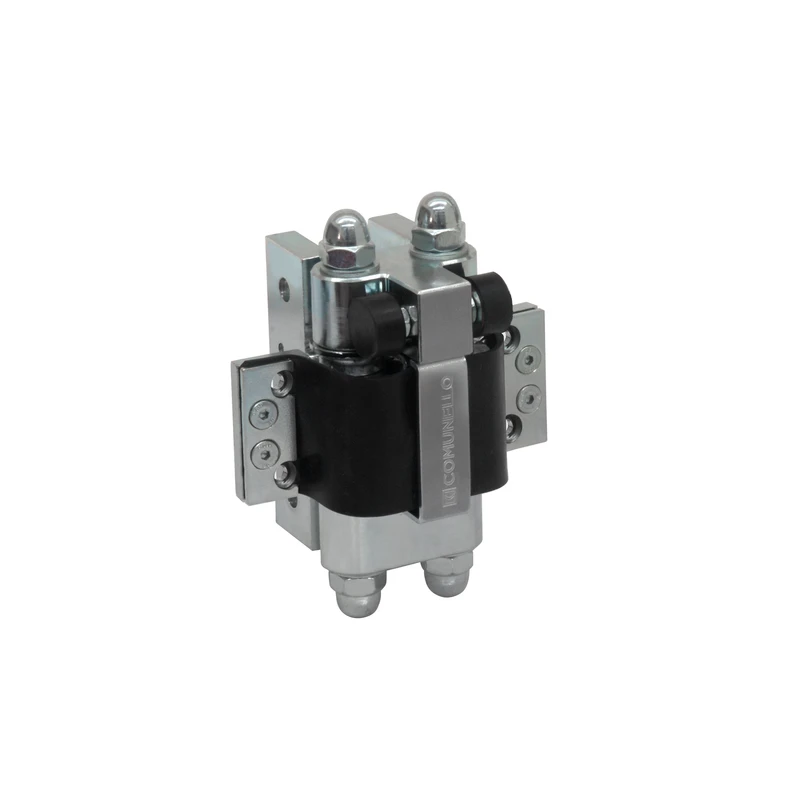

- Bisagra superior con transmisión — montada en la parte superior de la puerta junto al poste, sincroniza el movimiento de ambas hojas

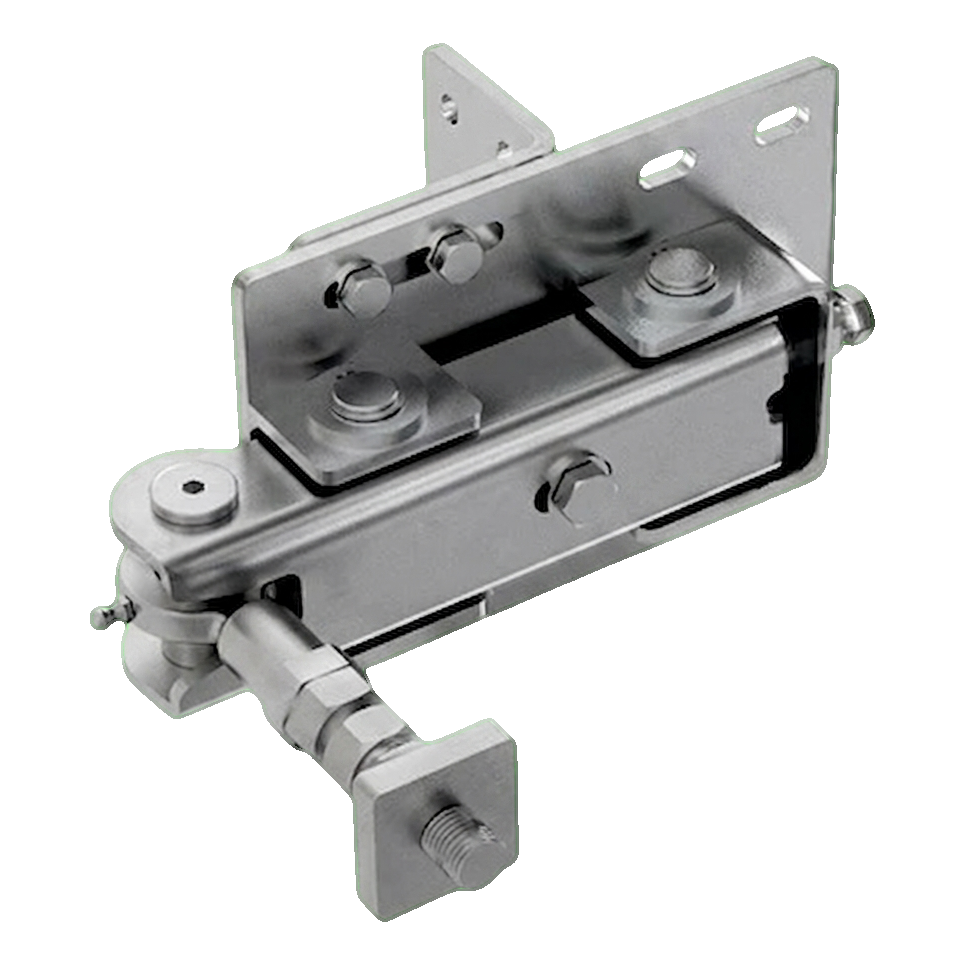

- Soporte regulable — fijado al poste, permite el ajuste preciso de todo el sistema después del montaje
Principio de funcionamiento y montaje

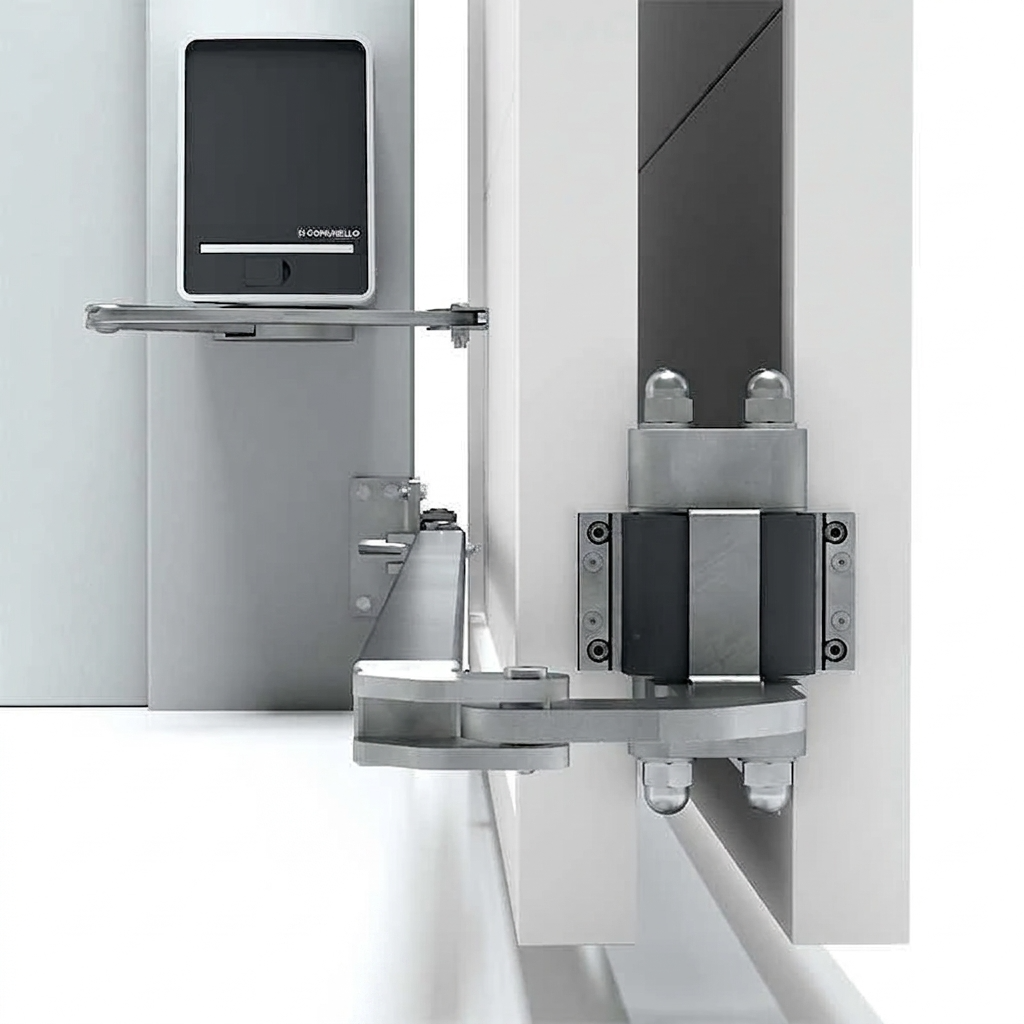

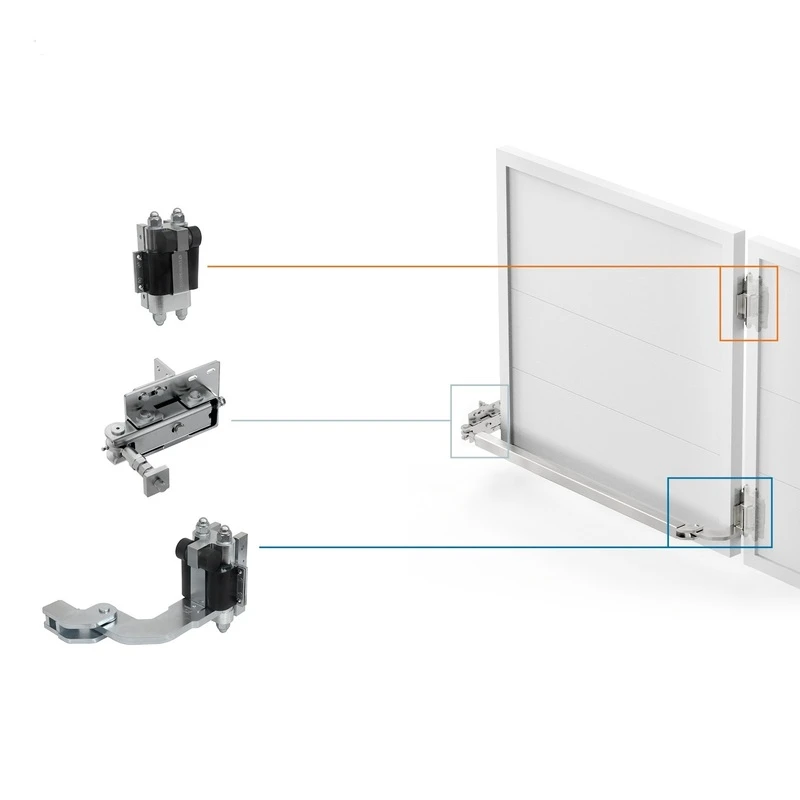

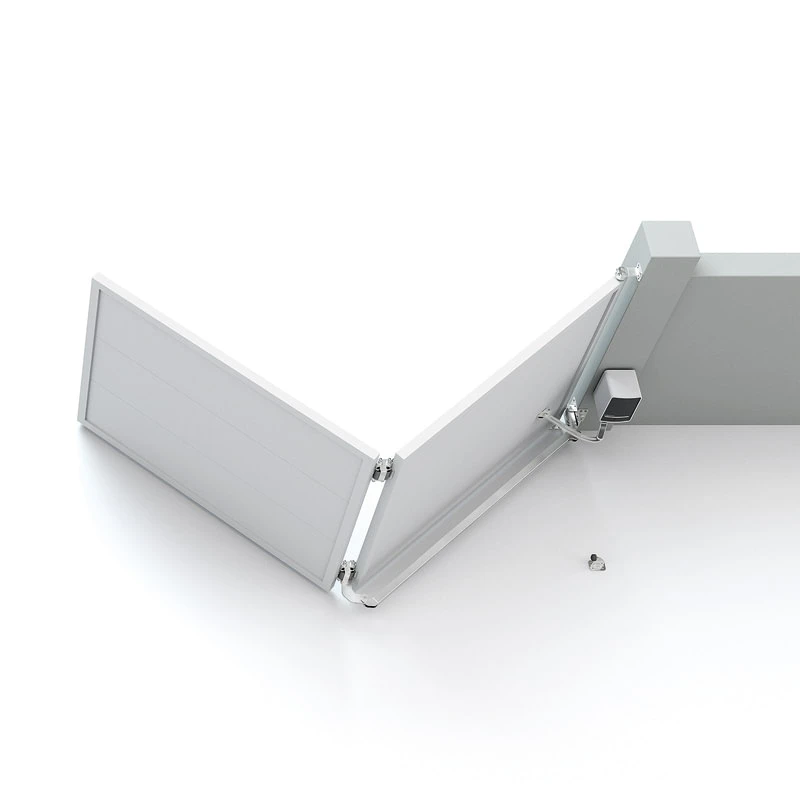

El sistema es completamente sin carril — la puerta se abre verticalmente sin ninguna guía en el suelo. El brazo de accionamiento plegable en ambos lados se monta en la parte inferior de la primera hoja y se conecta con la bisagra inferior. Después de montar el soporte regulable en el poste, el instalador obtiene la posibilidad de corrección precisa del ajuste de la puerta. La imagen de al lado muestra la disposición de los elementos individuales del sistema en la puerta — bisagra superior en la parte superior del poste, soporte regulable en el medio y bisagra inferior con brazo en la parte inferior.
Máxima apertura en espacio mínimo
Gracias al mecanismo de plegado, las hojas de la puerta se pliegan entre sí, ocupando espacio mínimo tanto durante la apertura como el cierre. Un conjunto maneja una puerta con longitud total de hojas de hasta 4 metros y peso de hasta 100 kg. Al usar dos conjuntos Albatros Piccolo es posible manejar una puerta de dos hojas con longitud total de hasta 8 metros.
Ventajas clave del sistema
- Sin carril — mecanismo sin guías en el suelo, cero obstáculos
- Sistema colgante — las hojas de la puerta se pliegan libremente en el aire
- Fácil regulación — soporte regulable permite ajuste preciso después del montaje
- Espacio mínimo — solución ideal para entradas estrechas y pasos limitados
- Materiales de alta calidad — elementos resistentes al desgaste y explotación durante años
- Producción italiana — Comunello, Made in Italy
Compatibilidad con accionamientos
El sistema Albatros Piccolo funciona con accionamientos para puertas de hoja de la marca Comunello. Para instalación completa también están disponibles accesorios complementarios: sistema de plantillas de orificios con tornillos y tuercas y perfil de conexión del brazo de transmisión con la bisagra del poste, que aceleran significativamente el proceso de montaje.
Parámetros técnicos del conjunto
- Fabricante: Comunello
- Serie: Albatros Piccolo (P)
- Longitud máxima de puerta (1 conjunto): 4 m
- Longitud máxima de puerta (2 conjuntos): 8 m
- Peso máximo de hojas: 100 kg
- Peso del conjunto: 10,5 kg
- Tipo de sistema: sin carril, colgante
- País de producción: Italia

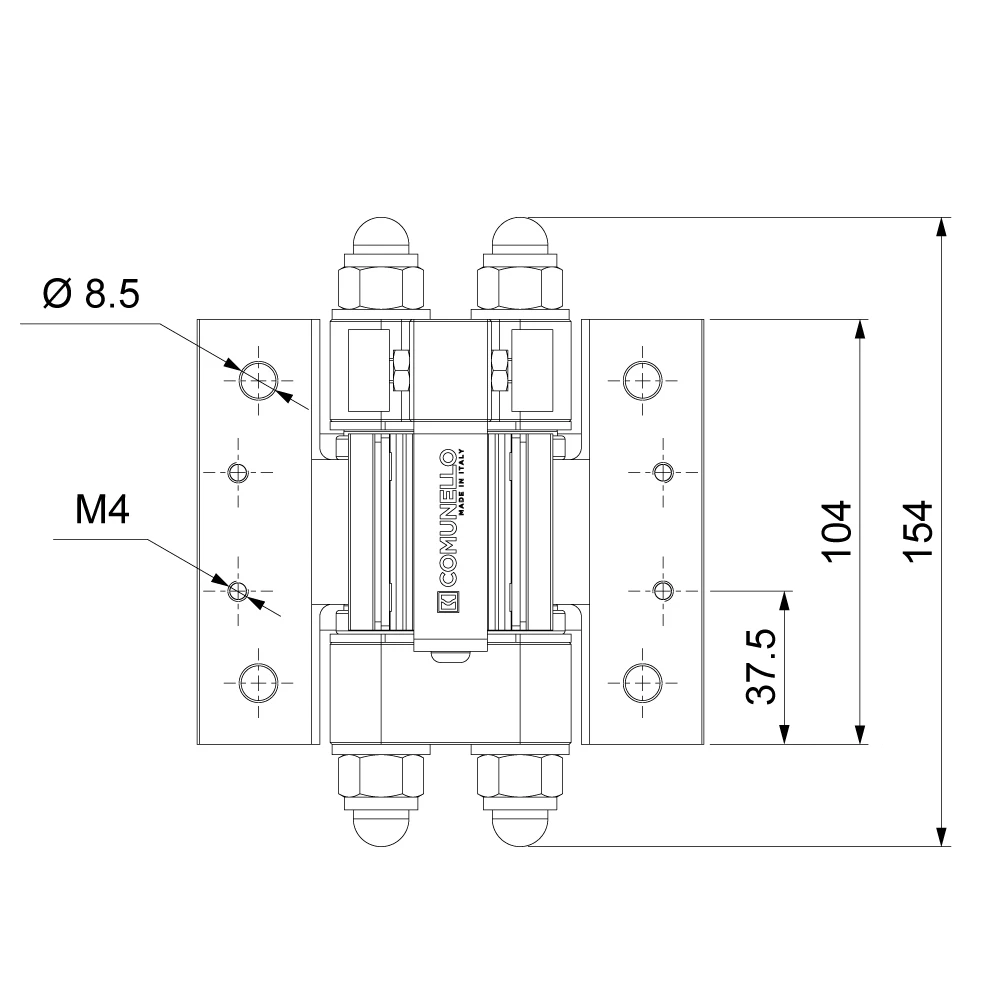

Dimensiones de la bisagra superior (dibujo técnico)
- Altura total: 154 mm
- Altura de la placa de montaje: 104 mm
- Distancia del eje del orificio desde el borde inferior: 37,5 mm
- Diámetro de orificios de montaje: Ø 8,5 mm
- Rosca de tornillos: M4

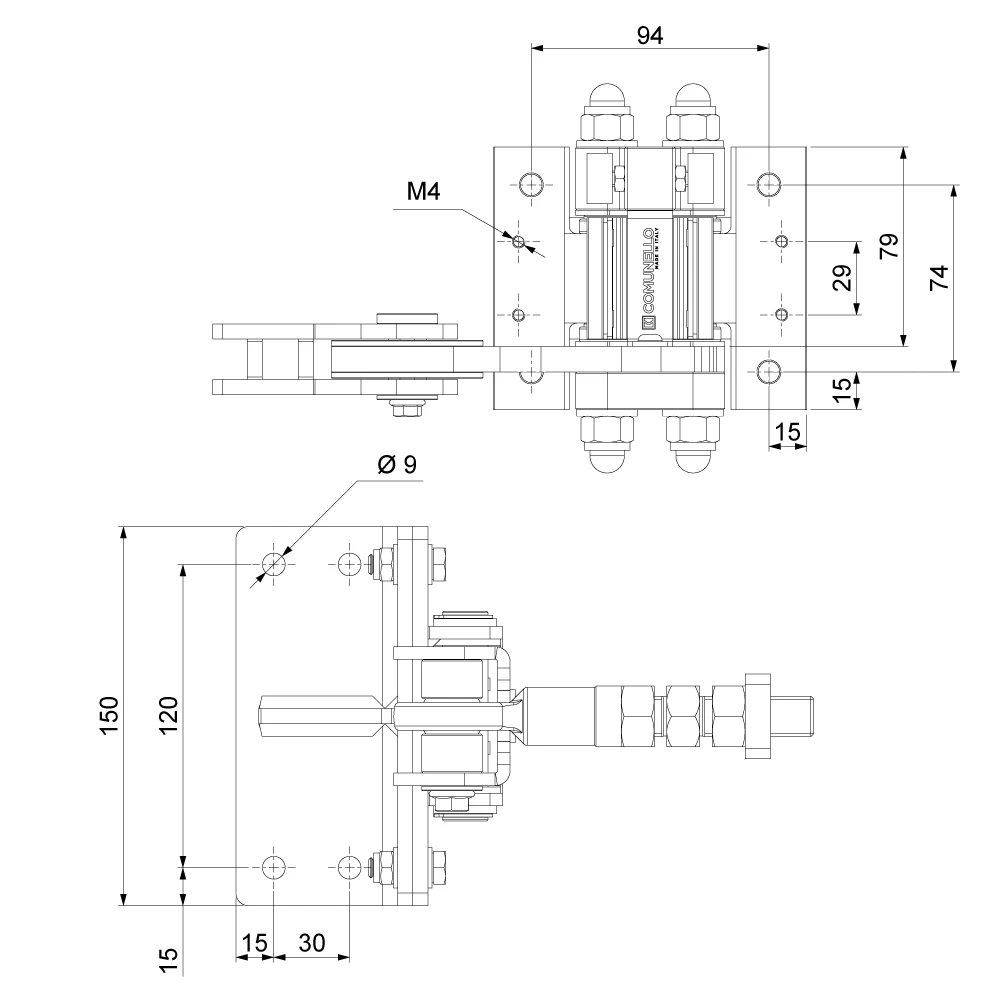

Dimensiones del soporte regulable
- Anchura de la placa de montaje (pequeña): 94 mm
- Altura de la placa de montaje (pequeña): 79 mm
- Separación de orificios de montaje en vertical: 74 mm
- Diámetro de orificios: Ø 9 mm
- Rosca: M4
- Anchura de la placa de montaje (grande): 150 mm
- Separación de orificios de montaje en la placa grande: 120 mm
Dimensiones de la bisagra inferior con brazo
- Altura total del soporte: 246 mm
- Profundidad del soporte: 70 mm
- Longitud con espiga: 228,5 mm
- Anchura de la placa de montaje: 124 mm
- Saliente del brazo hasta el eje de giro: 236 mm
- Anchura total del conjunto: 191 mm
- Anchura del brazo: 97 mm
- Anchura del extremo del brazo: 40 mm
- Distancia del eje de la bisagra desde la base: 43,75 mm
- Versión: SX (izquierda)
Galería de componentes del conjunto
