Conector de acero L120 para bisagra de puerta M18 – apertura 180°
producto no disponible
añadir a la lista de deseos
0
Descripción
Conector de acero L120 para bisagra de puerta M18 – apertura 180°

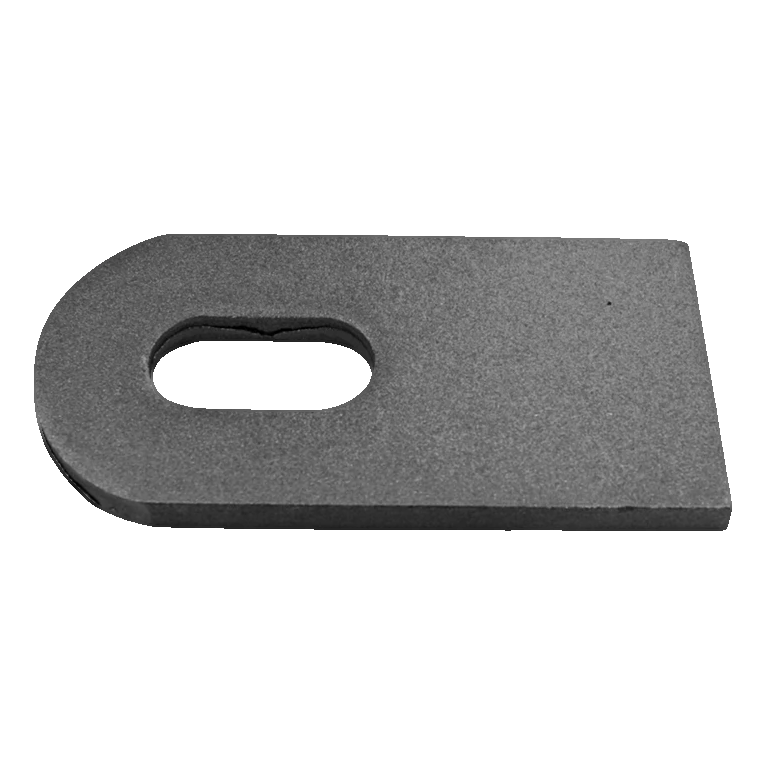

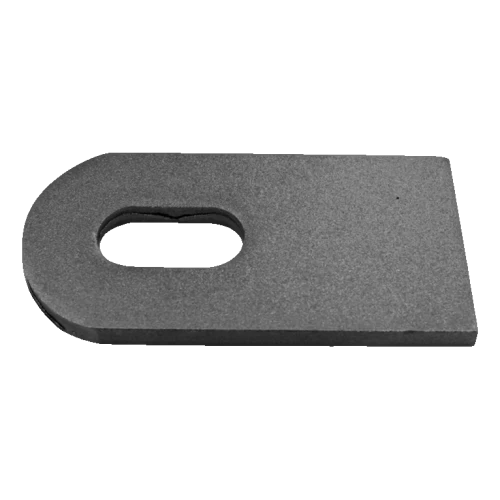

Conector de acero L120 destinado a bisagras de puerta con rosca M18. Gracias a su construcción maciza de chapa de 8 mm de grosor, garantiza una conexión duradera y estable de la bisagra con la puerta o cancela, permitiendo una apertura completa de la hoja en ángulo de 180°. El orificio ovalado del conector ofrece un rango de ajuste de 70-90 mm, lo que permite ajustar con precisión la posición de la hoja respecto al poste, sin necesidad de perforar nuevos agujeros.
El elemento es un componente indispensable en el montaje de puertas de batiente y cancelas con bisagras roscadas M18. Su forma simple y construcción sólida garantizan un montaje rápido y una explotación sin averías durante muchos años.
Dimensiones del conector
- Longitud (L): 120 mm
- Altura: 60 mm
- Grosor de chapa: 8 mm
- Orificio ovalado (ancho): 20 mm
- Rango de ajuste en el orificio: 70-90 mm
- Rosca de bisagra: M18
Modo de aplicación y montaje

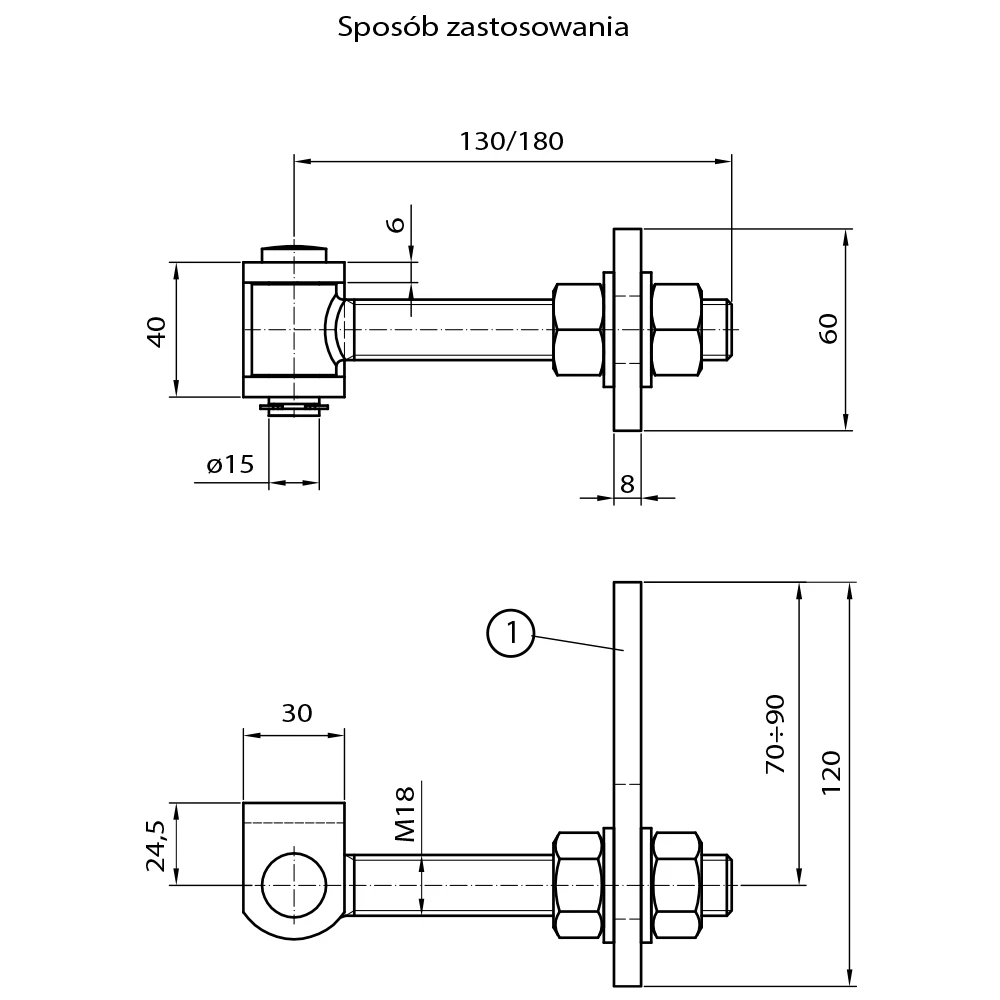

El conector se monta en la hoja de la puerta o cancela, y el perno de la bisagra M18 pasa a través del orificio ovalado y se fija con tuercas en ambos lados. El esquema de aplicación muestra dos variantes de longitud del perno (130 mm o 180 mm), lo que permite seleccionar la bisagra adecuada para el grosor del poste o marco. El casquillo de la bisagra (altura 40 mm, perno Ø15 mm) se suelda al poste, y el conector con orificio ovalado permite un ajuste fluido de la posición de la hoja.
Datos técnicos
- Material: acero
- Grosor de chapa: 8 mm
- Longitud del conector: 120 mm
- Altura del conector: 60 mm
- Rosca de bisagra: M18
- Dimensión del orificio ovalado: 20 × 40 mm (ancho × longitud)
- Rango de ajuste: 70-90 mm
- Ángulo de apertura de hoja: 180°
- Peso: 0,38 kg
- EAN: 99917867
El conector es compatible con bisagras roscadas M18 de longitud de perno 130 mm o 180 mm. Elemento ideal para el montaje profesional de puertas de batiente y cancelas en sistemas de vallado.
Datos técnicos
| Material | Acero |
| Tipo de rosca | M18 |
| Diámetro | 12 |
| Método de fijación | Para empotrar |
