Conector de poste para panel 60×40 mm – antracita RAL 7016, longitud 190 mm

Perfil abierto de 56 × 36 mm, espesor de pared de 1,5 mm y longitud de 190 mm, con orificio Ø 8 mm – para postes 60 × 40 mm

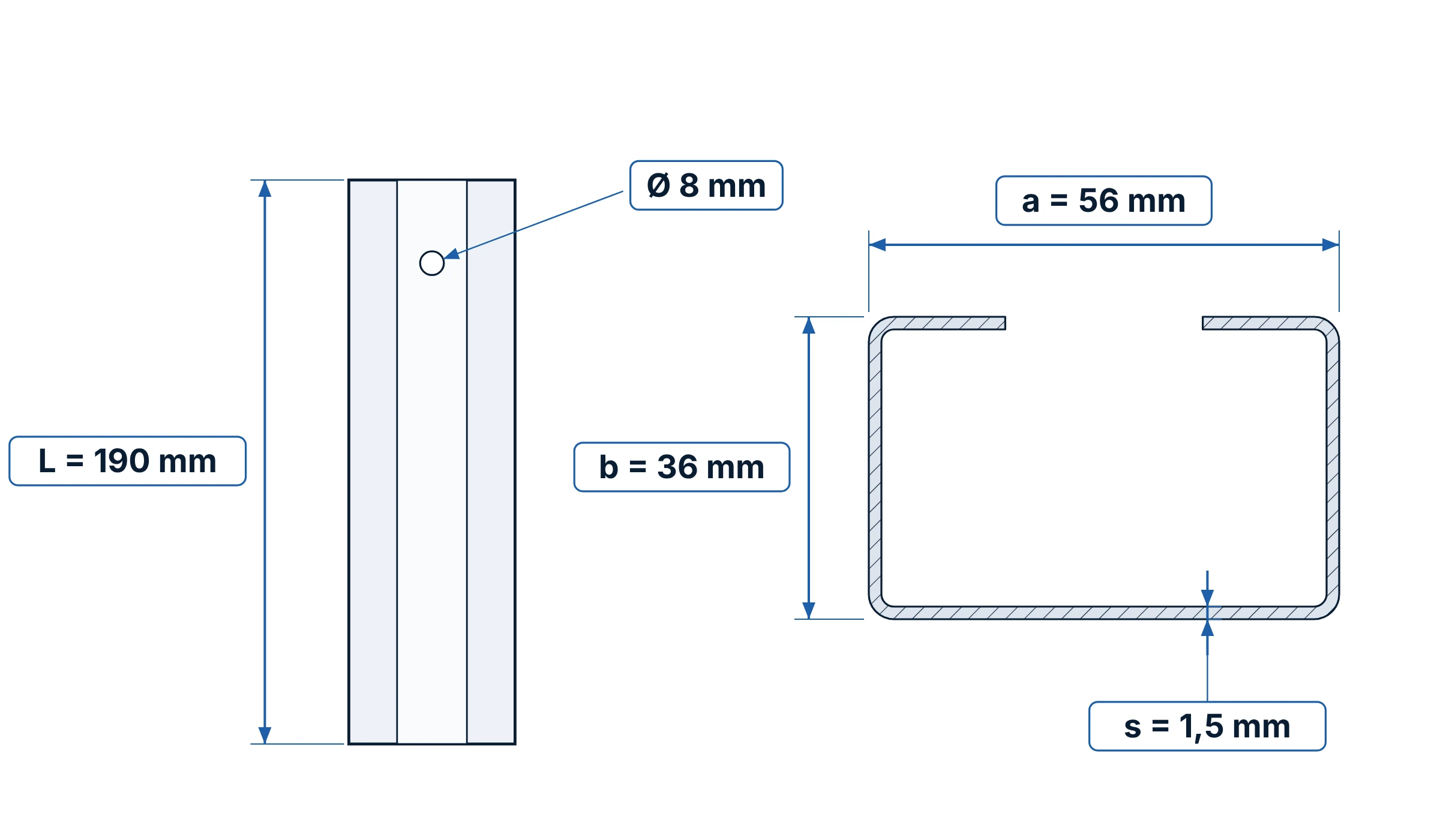

Abrir el plano acotado a tamaño completo

Sobre el producto

El conector para poste de vallado es un elemento del sistema de vallado diseñado para postes de sección 60 × 40 mm. Tiene forma de perfil abierto con un orificio para realizar la unión. Comprueba la sección de los postes al elegirlo.

Las dimensiones exteriores de la sección del perfil, indicadas como a × b, son de 56 × 36 mm. El espesor de pared s es de 1,5 mm y la longitud L es de 190 mm. El orificio tiene un diámetro de 8 mm; para realizar la unión a través de este orificio, elige un perno, remache o tornillo de diámetro compatible. Las dimensiones proceden de los datos del fabricante, mientras que la posición del orificio en el dibujo es orientativa.

El color de esta variante es antracyt RAL 7016. La designación del color corresponde al nombre del catálogo del fabricante; elígelo a juego con los postes y los paneles del vallado. El fabricante no indica la masa ni la capacidad de carga del conector.

Dimensiones

Acabado

Unidad de venta

Selección y montaje

• ✓Comprueba la sección de los postes: el conector está diseñado para postes 60 × 40 mm.
• ✓Elige un color a juego con el de los postes y los paneles del vallado.
• ✓Para realizar la unión a través del orificio Ø 8 mm, elige un elemento de fijación (perno, remache o tornillo) de diámetro compatible con el orificio.
