Dromet ancla de anillo de expansión PSRe M8x130/60 acero galvanizado
producto no disponible
añadir a la lista de deseos
0
Descripción
Dromet ancla de anillo de expansión PSRe M8x130/60 acero galvanizado
El ancla de anillo PSRe 8x130/60 de la marca Dromet es una solución probada para la fijación duradera de perfiles de montaje, estructuras metálicas, rejillas, barandillas, máquinas y otros elementos de equipamiento de instalaciones. Ha sido diseñada para bases de hormigón no fisurado mín. B20, piedra natural de estructura compacta y ladrillo macizo — sustratos típicos que se encuentran en obras fotovoltaicas, industriales y de infraestructura.
La construcción en forma de anillo con tuerca y arandela garantiza una expansión segura en el orificio de montaje y una alta capacidad de carga. El ancla está fabricada en acero estructural con protección anticorrosiva mediante galvanizado electrolítico, lo que garantiza resistencia a la corrosión en condiciones interiores y moderadamente húmedas.
Certificados y homologaciones
El ancla cuenta con la Homologación Técnica Europea ETA 05/0242 y el certificado CE, además de estar amparada por la homologación nacional AT-15-7574/2008. Gracias a ello, puede utilizarse en fijaciones estructurales de responsabilidad, donde se requiere una capacidad de carga documentada y conformidad con las normas.
Parámetros técnicos
- Fabricante: Dromet
- Tipo: ancla de anillo (de expansión) PSRe
- Rosca: M8
- Longitud total (L): 130 mm
- Diámetro de perforación (fi): 8 mm
- Espesor del elemento a fijar (E): 60 mm
- Profundidad de anclaje (F): 65 mm
- Profundidad del orificio (D): 100 mm
- Material: acero estructural
- Protección anticorrosiva: galvanizado electrolítico
- Peso: 0,046 kg
- EAN: 5907518696792
- Unidad de venta: unidad

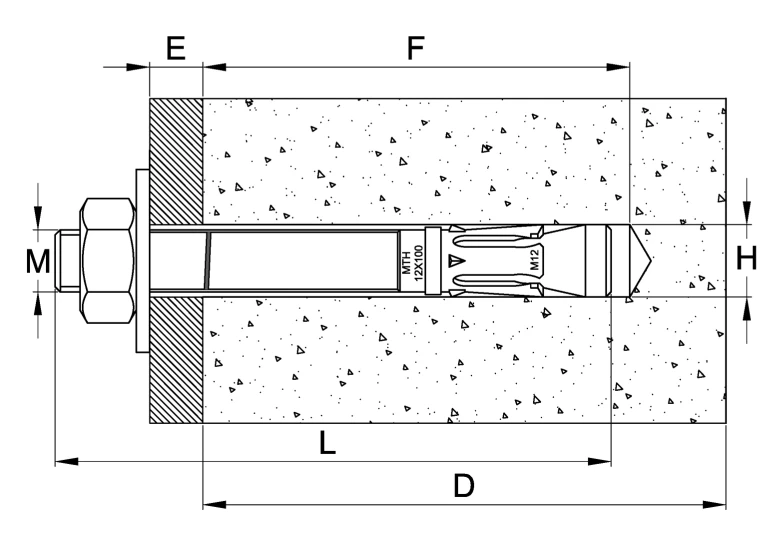

Esquema de montaje e indicaciones dimensionales
El dibujo en sección ilustra la correcta colocación del ancla en la base de hormigón. Las dimensiones de montaje clave indicadas en el esquema:
- M — diámetro de la rosca del ancla
- E — espesor del elemento a fijar (distancia desde la superficie de la base hasta la tuerca)
- F — profundidad de anclaje en la base
- L — longitud total del ancla
- D — profundidad mínima del orificio perforado
- H — diámetro del orificio perforado
Recomendaciones de montaje
- El orificio de montaje debe realizarse perpendicularmente al plano de la base y limpiarse a fondo de polvo
- Introducir el ancla en el orificio mediante golpes ligeros de martillo
- El apriete debe realizarse con llave dinamométrica — no exceder el par de apriete indicado en la homologación
- Tras la expansión del ancla, la arandela bajo la tuerca debe quedar firmemente apretada contra el elemento fijado
- Los parámetros de montaje y de capacidad de carga según la Homologación Técnica AT-15-7574/2008 — no deben excederse
Aplicación en instalaciones fotovoltaicas
El ancla PSRe M8 es ampliamente utilizada por los equipos de instalación para anclar estructuras de soporte FV en techos, muros y cimientos de hormigón. Gracias a la certificación ETA y CE, constituye una fijación fiable que cumple con los requisitos de diseño y facilita las recepciones técnicas de la instalación.
