Dromet anclaje de anilla de expansión PSRe M6x100/42 galvanizado para hormigón
producto no disponible
añadir a la lista de deseos
0
Descripción
Dromet anclaje de anilla de expansión PSRe M6x100/42 galvanizado para hormigón
El anclaje de anilla PSRe M6x100/42 de la marca Dromet es una solución probada para la fijación duradera de perfiles, estructuras metálicas, rejillas, barandillas, máquinas y otros elementos de equipamiento de construcción. Su construcción de anilla con tuerca y arandela garantiza una expansión segura en el orificio de montaje y una presión uniforme del elemento fijado contra la superficie.
El anclaje está diseñado para su uso en superficies de hormigón no fisurado de clase mínima B20, piedra natural de estructura compacta y ladrillo macizo. Gracias a la certificación ETA 05/0242, el marcado CE y la homologación nacional AT-15-7574/2008, el producto cumple los más altos requisitos de calidad y puede utilizarse en conexiones estructurales responsables.
Parámetros técnicos
- Fabricante: Dromet
- Tipo: de anilla (con tuerca y arandela)
- Rosca: M6
- Longitud total (L): 100 mm
- Diámetro de perforación (fi): 6 mm
- Profundidad de anclaje (F): 55 mm
- Grosor del elemento a fijar (E): 42 mm
- Profundidad del orificio (D): 100 mm
- Material: acero estructural
- Protección anticorrosiva: zinc electrolítico
- Peso: 0,02 kg
- EAN: 5907518682825
- Unidad de venta: ud.
Certificados y homologaciones
- Homologación Técnica Europea: ETA 05/0242
- Certificado: CE
- Homologación Técnica Nacional: AT-15-7574/2008

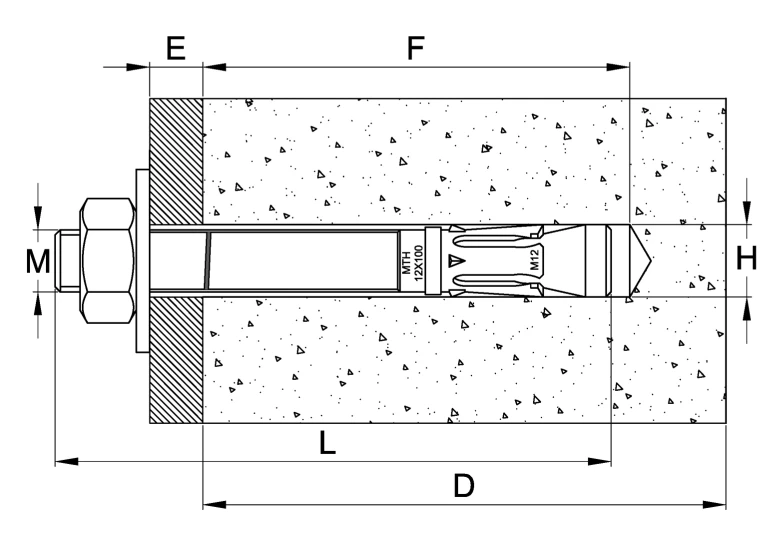

Esquema de montaje y dimensiones
El dibujo de sección ilustra la forma de instalación del anclaje en la superficie de hormigón. Las marcas del esquema corresponden a los siguientes parámetros:
- M – diámetro de la rosca
- E – grosor del elemento fijado (sobresaliente sobre la superficie)
- F – profundidad de anclaje en la superficie
- L – longitud total del anclaje
- D – profundidad del orificio de montaje
- H – diámetro del orificio en la superficie
Recomendaciones de montaje
El orificio de montaje debe perforarse perpendicularmente al plano de la superficie y, a continuación, limpiarse minuciosamente de polvo y residuos de perforación. El conector debe poder introducirse en el orificio mediante golpes ligeros de martillo. El apriete de la tuerca debe realizarse con una llave dinamométrica — una vez expandido el anclaje, la arandela bajo la tuerca debe quedar firmemente presionada contra el elemento fijado. Todas las cargas admisibles y los parámetros de montaje se recogen en la Homologación Técnica AT-15-7574/2008 — no deben superarse los valores allí indicados.
Aplicaciones
- Fijación de perfiles y estructuras metálicas
- Montaje de rejillas, barandillas y balaustradas
- Anclaje de máquinas y equipos
- Fijación de estructuras de soporte para instalaciones fotovoltaicas
- Fijación duradera de elementos de equipamiento de edificios
