Dromet anclaje de anilla de expansión PSRe M6x80 mm galvanizado
Anclaje de anilla PSRe M6×80 de la marca Dromet es un fijador de expansión fiable, diseñado para la fijación duradera de perfiles, estructuras metálicas, rejillas, barandillas, máquinas y otros elementos del equipamiento del edificio en soportes de hormigón. Gracias a su diseño de anilla con tuerca y arandela, garantiza una fijación segura y repetible, especialmente importante en el montaje de estructuras fotovoltaicas, donde la estabilidad del anclaje determina la seguridad de toda la instalación.
El anclaje cuenta con la Aprobación Técnica Europea ETA 05/0242, el certificado CE y la aprobación nacional AT-15-7574/2008, lo que confirma su conformidad con las normas y permite su uso en proyectos que requieren parámetros de carga documentados.
Soportes de montaje autorizados
- Hormigón no fisurado mín. B20 (C16/20)
- Piedra natural de estructura compacta
- Ladrillo macizo
Parámetros técnicos
- Rosca: M6
- Longitud total (L): 80 mm
- Diámetro de perforación (fi): 6 mm
- Profundidad de anclaje (F): 55 mm
- Saliente / grosor del elemento a fijar (E): 22 mm
- Profundidad del orificio (D): 100 mm
- Tipo de estructura: anilla
- Material: acero estructural
- Protección anticorrosiva: zincado electrolítico
- Peso: 0,016 kg
- EAN: 5907518616813

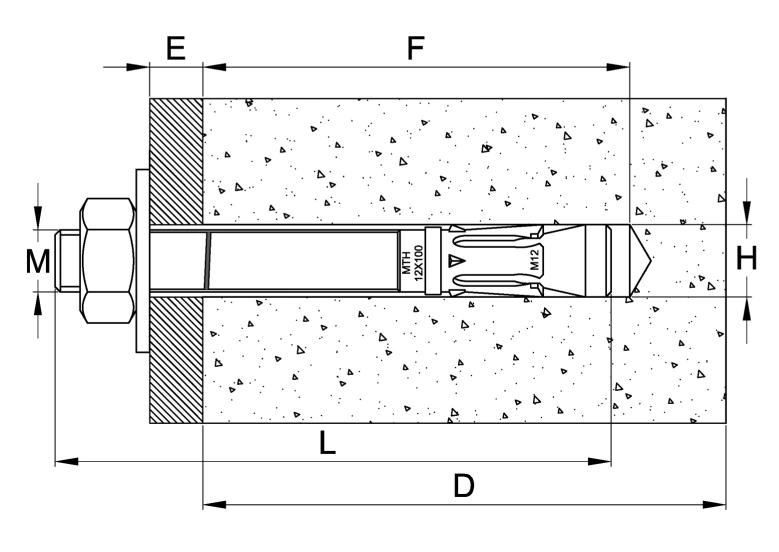

Esquema de montaje e indicaciones dimensionales
El dibujo en sección muestra el anclaje colocado en el soporte de hormigón con las dimensiones de montaje clave: M – diámetro de la rosca, E – grosor del elemento a fijar (saliente), F – profundidad de anclaje, L – longitud total del anclaje, D – profundidad de orificio requerida, H – diámetro del orificio en el soporte.
Recomendaciones de montaje
- Realice el orificio de montaje perpendicularmente a la superficie del soporte
- Tras la perforación, el orificio debe limpiarse de polvo y restos
- Introduzca el anclaje mediante golpes ligeros de martillo
- Apriete la tuerca con llave dinamométrica
- Tras la expansión del anclaje, la arandela bajo la tuerca debe quedar firmemente presionada contra el elemento fijado
- Los parámetros incluidos en la Aprobación Técnica AT-15-7574/2008 no deben superarse
