Escarpia en L con rosca métrica zincada M12×215 mm

Varilla roscada con el extremo doblado en ángulo recto, para enroscar en una rosca métrica y sostener o colgar elementos; acero de clase 5.8, zincado electrolítico

Abrir el plano acotado a tamaño completo

Sobre el producto

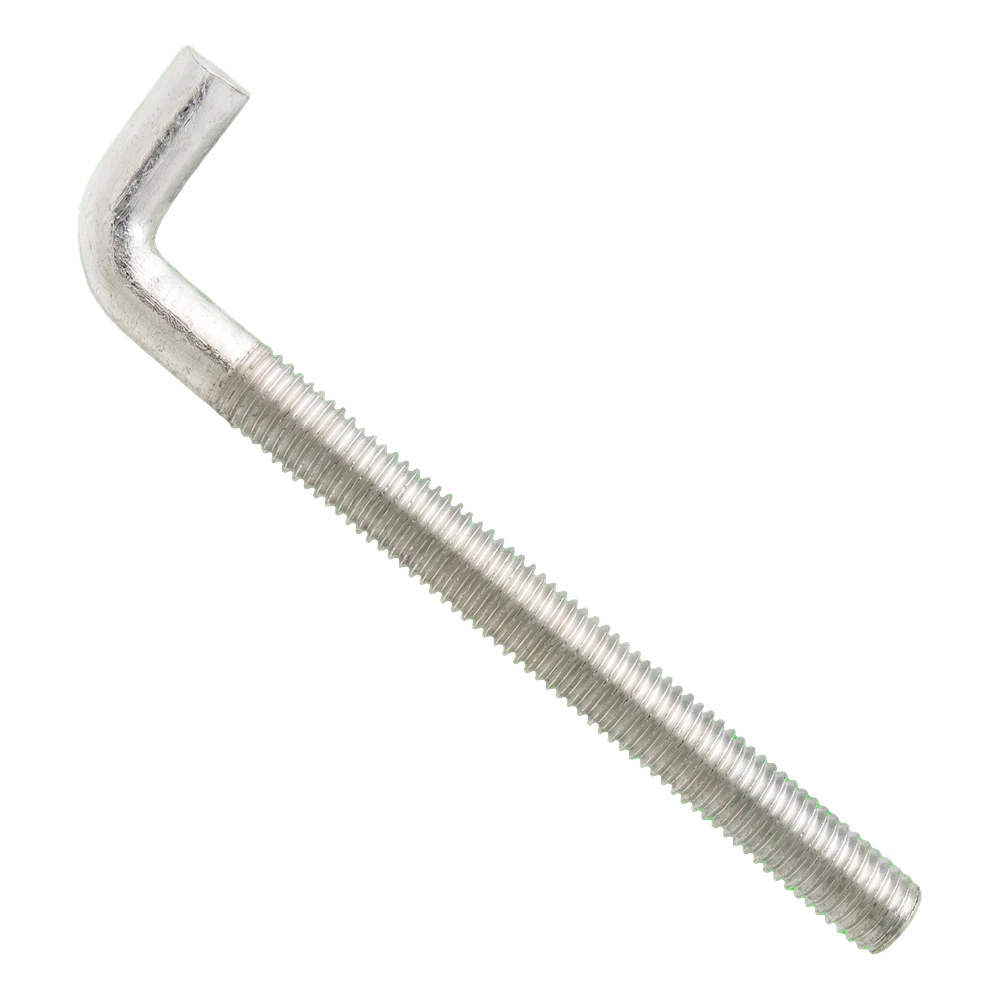

La escarpia en L con rosca métrica es una varilla roscada con el extremo doblado en ángulo recto. Sirve para enroscar en un elemento con rosca interior y para sostener o colgar elementos, como tubos, listones y soportes.

La rosca del gancho es de tamaño M12; el casquillo de anclaje, la tuerca o el orificio roscado deben tener la misma rosca interior. La longitud total H es de 215 mm y se mide desde el extremo de la rosca hasta el punto más alejado de la parte curvada. La longitud de rosca L1 es de 185 mm y la longitud del tramo acodado A es de 40 mm. Son valores nominales según la tabla del fabricante. Enrosca el gancho hasta la profundidad requerida por el elemento de acoplamiento y asegura la rosca que sobresalga de este con una contratuerca. Tras el montaje, orienta el extremo en la dirección de aplicación de la carga; no apliques cargas laterales sobre la parte curvada del gancho.

Material: acero, clase de resistencia: 5.8 (según los datos del fabricante), recubrimiento: galvanizado electrolítico. El recubrimiento de zinc protege el acero frente a la corrosión en condiciones habituales. En caso de contacto con sal, productos químicos o humedad permanente, elige la versión según las condiciones de exposición. El fabricante no indica la capacidad de carga del gancho. La carga admisible depende del soporte y del método de fijación; la determina el proyecto o el fabricante del anclaje. No utilices el gancho para elevar cargas ni para asegurar personas.

Dimensiones

Material y recubrimiento

Unidad de venta

Selección y montaje

• ✓Elige un elemento de acoplamiento con rosca M12: anclaje, tuerca o casquillo con rosca interior.
• ✓Enrosca el gancho hasta la profundidad requerida por el elemento de acoplamiento (rosca disponible: L1 = 185 mm); asegura la rosca que sobresalga de este con una contratuerca.
• ✓Tras el montaje, orienta el extremo en la dirección de aplicación de la carga; no apliques cargas laterales sobre la parte curvada del gancho.
