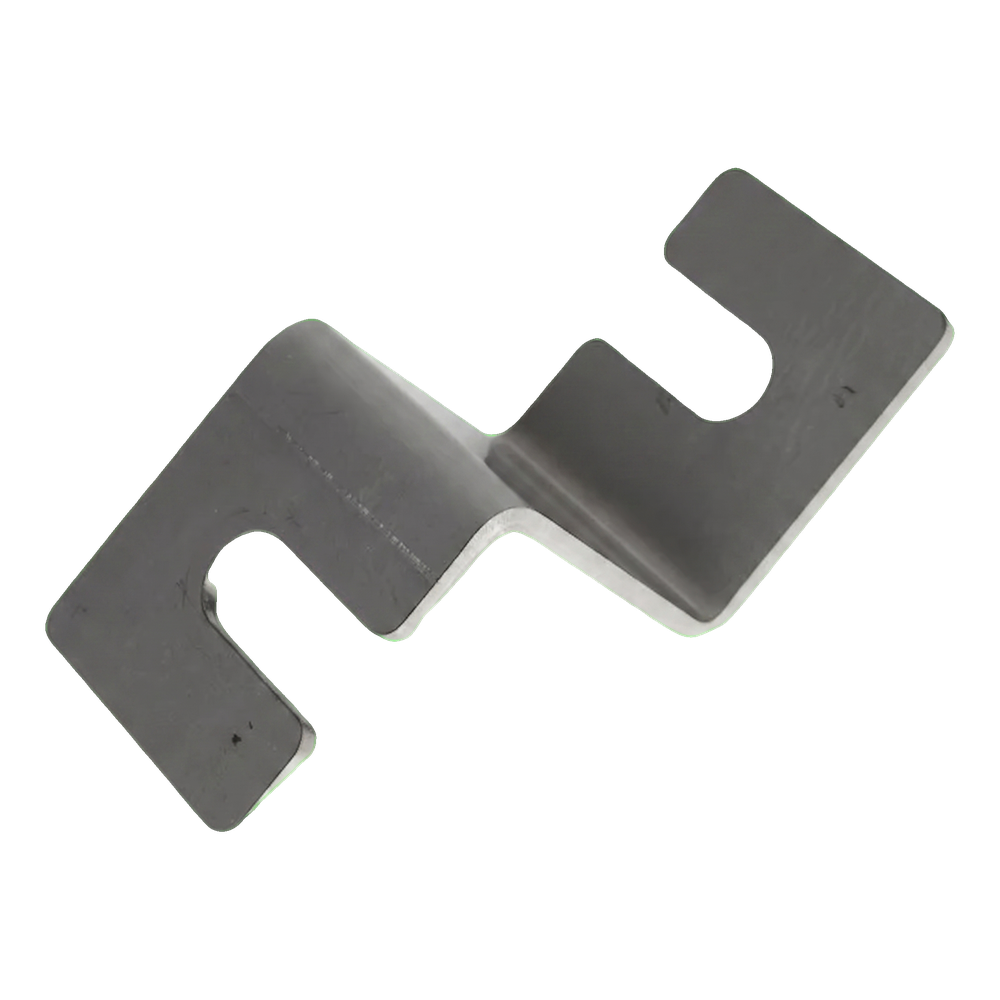

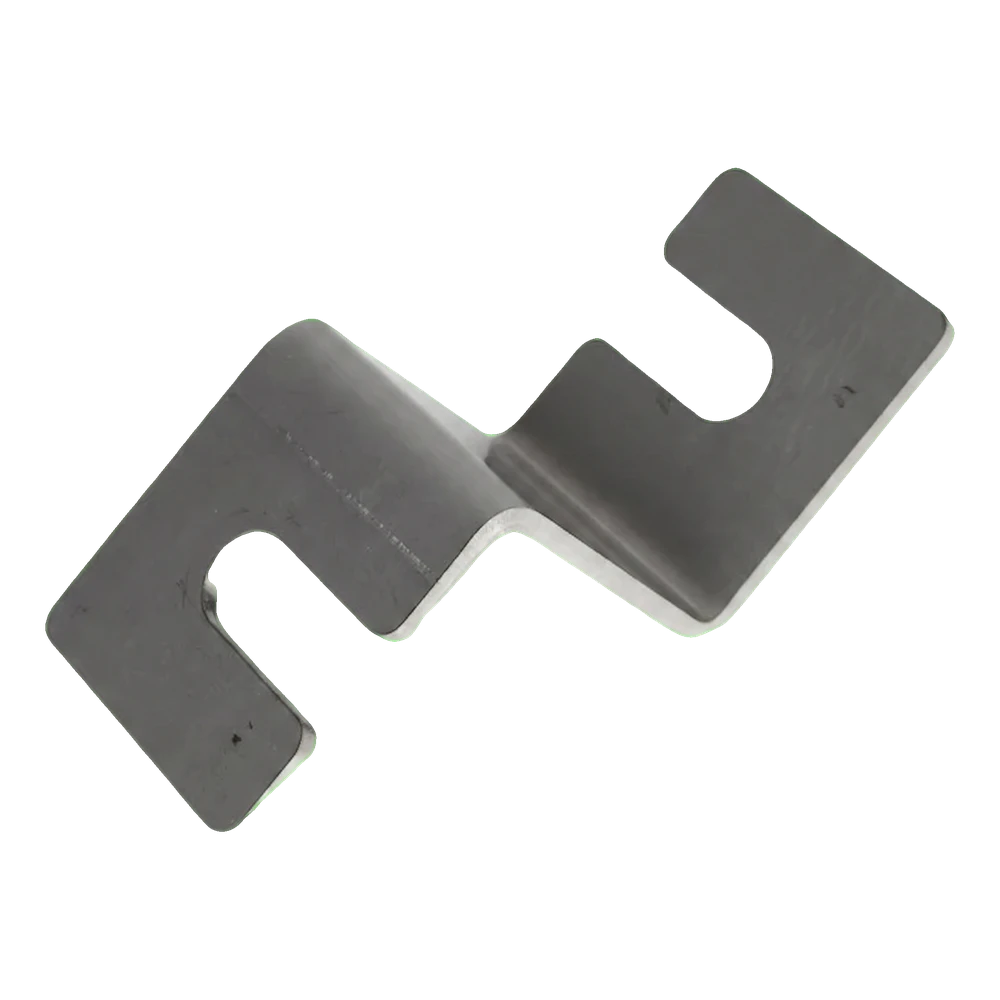

Escuadra cruzada PV de acero A2 44,5×40 mm – conector de perfiles 90°

La escuadra cruzada de acero inoxidable A2 (304) se utiliza para la unión duradera de perfiles de montaje en ángulo de 90° en sistemas fotovoltaicos. Este elemento, con dimensiones de 44,5 × 40 mm y un espesor de 2,5 mm, garantiza una conexión cruzada estable y resistente a la corrosión entre dos perfiles, sin necesidad de perforar orificios adicionales. La calidad del acero 304 garantiza resistencia a la mayoría de los ácidos oxidantes y una protección anticorrosiva duradera, lo cual es clave en instalaciones exteriores expuestas a condiciones climáticas variables. La escuadra se vende sin tornillos ni tuercas, por lo que el equipo instalador puede elegir los elementos de fijación adecuados según el tipo de perfil y los requisitos del proyecto.

Ventajas para el equipo de instalación

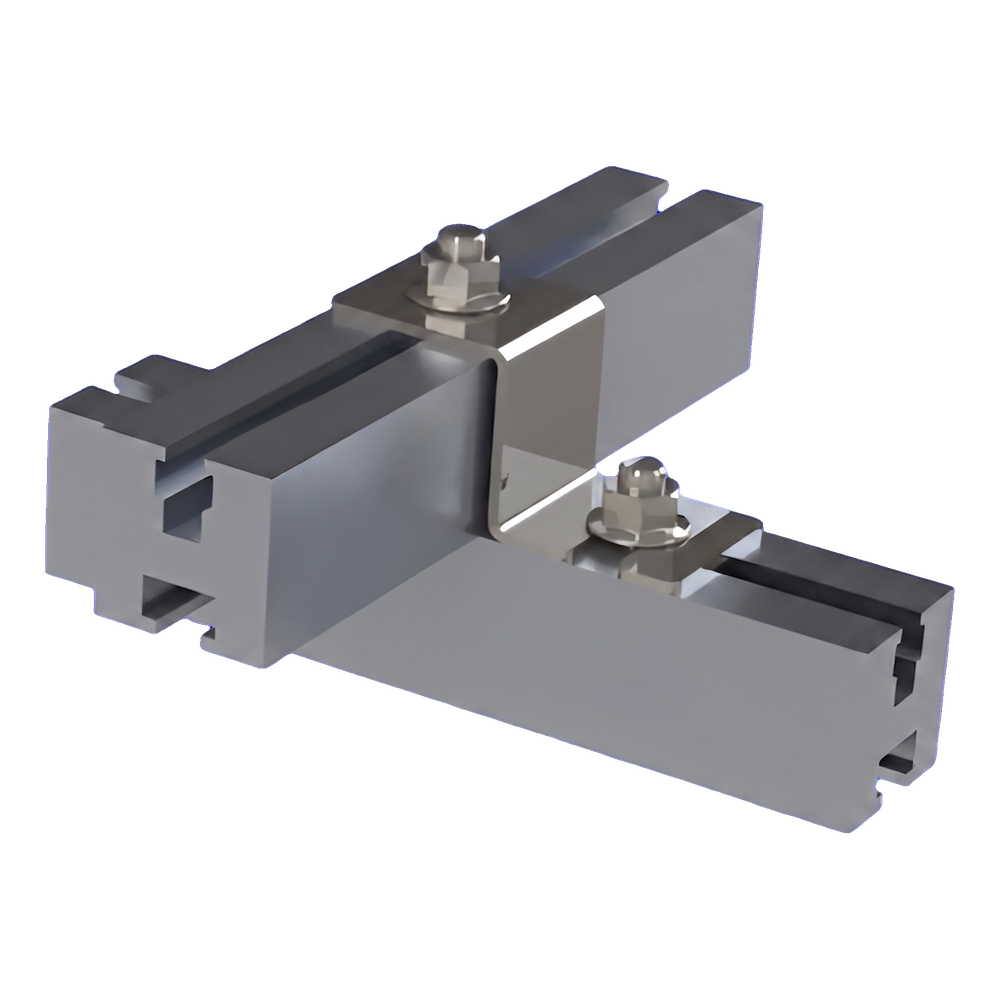

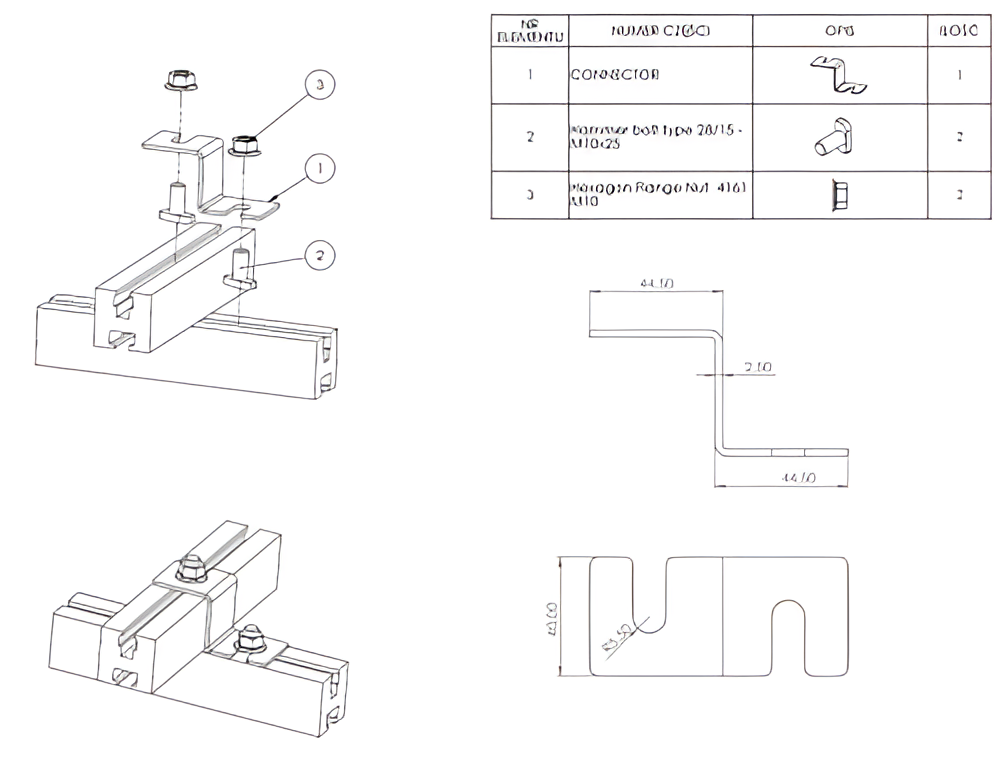

El diseño de la escuadra está pensado para trabajar con tornillos de cabeza de martillo tipo 28/15 M10×25 y tuercas de brida M10 (los elementos de fijación no están incluidos en el conjunto). La forma característica con dos cavidades permite un encaje seguro en los perfiles y una transmisión estable de las cargas en los nudos de la estructura. Gracias al uso de acero inoxidable A2, la escuadra conserva toda su resistencia y su aspecto estético durante todo el periodo de vida de la instalación, incluso en entornos con humedad elevada o ambientes salinos.

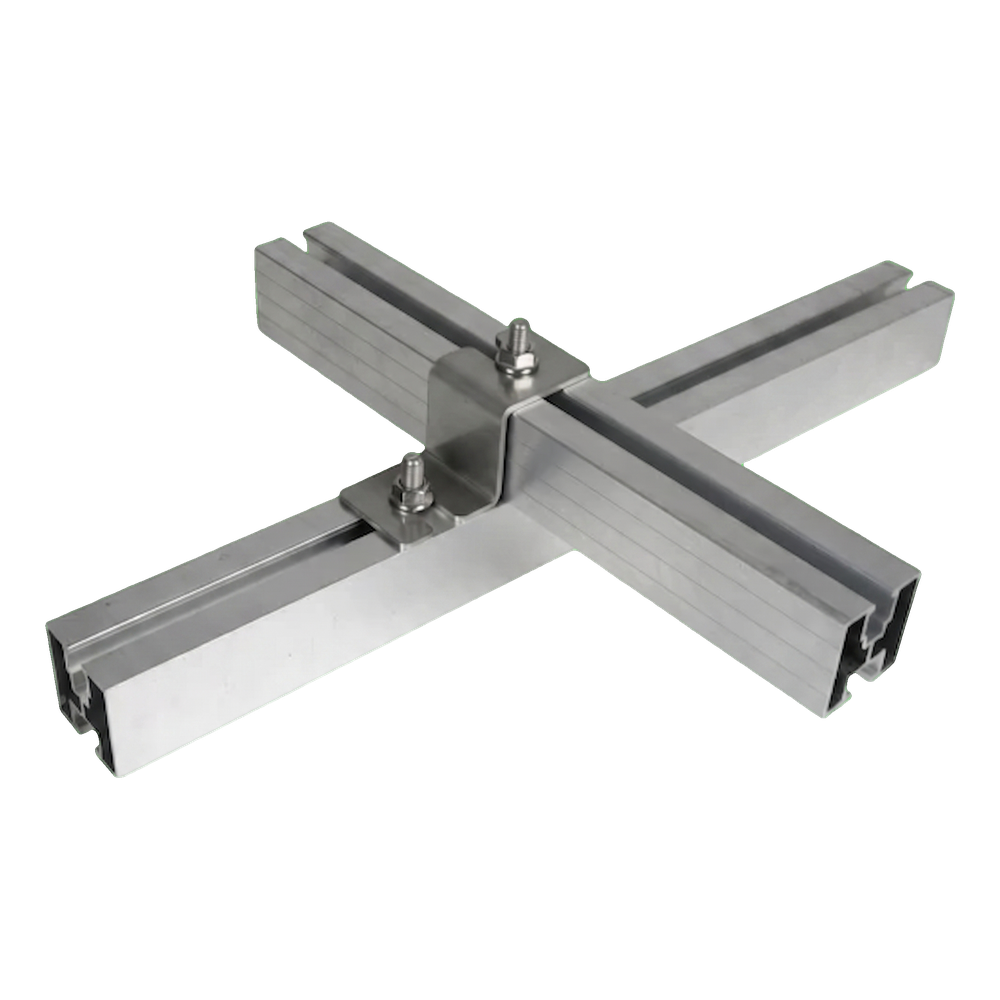

La unión cruzada terminada proporciona rigidez al nudo y una distribución uniforme de las fuerzas en ambas direcciones. La escuadra es adecuada tanto para estructuras de tejado como para instalaciones a nivel del suelo, en todos aquellos casos donde los perfiles de montaje deban cruzarse en ángulo recto. El plegado preciso y la repetibilidad de las dimensiones facilitan la planificación y aceleran el montaje en serie en grandes instalaciones fotovoltaicas.
