Fijación puntual vidrio 8-16,76mm fi 48/26/M10x38 con allen AISI304 satinado sistema plano

Ir a Opiniones sobre el producto

Fijación puntual redonda fi 48 mm de acero inoxidable AISI 304 con acabado satinado para fijación de vidrio de espesor 8-16,76 mm en barandillas. Sistema plano con rosca M10, regulación de posición mediante agujero ovalado 21,5×12 mm.

Ir a la descripción completa
con IVA sin IVA
Precio 7,04 €
incl. 21% IVA

Los gastos de envío no están incluidos en el precio.

PC
Disponibilidad:
En stock
Tiempo de envío: 24 horas

Características del producto

[PIM] uchwyty-do-szkla-punktowe #125

  • Material AISI 304
  • Acabado Satinado
  • Sistema de montaje Plano
  • Espesor del vidrio [mm] 8-16,76

Descripción

Fijación puntual para vidrio fi 48 mm AISI 304 satinado – sistema plano

Fijación puntual redonda fi 48 mm para montaje de vidrio en barandillas de acero inoxidable — diseñada para montaje en superficies planas. Fabricada en acero inoxidable AISI 304 con acabado satinado, lo que garantiza alta resistencia a la corrosión y un aspecto estético y discreto. La fijación admite vidrios de espesor desde 8 hasta 16,76 mm, por lo que funciona tanto en barandillas con vidrios templados como laminados.

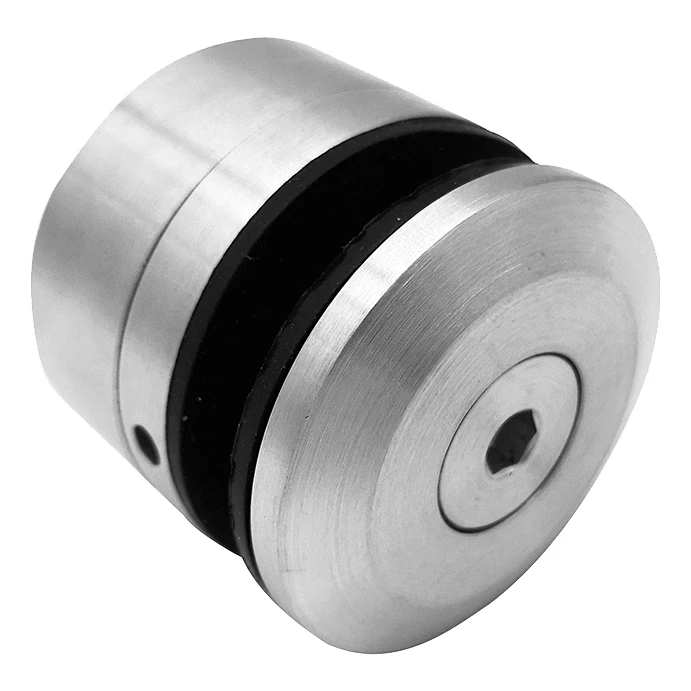

Fijación puntual para vidrio fi 48 mm de acero inoxidable AISI 304, acabado satinado
Fijación puntual para vidrio fi 48 mm de acero inoxidable AISI 304, acabado satinado

Construcción y montaje

La fijación tiene construcción de dos piezas con juntas de goma que protegen el vidrio de daños mecánicos y proporcionan una sujeción estable y sin holgura. El montaje se realiza con llave allen, lo que facilita el apriete preciso y permite una instalación rápida sin herramientas especializadas. El elemento de fijación está equipado con rosca M10, que sirve para la conexión con el anclaje instalado en la estructura portante. El agujero ovalado central de dimensiones 21,5 × 12 mm permite regular la posición de la fijación durante el montaje, lo que es especialmente útil para alinear las láminas de vidrio en vertical.

Plano dimensional de la fijación puntual fi 48 mm – vista frontal y sección lateral
Plano dimensional de la fijación puntual fi 48 mm – vista frontal y sección lateral

Dimensiones y especificación técnica

  • Diámetro exterior: fi 48 mm
  • Rosca de fijación: M10
  • Longitud del vástago roscado: 38 mm
  • Espesor del vidrio: 8–16,76 mm
  • Agujero requerido en el vidrio: fi 20 mm
  • Agujero ovalado (regulación): 21,5 × 12 mm
  • Espesor de la base: 3 mm
  • Profundidad de la parte cilíndrica: 10 mm
  • Profundidad del escalón interior: 5 mm
  • Material: acero inoxidable AISI 304
  • Acabado superficial: satinado
  • Sistema de montaje: plano (flat)
  • Peso: 0,42 kg
  • Volumen: 281,25 cm³

Aplicación

La fijación está destinada principalmente a barandillas de vidrio montadas en superficies planas — postes, paredes, perfiles de acero. Gracias al rango universal de espesor de vidrio (8–16,76 mm) se puede usar con vidrios templados de una capa y multicapa laminados (ej. 2×8,38 mm = 16,76 mm). El acabado satinado armoniza con otros elementos de barandillas de acero inoxidable cepillado, manteniendo un aspecto coherente en toda la instalación.
