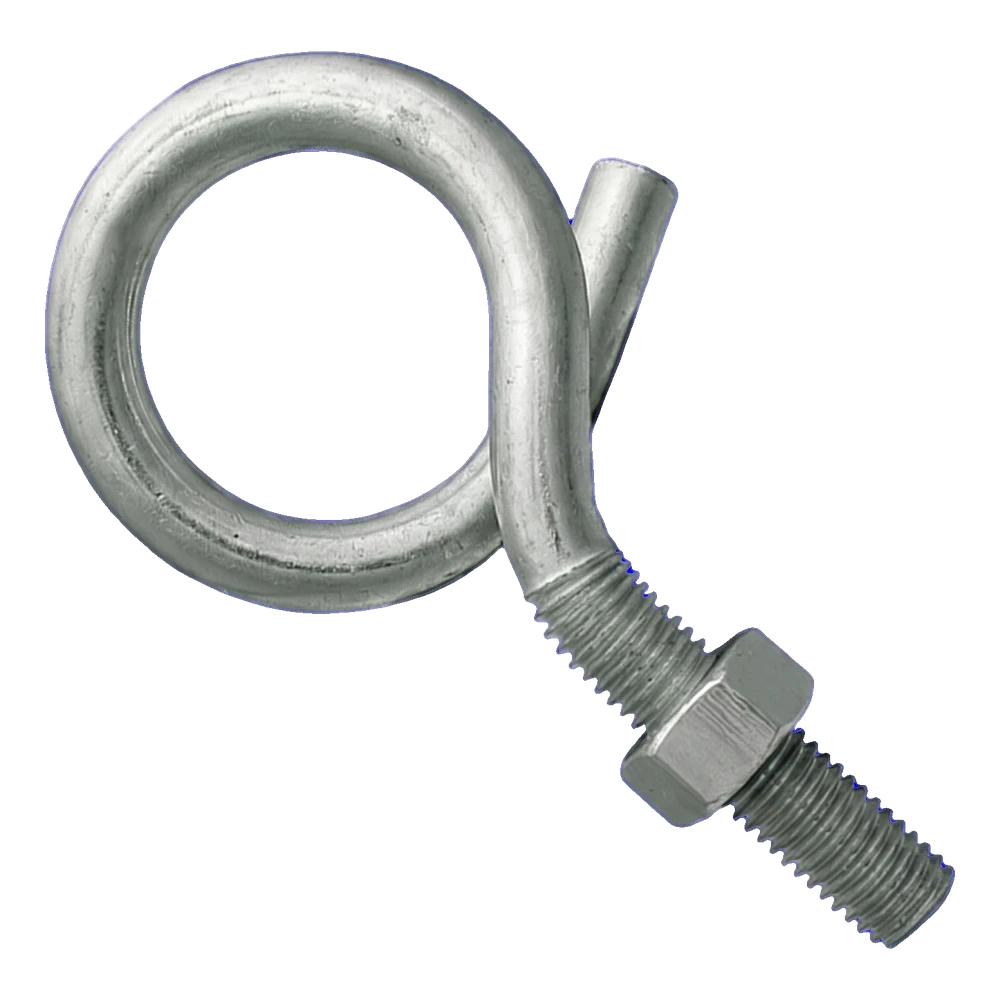

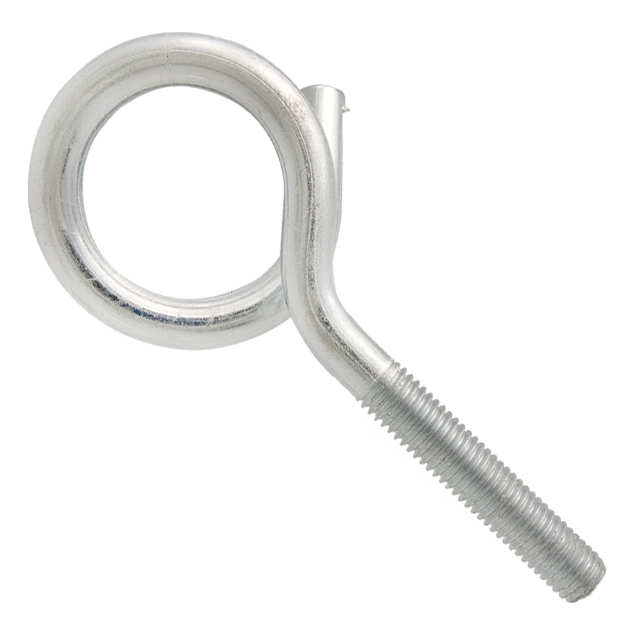

Gancho para columpio con rosca métrica zincado M10×160 mm

Varilla roscada terminada en una anilla cerrada con el extremo saliente, para enroscar en una rosca métrica, p. ej., para colgar columpios y cuerdas; acero de clase 5.8, zincado electrolítico

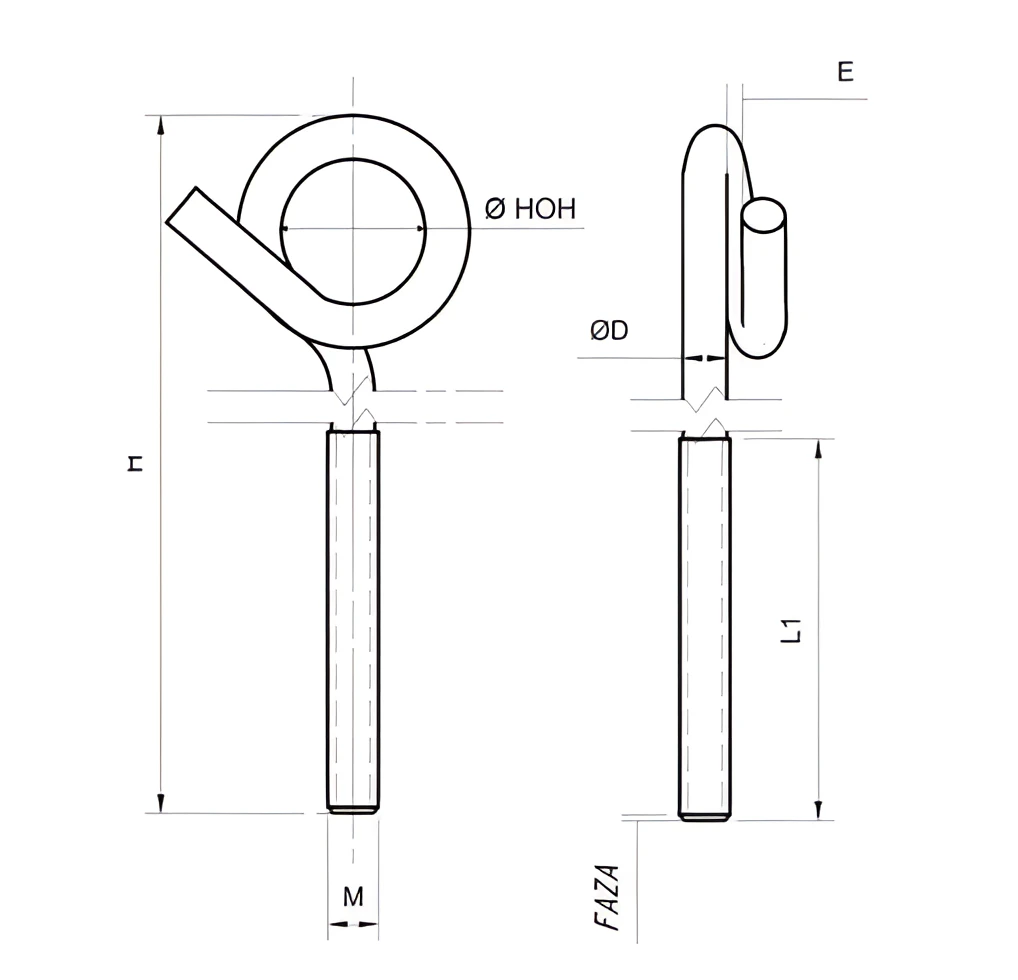

Abrir el plano acotado a tamaño completo

Sobre el producto

El gancho para columpios con rosca métrica sirve para colgar columpios, hamacas y cuerdas. Consiste en una varilla roscada terminada en una anilla cerrada con el extremo saliente. Se enrosca en un elemento con rosca interior, por ejemplo, un casquillo de anclaje, una tuerca o un orificio roscado.

La designación M10 indica la rosca métrica del gancho; la rosca del elemento de acoplamiento debe seleccionarse en función de ella. La longitud total H es de 160 mm y se mide desde el extremo de la rosca hasta el punto más alejado de la parte curvada. La longitud de rosca L1 es de 90 mm y el diámetro exterior de la parte curvada Dz es de 54 mm. Son valores nominales según la tabla del fabricante. Enrosca el gancho hasta la profundidad requerida por el elemento de acoplamiento y asegura la rosca que sobresalga de este con una contratuerca. Tras el montaje, orienta el extremo en la dirección de aplicación de la carga; no apliques cargas laterales sobre la parte curvada del gancho.

Material: acero. Clase de resistencia: 5.8. Recubrimiento: galvanizado electrolítico. El recubrimiento de zinc protege el acero frente a la corrosión en condiciones habituales; en caso de contacto con sal, productos químicos o humedad permanente, elige la versión según las condiciones de exposición. El fabricante no indica la capacidad de carga del gancho. La carga admisible depende del soporte y del método de fijación; la determina el proyecto o el fabricante del anclaje. No utilices el gancho para elevar cargas ni para asegurar personas.

Dimensiones

Material y recubrimiento

Unidad de venta

Selección y montaje

• ✓Selecciona la rosca del elemento de acoplamiento para M10: anclaje, tuerca o casquillo con rosca interior.
• ✓Enrosca el gancho hasta la profundidad requerida por el elemento de acoplamiento (rosca disponible: L1 = 90 mm); asegura la rosca que sobresalga del elemento con una contratuerca.
• ✓Tras el montaje, orienta el extremo en la dirección de aplicación de la carga; no apliques cargas laterales sobre la parte curvada del gancho.
