Grapa final H40 L50 con pin de puesta a tierra aluminio
Deja tu opinión sobre el producto

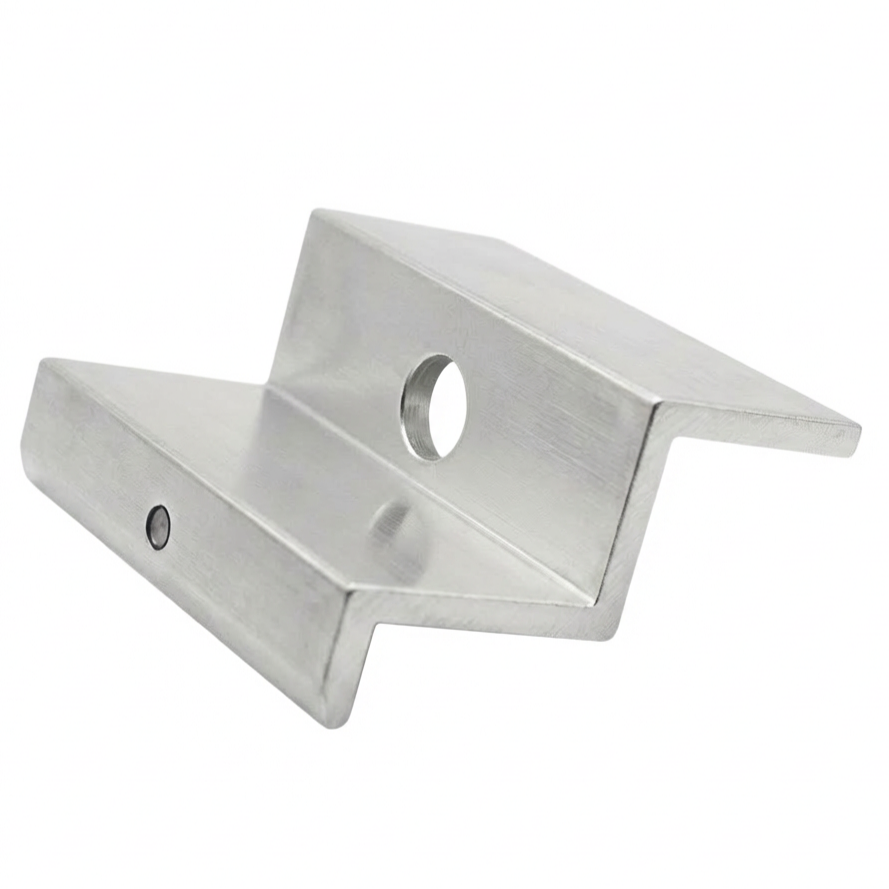

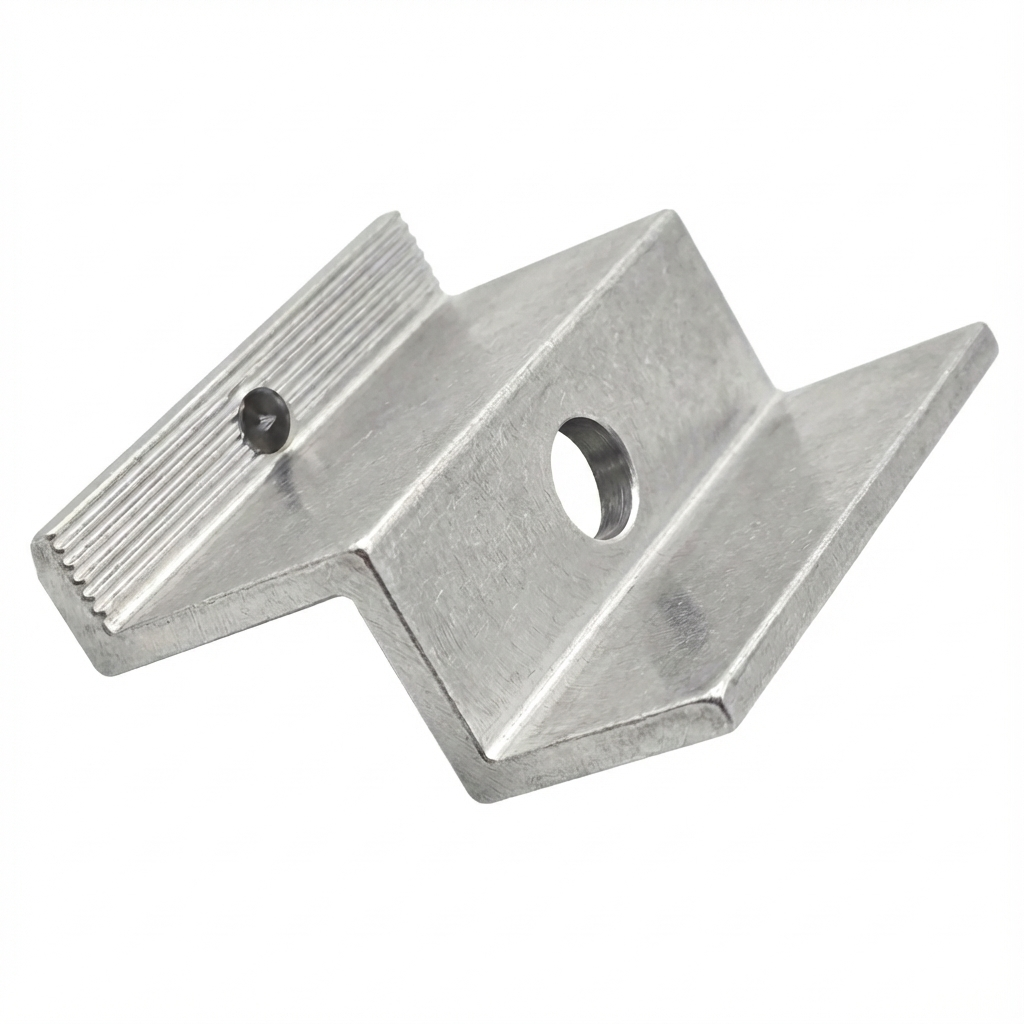

Grapa de presión terminal H40 con pin de puesta a tierra para módulos FV con marco de 40 mm. Fabricada en aluminio EN AW 6063-T66, garantiza la equipotencialización sin arandelas adicionales. Ideal para el montaje de paneles extremos en estructuras de soporte.
Los gastos de envío no están incluidos en el precio.
Los gastos de envío no están incluidos en el precio.
Código de producto: PV-03-80
Características del producto
[PIM] Klemy #34
- Tipo de grapa Grapa final
- Accesorios incluidos Sin accesorios
- Grosor del panel [mm] 40
- Color Plata
- Pin de puesta a tierra Sí
Descripción
Grapa final H40 L50 - en bruto con pin
Grapa de apriete final H40 con pin de puesta a tierra es un elemento de montaje profesional diseñado para fijar módulos fotovoltaicos con altura de marco de 40 mm. Fabricada en aleación de aluminio de alta calidad 6063-T66, garantiza una fijación duradera y segura de los paneles solares en la estructura de soporte. La superficie del elemento permanece en bruto, sin recubrimientos protectores adicionales, lo que permite una equipotencialización precisa y fiable entre los elementos de la instalación.
La característica distintiva de esta grapa es el pin de puesta a tierra integrado, que permite una equipotencialización rápida y eficaz entre el módulo fotovoltaico y la estructura de soporte. Durante el apriete, el pin perfora la capa anodizada del marco, garantizando la continuidad de la conexión. Esta solución no solo facilita el montaje – eliminando la necesidad de utilizar arandelas de puesta a tierra adicionales – sino que también reduce significativamente el tiempo de instalación y ofrece un alto nivel de seguridad y eficiencia de todo el sistema.
Esta solución innovadora apoya las instalaciones de protección contra rayos y sobretensiones, especialmente útil en sistemas fotovoltaicos. La grapa final con pin de puesta a tierra es ideal para paneles montados individualmente o en posiciones extremas de la fila.
Datos técnicos

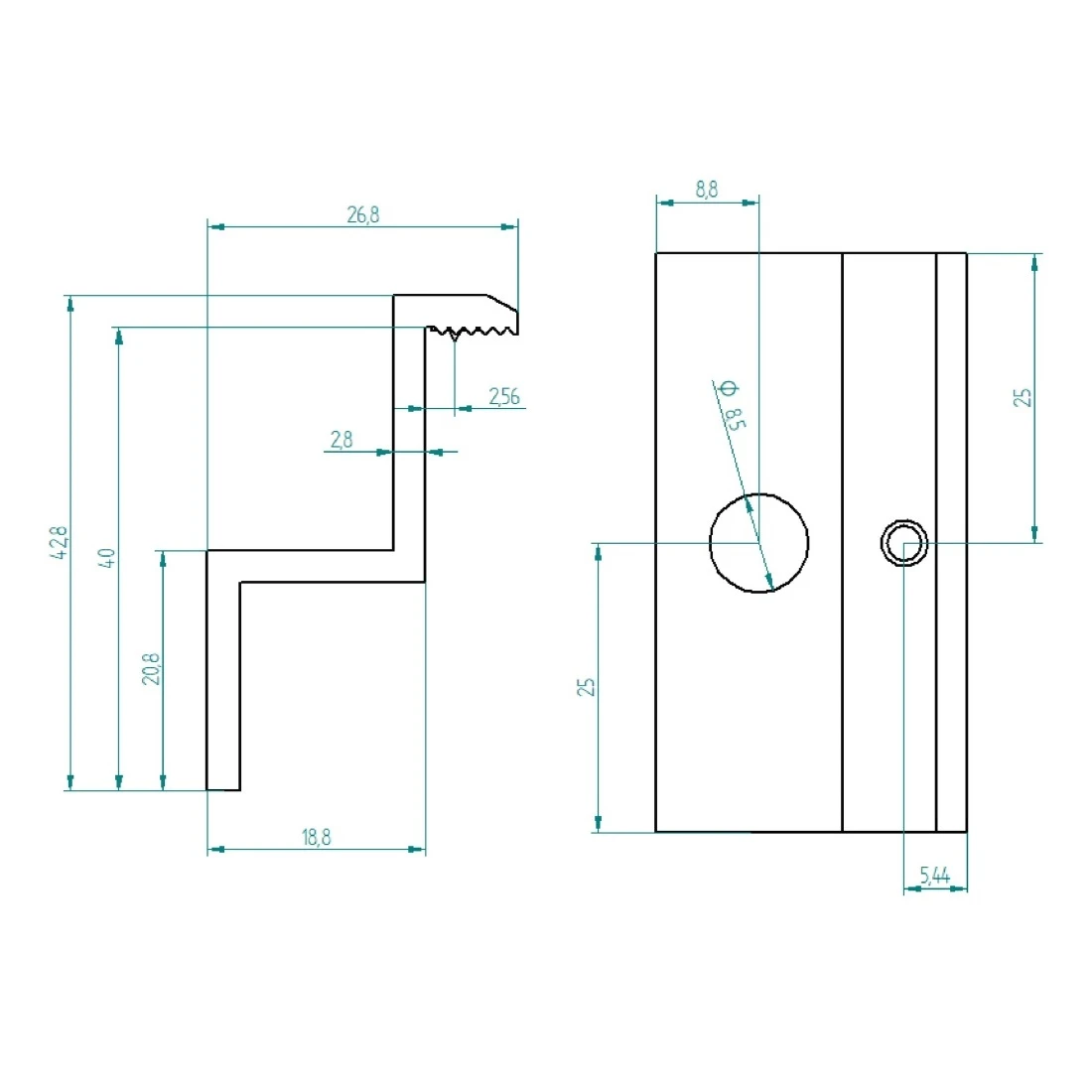

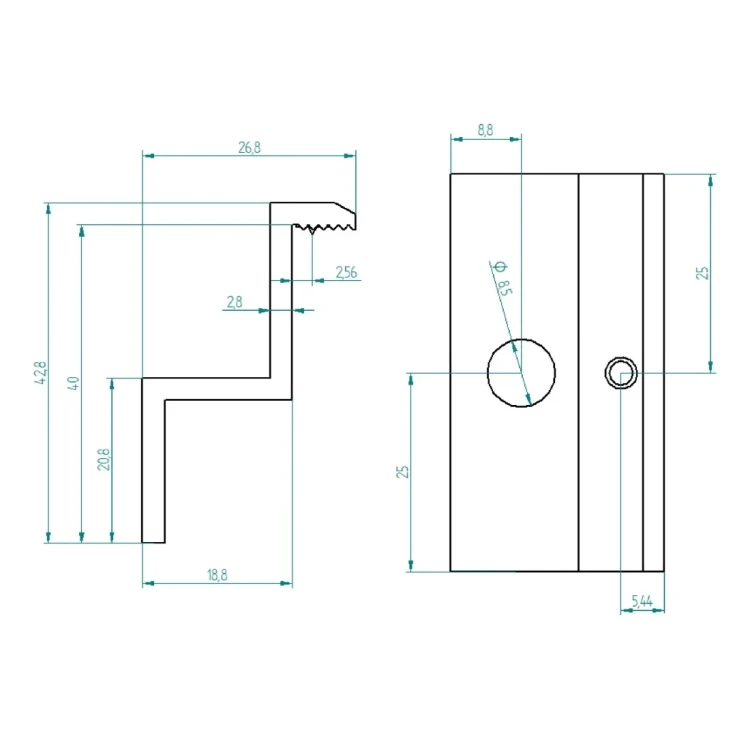

- Altura del marco del módulo: 40 mm
- Altura total: 42,8 mm
- Diámetro del orificio de montaje: 8,5 (M8)
- Material: aluminio EN AW 6063-T66
- Acabado: en bruto
- Par de apriete recomendado: valor según documentación del fabricante del módulo FV
- Tornillos utilizados: M8
Aplicación
La grapa de apriete final es un elemento de fijación esencial en instalaciones de módulos solares – sirve para fijar los paneles extremos de la fila al perfil de aluminio. El producto está destinado al montaje de módulos solares en cubiertas planas e inclinadas. Utilice la grapa final para fijar paneles al inicio y al final de cada fila. Entre paneles adyacentes en la fila se deben utilizar grapas intermedias.
Compatibilidad
- Perfiles de aluminio adaptados para tornillos hexagonales
- Perfiles de aluminio para tornillos tipo T
- Perfiles trapezoidales para cubiertas de chapa trapezoidal
Ventajas
- Material de alta calidad – fabricada en aluminio EN AW 6063-T66, se caracteriza por una gran resistencia a las condiciones atmosféricas
- Durabilidad – la alta calidad de fabricación garantiza una fijación duradera de la estructura de paneles fotovoltaicos
- Resistencia a la corrosión – resistente a la acción de factores externos y a la corrosión
- Resistencia mecánica – resistente a golpes y daños mecánicos
- Puesta a tierra integrada – el pin de puesta a tierra elimina la necesidad de utilizar arandelas de puesta a tierra, lo que reduce el tiempo y aumenta la comodidad del montaje
- Equipotencialización – garantiza la continuidad del contacto eléctrico entre el módulo y la estructura de soporte
- Ideal para paneles individuales – solución excelente para módulos montados individualmente o en posiciones extremas de la fila
Consejos de montaje
- Monte la grapa en el carril de montaje mediante una tuerca deslizante y un tornillo M8
- Coloque el panel fotovoltaico extremo en el área de la grapa, asegurándose de que el pin de puesta a tierra tenga contacto con el marco del módulo
- Apriete el tornillo según las recomendaciones del fabricante del módulo FV
- Para cada fila de paneles se necesitan mínimo cuatro grapas finales – dos al inicio, dos al final de la fila de paneles
- No utilice grapas finales anodizadas o lacadas con pin. En ese caso, utilice una grapa final sin pin y una chapa de contacto especial montada entre el marco del panel y el perfil de aluminio
Contenido del embalaje Grapa de apriete final H40 con pin de puesta a tierra. Atención: tornillos, tuercas y tuercas deslizantes deben adquirirse por separado.
