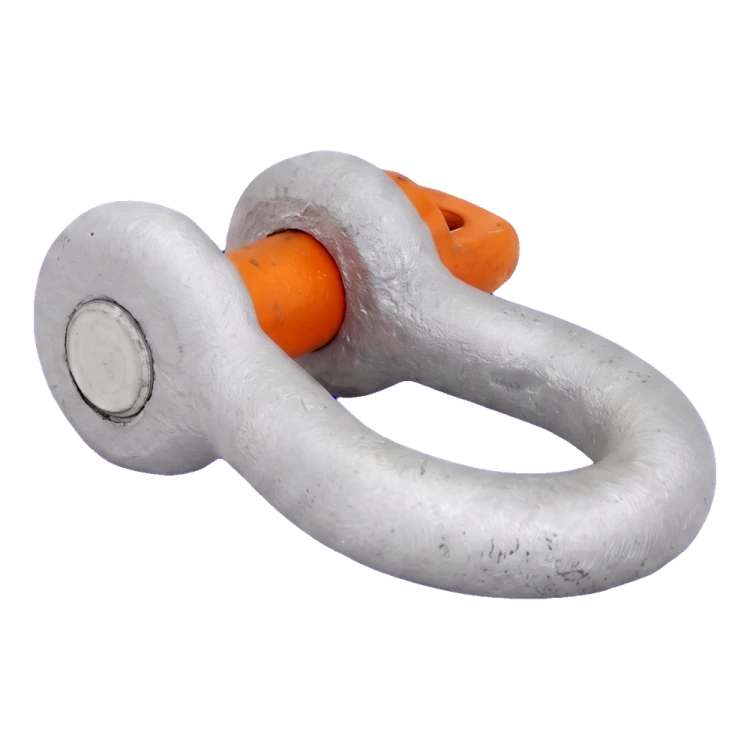

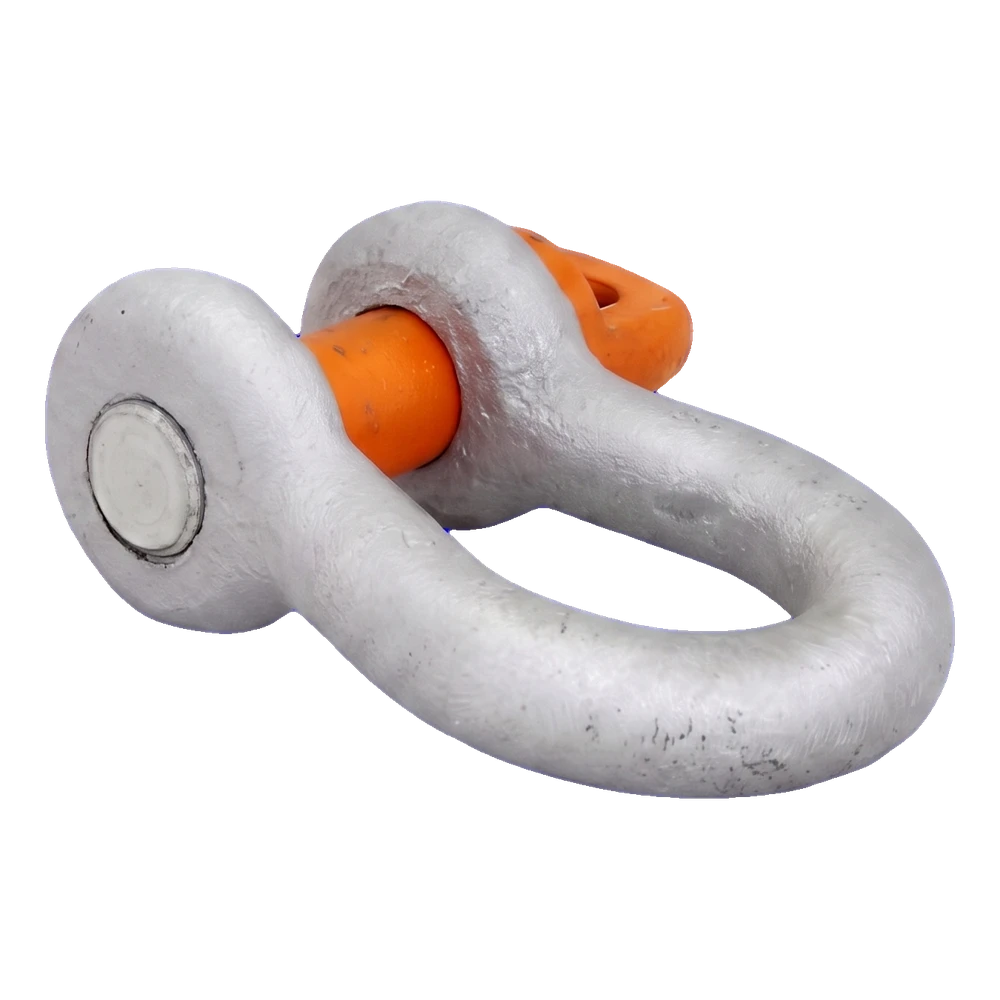

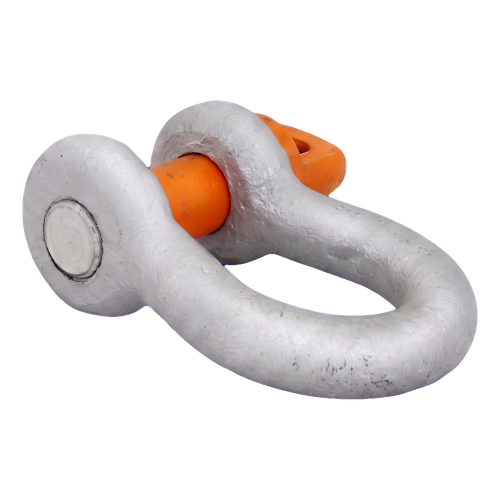

Grillete de lira galvanizado 1 t – perno Ø11 mm, EN 13889

Grillete forjado con arco redondeado (omega) y pasador roscado, para unir eslingas, cables y cadenas; cuerpo galvanizado

Abrir el plano acotado a tamaño completo

Sobre el producto

El grillete de lira forjado sirve para unir eslingas, cables y cadenas. Dispone de un arco redondeado y un pasador roscado. El arco permite alojar varios elementos a la vez.

El tamaño en pulgadas es 3/8". El diámetro de la barra del arco es de 10 mm y el diámetro del pasador es de 11 mm. Las dimensiones interiores son: separación interior de 16 mm, altura interior de 36 mm y radio interior del arco de 13 mm. La altura del ojo es de 25 mm y la altura total es de 64 mm. Son valores nominales según la tabla de dimensiones del proveedor. No superes la carga de trabajo de 1 t: se aplica a cargas alineadas con el eje del grillete. Con varias eslingas en el arco, ten en cuenta el ángulo de apertura. Enrosca el pasador hasta el tope y, en las uniones permanentes, asegúralo para evitar que se desenrosque, por ejemplo, pasando un alambre por el orificio de la cabeza del pasador.

Material: acero aleado estampado, templado y revenido. Acabado: cuerpo galvanizado, pasador pintado. El recubrimiento de zinc protege el acero frente a la corrosión en condiciones habituales; en caso de contacto con sal, productos químicos o humedad permanente, elige una versión adecuada a las condiciones de exposición. La carga de rotura de 4 t no es la carga de trabajo; el coeficiente de seguridad es 4:1. Norma: EN 13889 (cargas, coeficiente y norma según los datos del proveedor). Antes de cada uso, revisa el grillete y el pasador; no utilices elementos deformados, agrietados o con la rosca dañada. Para elevar cargas, utilízalo conforme a la normativa y a la documentación del accesorio.

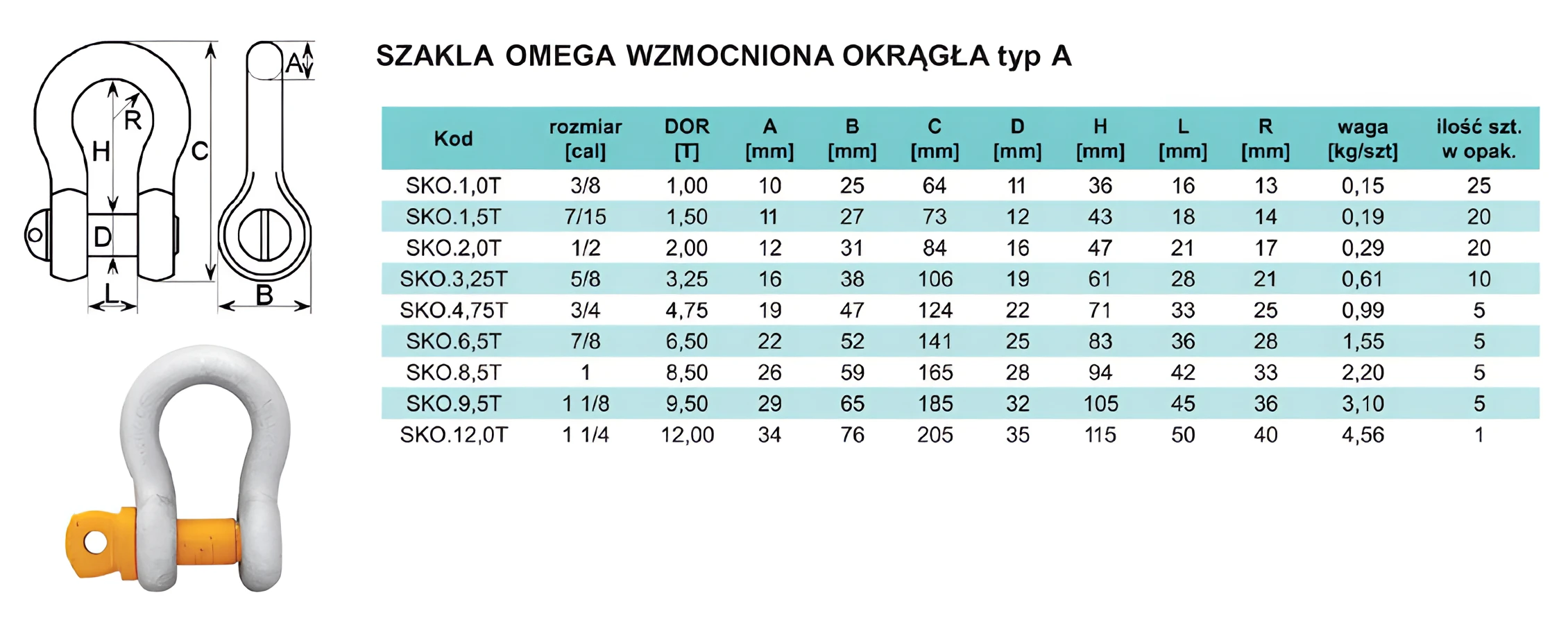

Dimensiones según tabla

Material y resistencia

Unidad de venta

Selección y montaje

• ✓Elige el grillete en función de la carga; no superes la carga de trabajo de 1 t.
• ✓Con varias eslingas en el arco, ten en cuenta el ángulo de apertura; la carga de trabajo se aplica a cargas alineadas con el eje del grillete.
• ✓Enrosca el pasador hasta el tope; si la unión es permanente, asegúralo para evitar que se desenrosque (por ejemplo, pasando un alambre por el orificio de la cabeza del pasador).
