Grillete de lira galvanizado 2 t – perno Ø16 mm, EN 13889

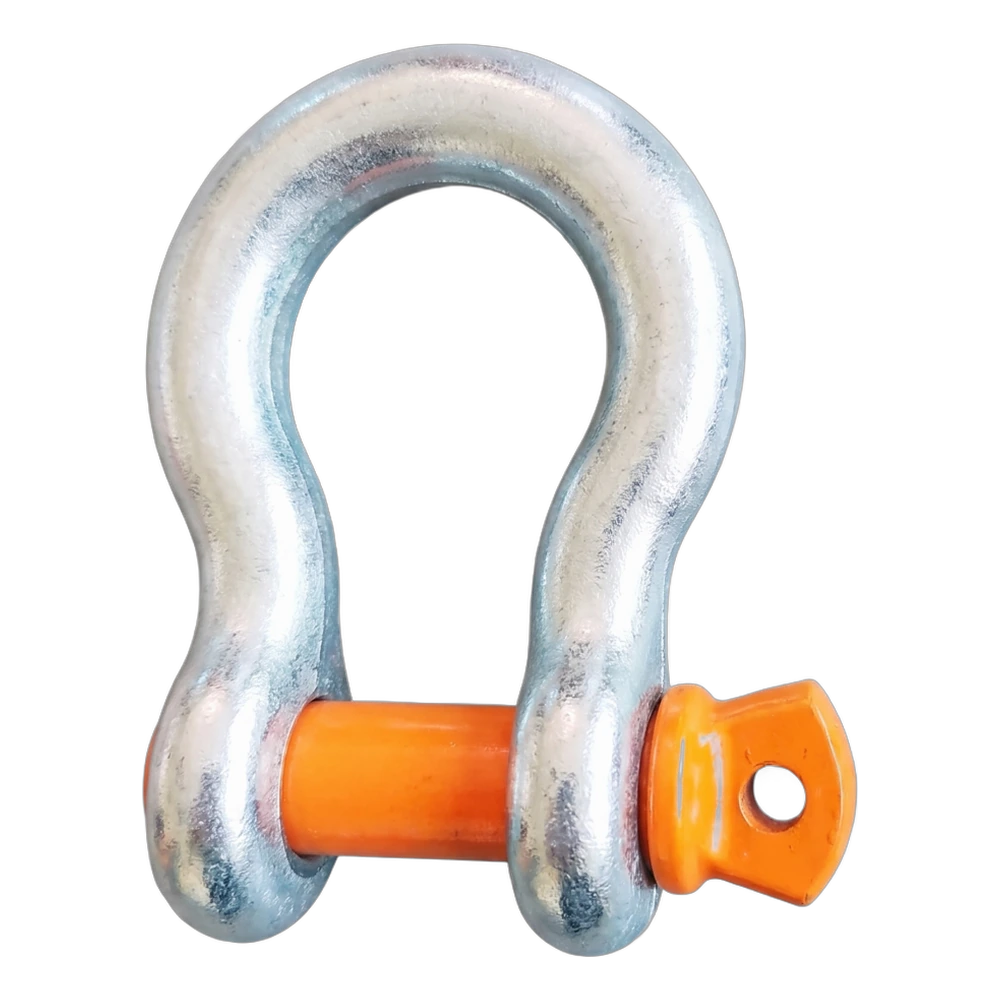

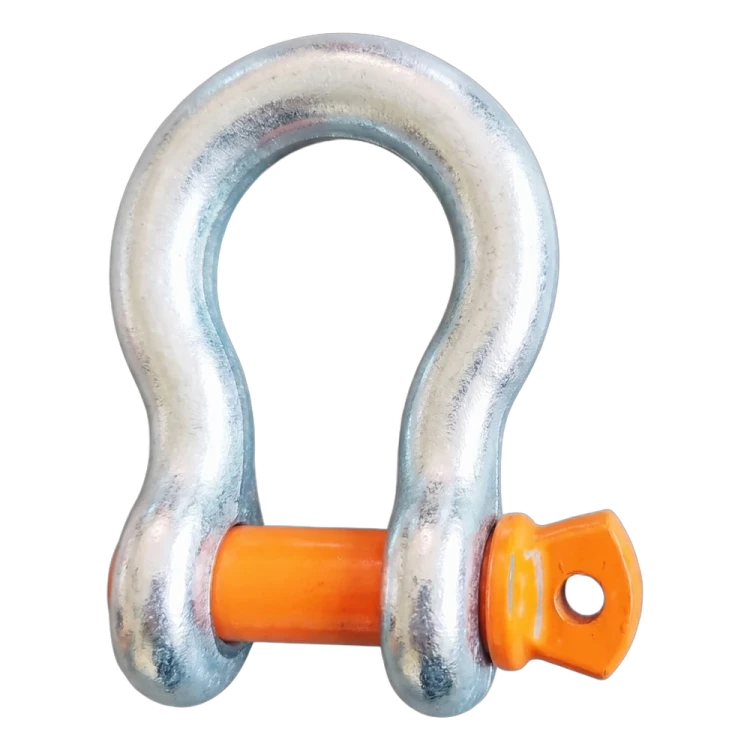

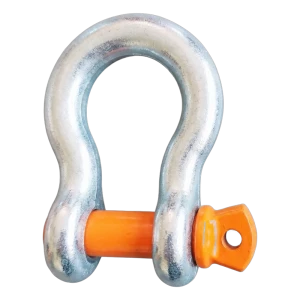

Grillete forjado con arco redondeado (omega) y pasador roscado, para unir eslingas, cables y cadenas; cuerpo galvanizado

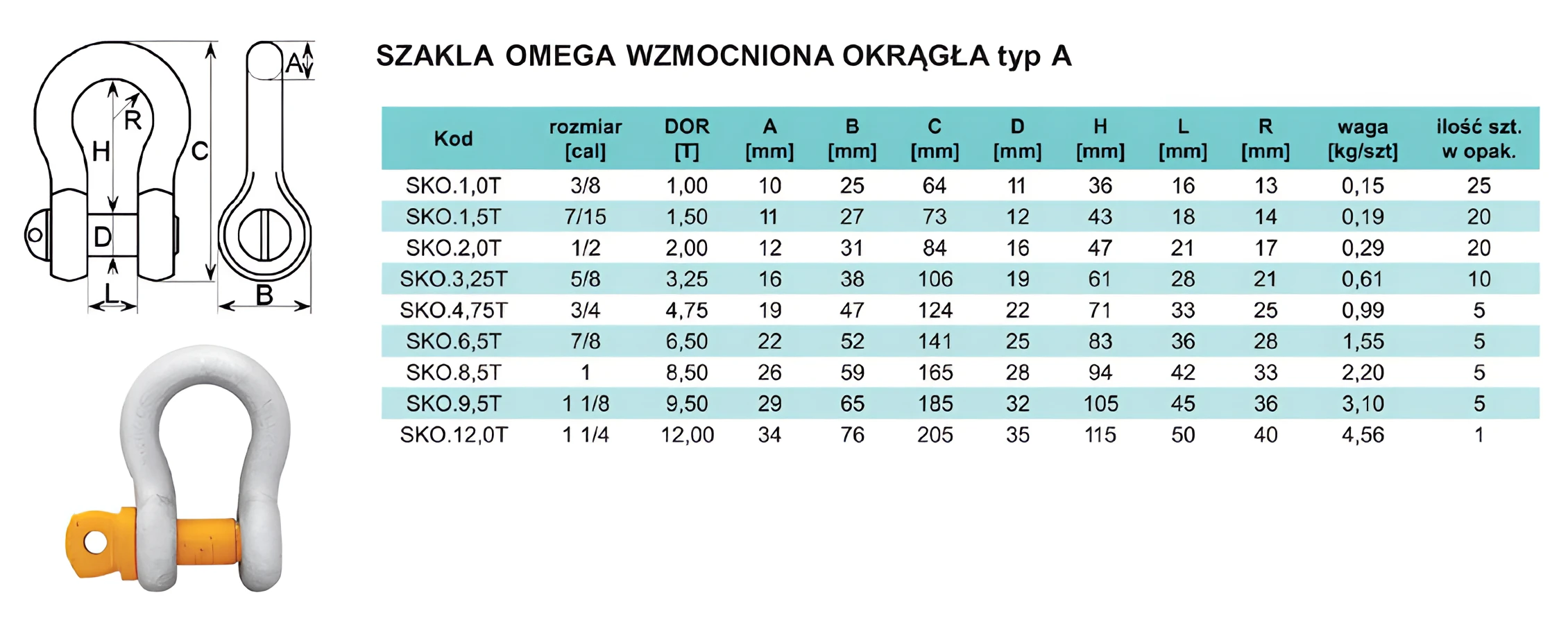

Abrir el plano acotado a tamaño completo

Sobre el producto

El grillete de lira forjado sirve para unir eslingas, cables y cadenas. Dispone de un arco redondeado y un pasador roscado. El arco permite alojar varios elementos a la vez.

El tamaño en pulgadas es 1/2". El diámetro de la barra del arco es de 12 mm y el diámetro del pasador es de 16 mm. Las dimensiones interiores son: separación interior de 21 mm, altura interior de 47 mm y radio interior del arco de 17 mm. La altura del ojo es de 31 mm y la altura total es de 84 mm. Son valores nominales según la tabla de dimensiones del proveedor. No superes la carga de trabajo de 2 t: se aplica a cargas alineadas con el eje del grillete. Con varias eslingas en el arco, ten en cuenta el ángulo de apertura. Enrosca el pasador hasta el tope y, en las uniones permanentes, asegúralo para evitar que se desenrosque, por ejemplo, pasando un alambre por el orificio de la cabeza del pasador.

Material: acero aleado estampado, templado y revenido. Acabado: cuerpo galvanizado, pasador pintado. El recubrimiento de zinc protege el acero frente a la corrosión en condiciones habituales; en caso de contacto con sal, productos químicos o humedad permanente, elige una versión adecuada a las condiciones de exposición. La carga de rotura de 8 t no es la carga de trabajo; el coeficiente de seguridad es 4:1. Norma: EN 13889 (cargas, coeficiente y norma según los datos del proveedor). Antes de cada uso, revisa el grillete y el pasador; no utilices elementos deformados, agrietados o con la rosca dañada. Para elevar cargas, utilízalo conforme a la normativa y a la documentación del accesorio.

Dimensiones según tabla

Material y resistencia

Unidad de venta

Selección y montaje

• ✓Elige el grillete en función de la carga; no superes la carga de trabajo de 2 t.
• ✓Con varias eslingas en el arco, ten en cuenta el ángulo de apertura; la carga de trabajo se aplica a cargas alineadas con el eje del grillete.
• ✓Enrosca el pasador hasta el tope; si la unión es permanente, asegúralo para evitar que se desenrosque (por ejemplo, pasando un alambre por el orificio de la cabeza del pasador).
