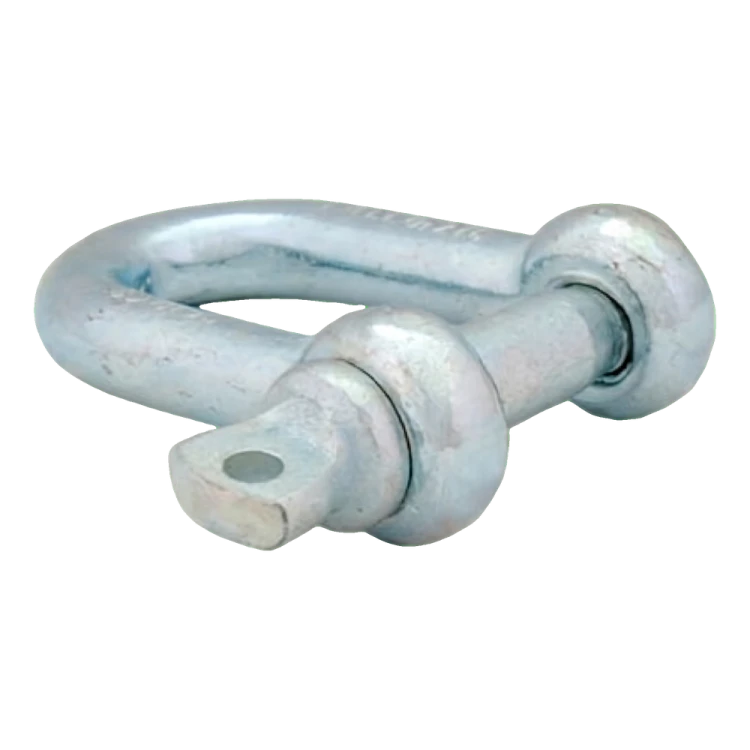

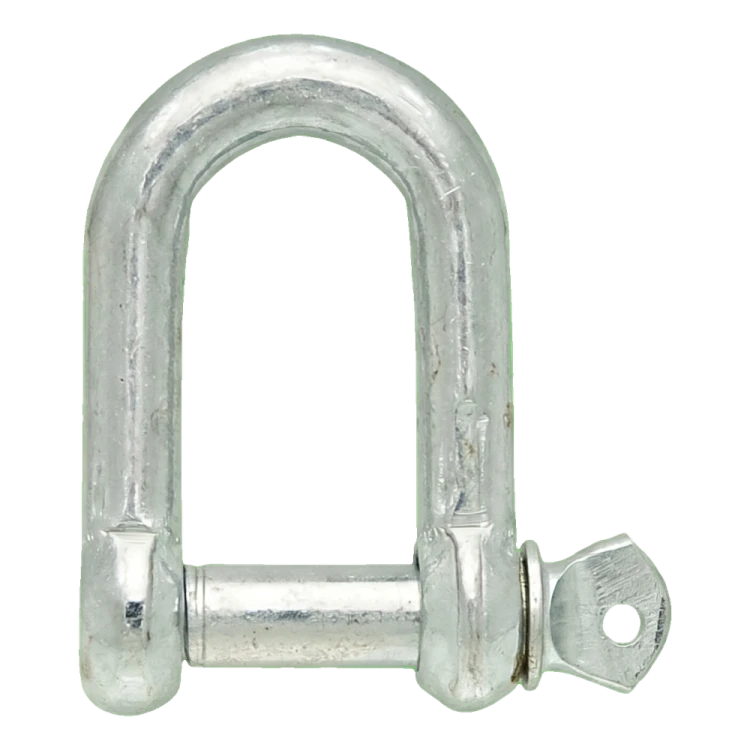

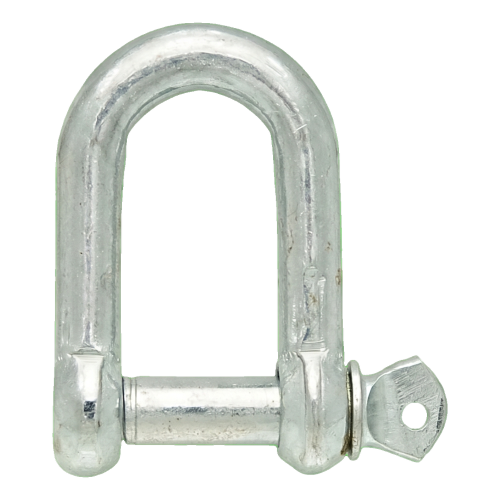

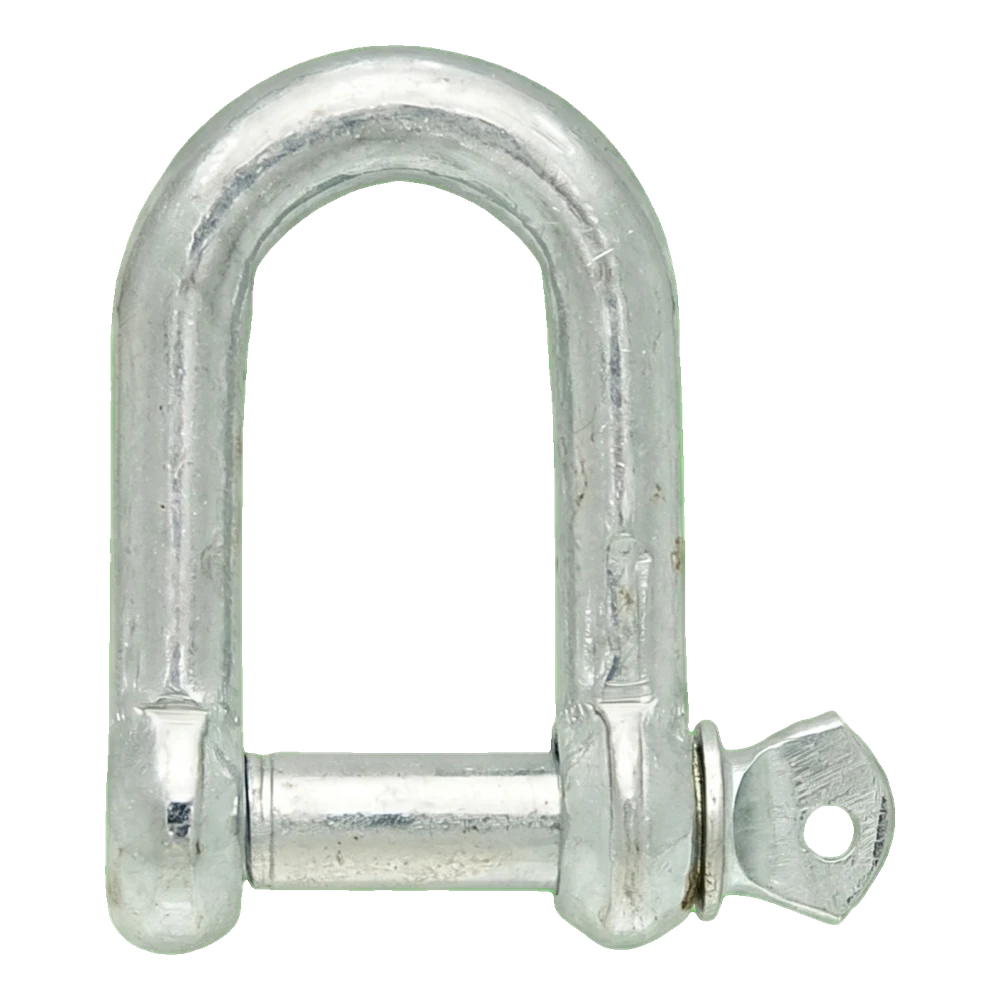

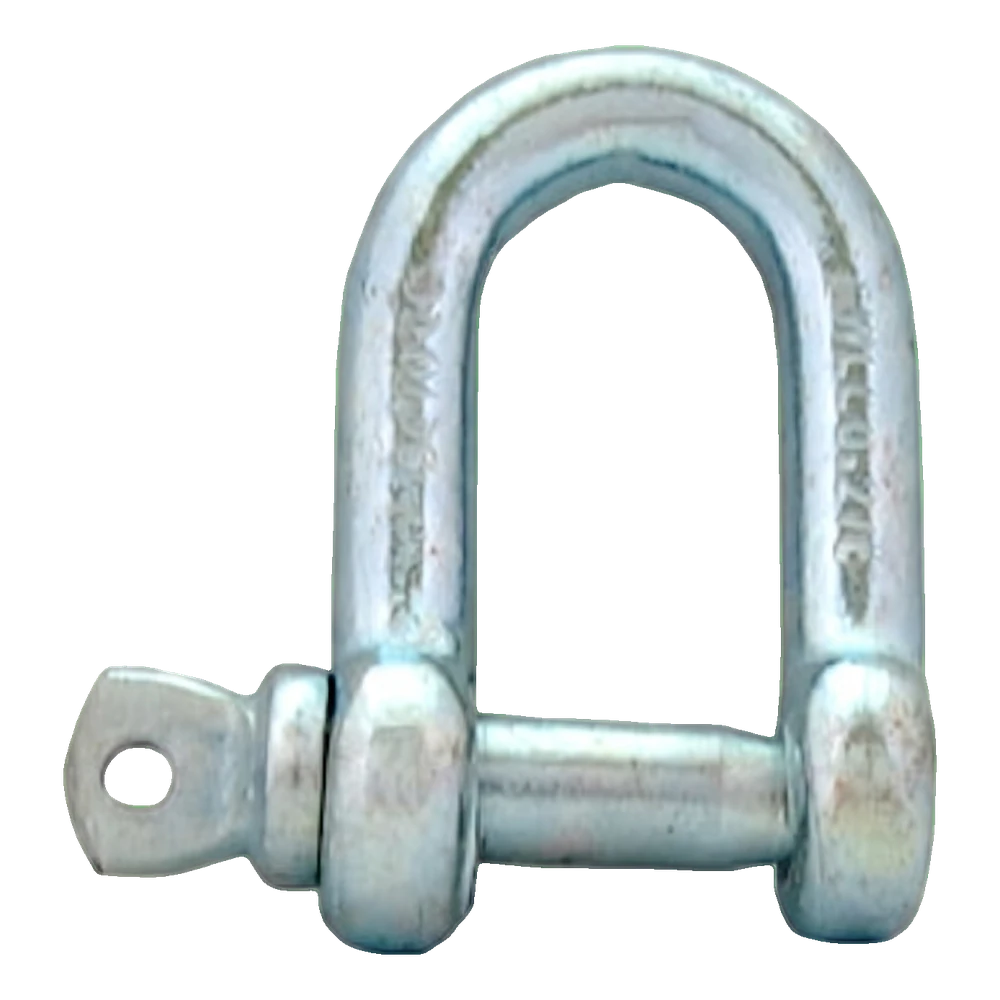

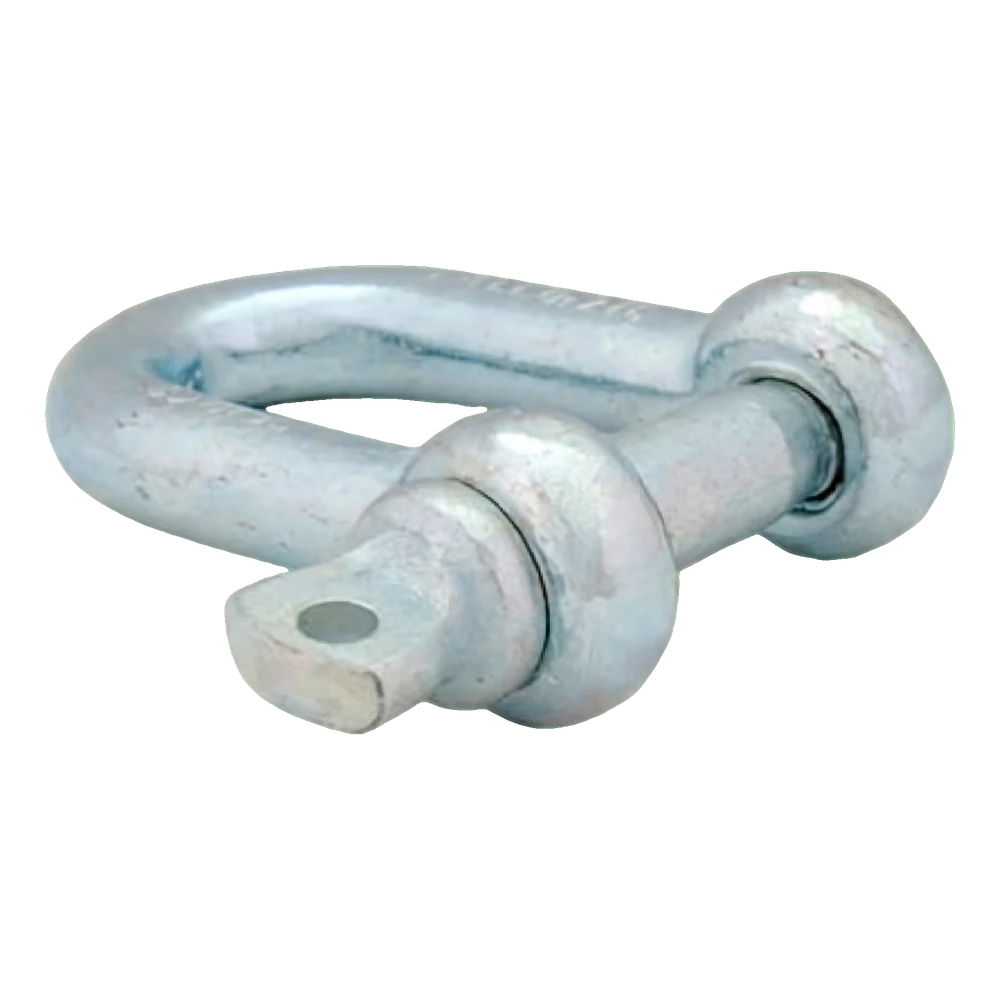

Grillete recto galvanizado 28 mm – perno roscado M28

Grillete recto (alargado) con pasador roscado para unir cables, cadenas y eslingas; acero galvanizado

Abrir el plano acotado a tamaño completo

Sobre el producto

El grillete recto (alargado) con pasador roscado sirve para unir cables, cadenas, eslingas, cables con guardacabos y puntos de sujeción. Proporciona una unión desmontable.

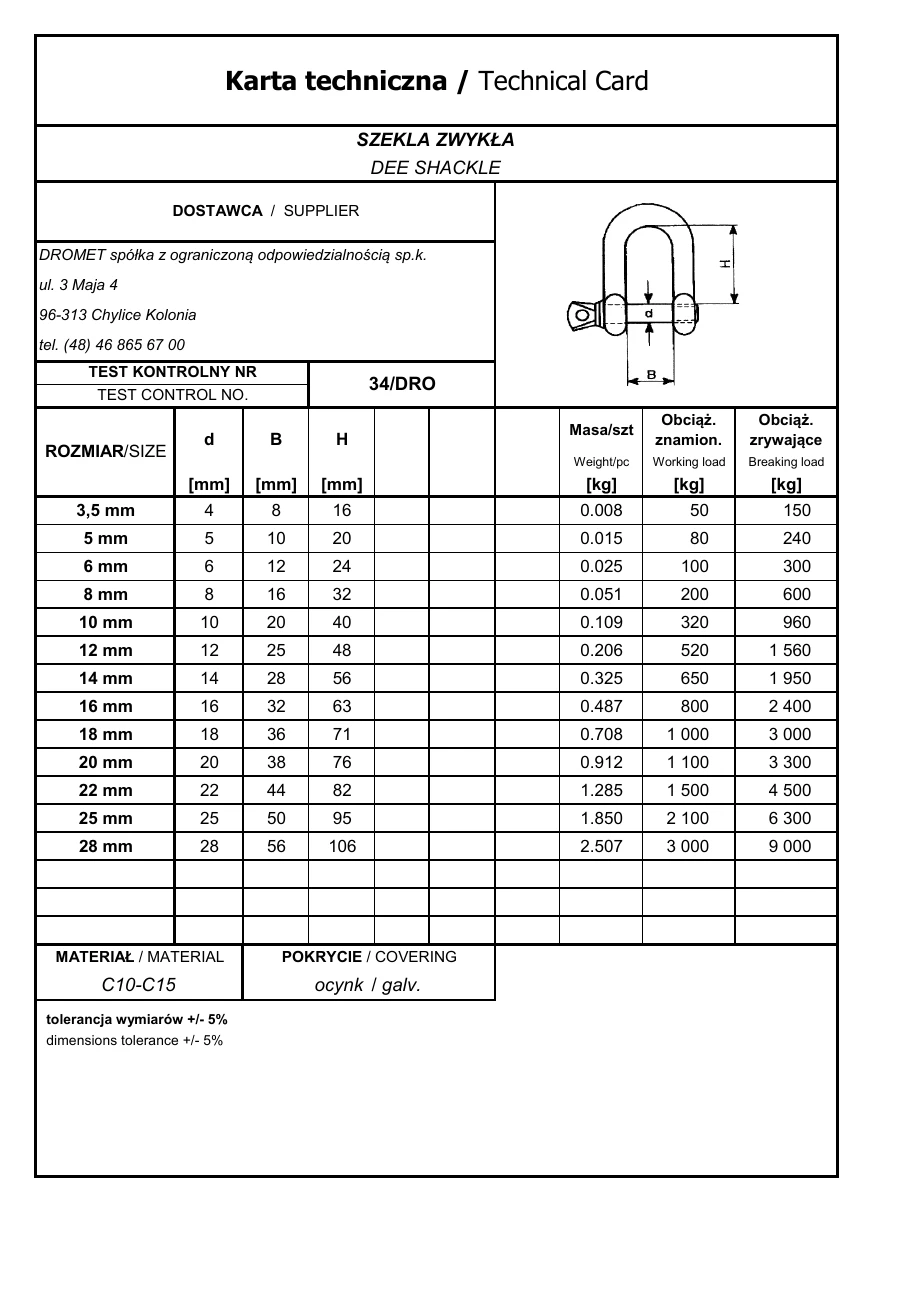

El diámetro del pasador d es de 28 mm y su rosca es M28. La dimensión B indica la anchura interior y H, la altura interior del grillete. Por tanto, el espacio interior del grillete es de 56 × 106 mm; comprueba que los elementos a unir caben en él. Son valores nominales según la ficha técnica del fabricante. Elige el grillete en función de la carga: no superes la carga de trabajo de 3000 kg. Enrosca el pasador hasta el tope; si la unión es permanente, asegúralo para evitar que se desenrosque, por ejemplo, pasando un alambre por el orificio de la cabeza del pasador.

Material: acero C10–C15. Recubrimiento: galvanizado. El recubrimiento de zinc protege el acero frente a la corrosión en condiciones habituales. En caso de contacto con sal, productos químicos o humedad constante, elige un acabado adecuado para las condiciones de exposición. La carga de trabajo corresponde a una carga aplicada a lo largo del eje del grillete; la carga lateral reduce su capacidad de carga. La carga de rotura de 9000 kg indicada en la ficha técnica del fabricante no es la carga de trabajo. El grillete no está destinado a elevar cargas por encima de personas ni al aseguramiento de personas.

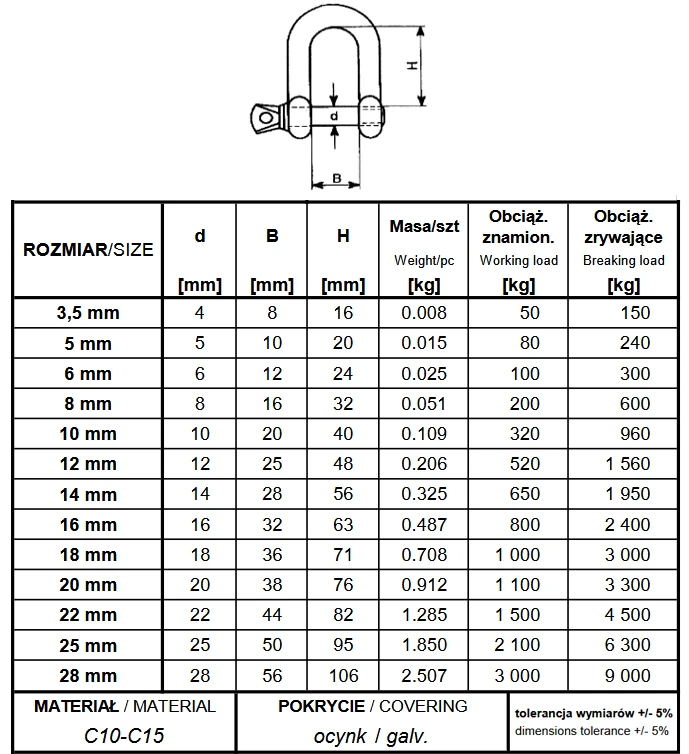

Dimensiones según la ficha

Material y resistencia

Unidad de venta

Selección y montaje

• ✓Elige el grillete en función de la carga: no superes la carga de trabajo de 3000 kg.
• ✓Comprueba que los elementos a unir caben en el espacio interior del grillete B × H = 56 × 106 mm.
• ✓Enrosca el pasador hasta el tope; si la unión es permanente, asegúralo para evitar que se desenrosque (por ejemplo, pasando un alambre por el orificio de la cabeza del pasador).
