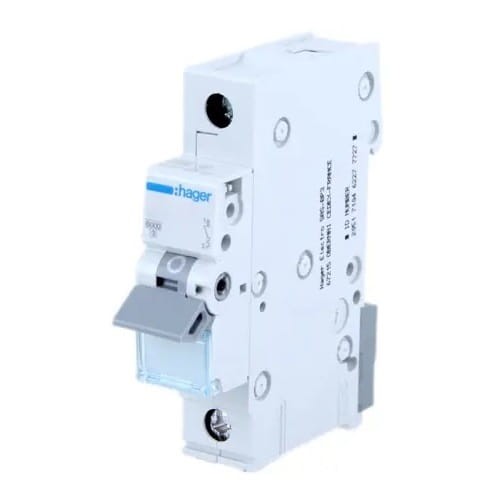

Hager Interruptor Magnetotérmico B 10A 1P 6kA
Deja tu opinión sobre el producto
Interruptor magnetotérmico MCB 1P B10A con capacidad de corte 6kA. Tensión nominal 230/400V AC 50/60Hz, característica B con disparo retardado. Montaje en carril DIN 35mm, bornes atornillados 1-25mm². Conformidad EN 60898-1, grado de protección IP20.
Los gastos de envío no están incluidos en el precio.
Los gastos de envío no están incluidos en el precio.
Elige la variante:
Las variantes individuales pueden diferir en precio
Opciones de envasado
Código de producto:
Características del producto
[PIM] wylaczniki-nadpradowe-i-silnikowe #90
- Característica de disparo B
- Tipo de interruptor sobrecorriente
- Corriente nominal [A] 10A
- Número de polos 1P
- Poder de corte [kA] 6 kA
- Marca HAGER
Descripción
Hager Interruptor Magnetotérmico B 10A 1P 6kA
El interruptor magnetotérmico MCB B 10A 1P 6kA MBN110E de la marca Hager, conocido también como interruptor automático, desempeña un papel fundamental en las instalaciones eléctricas, garantizando la seguridad mediante la interrupción de la continuidad del circuito cuando la corriente supera el valor permitido.
El modelo MBN110E protege contra los efectos de sobreintensidades excesivas (sobrecargas y cortocircuitos) hasta 6kA. Se caracteriza por un funcionamiento retardado, proporcionando una protección eficaz de equipos insensibles a sobrecargas térmicas y con bajas corrientes de arranque.
Construcción del interruptor MBN110E:
- 1 - palanca de accionamiento
- 2 - mecanismo de disparo
- 3 - contacto fijo y contacto móvil
- 4 - bornes de conexión
- 5 - disparador térmico bimetálico (sobrecarga)
- 6 - tornillo de ajuste
- 7 - disparador electromagnético (cortocircuito)
- 8 - cámara de extinción (para extinción del arco eléctrico)

Construcción
| Parámetro | Valor |
|---|---|
| Número de polos protegidos | 1 |
| Número de polos | 1 P |
| Tipo de interruptor magnetotérmico | B |
Características eléctricas
| Parámetro | Valor |
|---|---|
| Poder de corte nominal en cortocircuito Icn | 6 kA |
| Tensión nominal de servicio Ue | 230/400 V |
| Frecuencia nominal | 50/60 Hz |
| Tipo de tensión de alimentación | AC |
Tensión
| Parámetro | Valor |
|---|---|
| Tensión nominal de aislamiento Ui | 500 V |
| Tensión nominal soportada al impulso Uimp | 4000 V |
Corriente
| Parámetro | Valor |
|---|---|
| Corriente nominal | 10A |
| Poder de corte nominal en cortocircuito 230 V 50 Hz | 6 kA |
| Poder de corte de servicio en cortocircuito Ics | 6 kA |
Potencia
| Parámetro | Valor |
|---|---|
| Pérdida máxima de potencia por polo según norma | 3 W |
| Pérdidas totales de potencia para corriente nominal | 2,75 W |
| Pérdidas de potencia por polo para corriente nominal | 2,75 W |
Resistencia
| Parámetro | Valor |
|---|---|
| Resistencia eléctrica (número de ciclos) | 4000 |
| Resistencia mecánica (número de ciclos) | 20000 |
Dimensiones
| Parámetro | Valor |
|---|---|
| Profundidad del producto | 70 mm |
| Altura del producto | 83 mm |
| Anchura del producto | 17,5 mm |
Instalación / Montaje
| Parámetro | Valor |
|---|---|
| Par de apriete | 2,8Nm |
Conexión
| Parámetro | Valor |
|---|---|
| Tipo de conexión | con tornillo |
| Capacidad del borne de entrada/salida para conductor rígido (cable) | 1/25 mm² |
| Capacidad del borne de entrada/salida para conductor flexible (cable) | 1/16 mm² |
Seguridad
| Parámetro | Valor |
|---|---|
| Norma | EN 60898-1 |
| Grado de protección | IP20 |
