Hager MBN306E – interruptor automático B 6A 3P 6kA
producto no disponible
añadir a la lista de deseos
Descripción

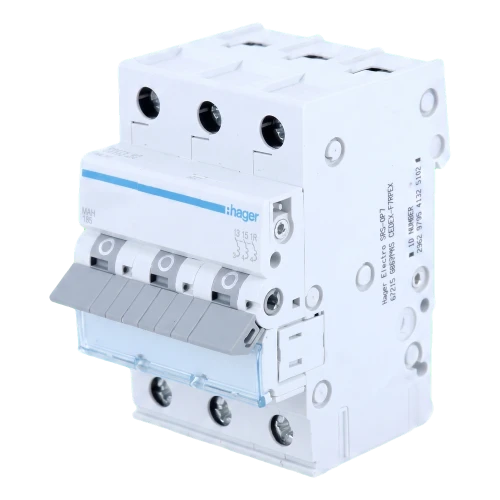

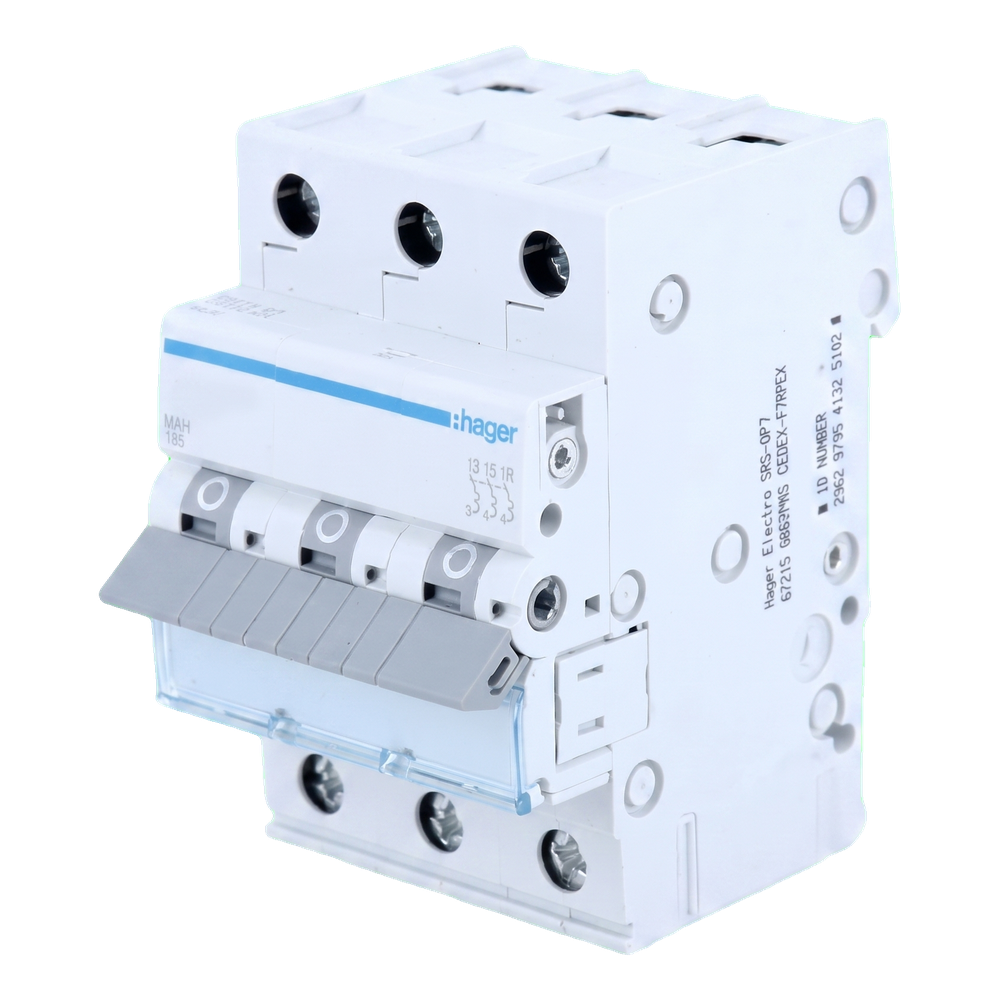

Hager MBN306E – interruptor automático B 6A 3P 6kA
Hager MBN306E es un interruptor automático tripolar con curva de disparo B y corriente nominal de 6 A, diseñado para proteger los circuitos frente a los efectos de sobrecargas y cortocircuitos hasta 6 kA. La curva B, con disparo retardado, hace que este dispositivo sea ideal para circuitos que alimentan receptores con corrientes de arranque reducidas: iluminación, tomas de corriente, sensores o instalaciones de control.
El interruptor se monta en carril DIN y ocupa 3 módulos (52,5 mm). Los bornes de tornillo admiten cables rígidos con sección de 1 a 25 mm² y cables flexibles de 1 a 16 mm², lo que garantiza una conexión cómoda tanto en cuadros eléctricos residenciales como industriales.
Construcción del interruptor
- Palanca de accionamiento para conexión y desconexión manual
- Cerradura de bloqueo del mecanismo de conmutación
- Contactos fijo y móvil que garantizan una conexión fiable
- Bornes de conexión con tornillo
- Disparador termobimetálico — protección contra sobrecargas
- Disparador electromagnético — protección contra cortocircuitos
- Cámara de extinción de arco para una eficaz supresión del arco eléctrico
Especificación técnica
| Parámetro | Valor |
|---|---|
| Fabricante | Hager |
| Modelo | MBN306E |
| Curva de disparo | B |
| Corriente nominal | 6 A |
| Número de polos | 3P |
| Poder de corte nominal Icn | 6 kA |
| Poder de corte de servicio Ics | 6 kA |
| Tensión nominal de servicio Ue | 230 / 400 V |
| Tipo de tensión de alimentación | AC |
| Frecuencia nominal | 50 / 60 Hz |
| Tensión nominal de aislamiento Ui | 500 V |
| Tensión nominal soportada de impulso Uimp | 4000 V |
| Pérdida de potencia máxima por polo | 3 W |
| Pérdida de potencia total para corriente nominal | 3,8 W |
| Pérdida de potencia por polo para corriente nominal | 1,3 W |
| Resistencia eléctrica | 4000 ciclos |
| Resistencia mecánica | 20 000 ciclos |
| Tipo de conexión | con tornillo |
| Par de apriete | 2,8 Nm |
| Sección de cable rígido (hilo) | 1 – 25 mm² |
| Sección de cable flexible (trenzado) | 1 – 16 mm² |
| Grado de protección | IP20 |
| Dimensiones (anch. × alt. × prof.) | 70 × 83 × 17,5 mm |
| Peso | 0,299 kg |
| Norma | EN 60898-1 |
| EAN | 3250614313035 |
Datos técnicos
| Característica de disparo | B |
| Tipo de interruptor | sobrecorriente |
| Corriente nominal [A] | 6A |
| Número de polos | 3P |
| Poder de corte [kA] | 6 kA |
| Marca | HAGER |
