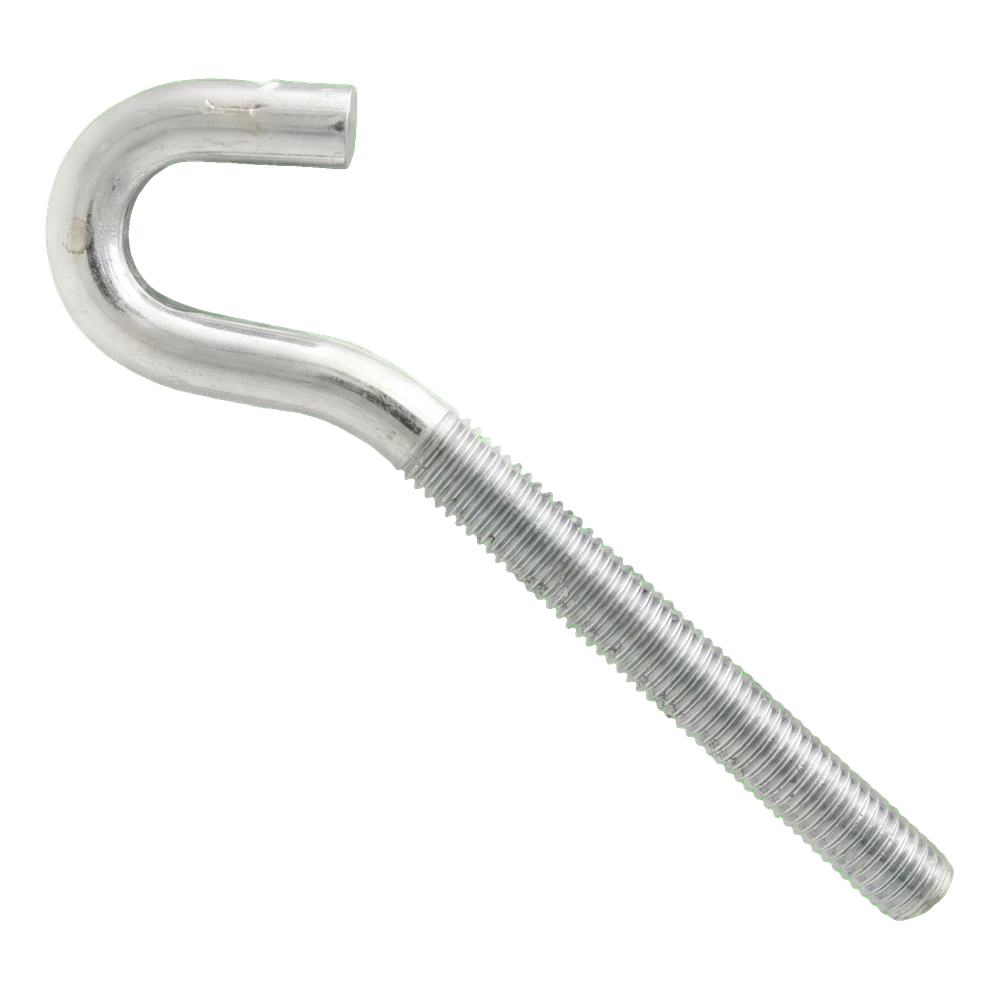

Hembrilla abierta con rosca métrica galvanizada M10×140 mm

Varilla roscada terminada en un gancho abierto, para enroscar en una rosca métrica y colgar elementos rápidamente; acero de clase 5.8, cincado electrolítico

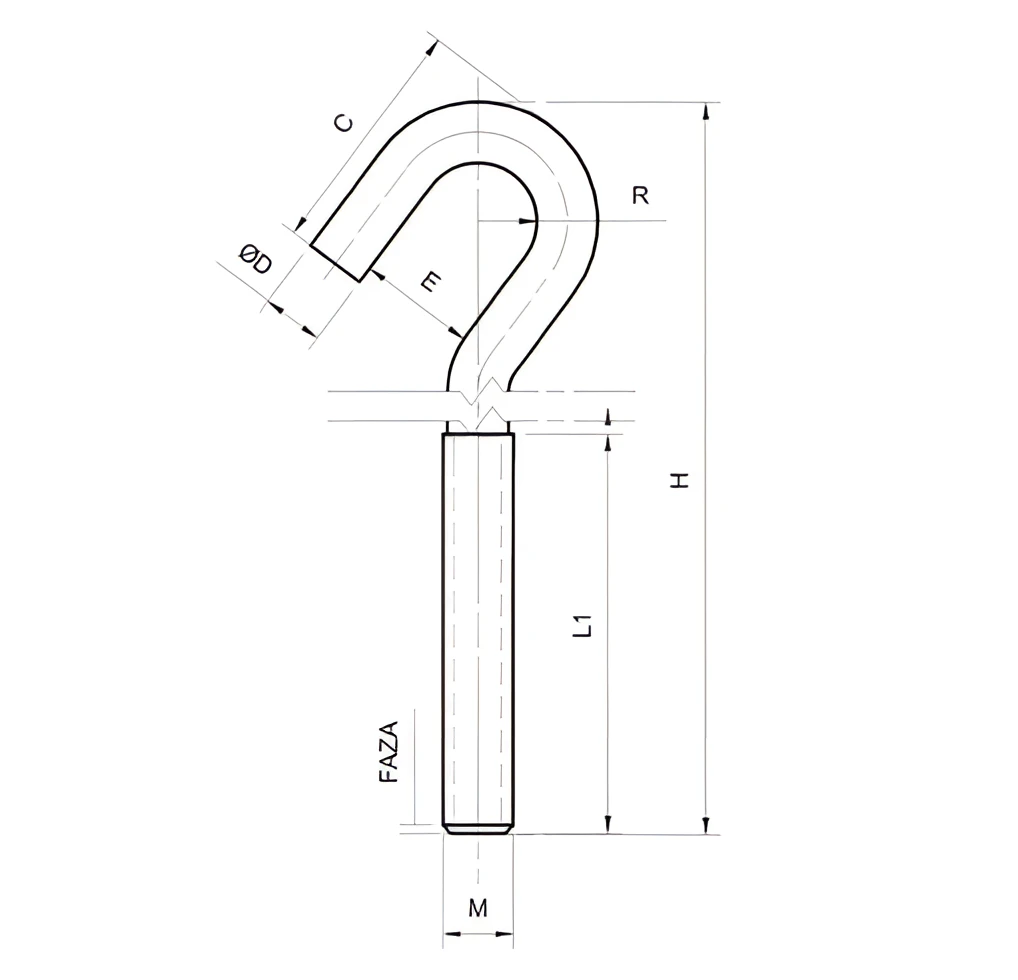

Abrir el plano acotado a tamaño completo

Sobre el producto

La hembrilla abierta con rosca métrica es una varilla roscada terminada en un gancho abierto. Sirve para enroscar en una rosca métrica y colgar rápidamente elementos que deban poder retirarse con facilidad.

La designación M10 indica la rosca del gancho: es compatible con un casquillo de anclaje, una tuerca o un orificio con la misma rosca interior. La longitud total H es de 140 mm y se mide desde el extremo de la rosca hasta el punto más alejado de la parte curvada. L1 corresponde a la longitud de la rosca: 95 mm, y Dz, al diámetro exterior de la curvatura: 35 mm. Son valores nominales según la tabla del fabricante. Enrosca el gancho hasta la profundidad exigida por el elemento al que se acopla y asegura la rosca que sobresalga de dicho elemento con una contratuerca. Tras la instalación, orienta el extremo en la dirección de aplicación de la carga; no sometas la zona curvada del gancho a cargas laterales.

Material: acero, clase de resistencia: 5.8, recubrimiento: galvanizado electrolítico. El recubrimiento de zinc protege el acero frente a la corrosión en condiciones habituales. En caso de contacto con sal, productos químicos o humedad permanente, elige la versión según las condiciones de exposición. El fabricante no especifica la capacidad de carga del gancho; la carga admisible depende del soporte y del método de fijación, y la determina el proyecto o el fabricante del anclaje. No utilices el gancho para elevar cargas ni para asegurar personas.

Dimensiones

Material y recubrimiento

Unidad de venta

Selección y montaje

• ✓Elige la rosca del elemento al que se acopla según M10: anclaje, tuerca o casquillo con rosca interior.
• ✓Enrosca el gancho hasta la profundidad exigida por el elemento al que se acopla (rosca disponible: L1 = 95 mm); asegura la rosca que sobresalga de dicho elemento con una contratuerca.
• ✓Tras la instalación, orienta el extremo en la dirección de aplicación de la carga; no sometas la zona curvada del gancho a cargas laterales.
