Hembrilla cerrada con rosca métrica galvanizada M10×160 mm

Varilla roscada terminada en un ojo cerrado, para enroscar en una rosca métrica y colgar cuerdas, cadenas y elementos con mosquetón; acero de clase 5.8, zincado electrolítico

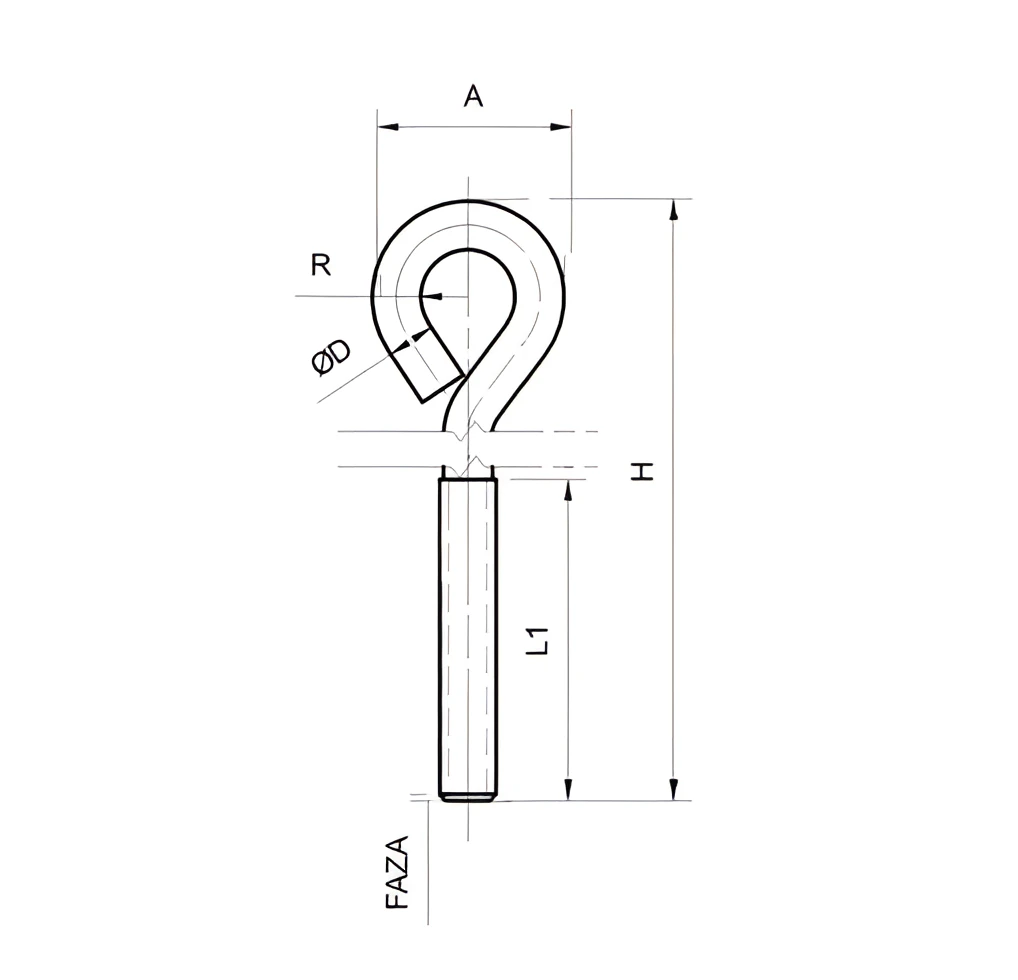

Abrir el plano acotado a tamaño completo

Sobre el producto

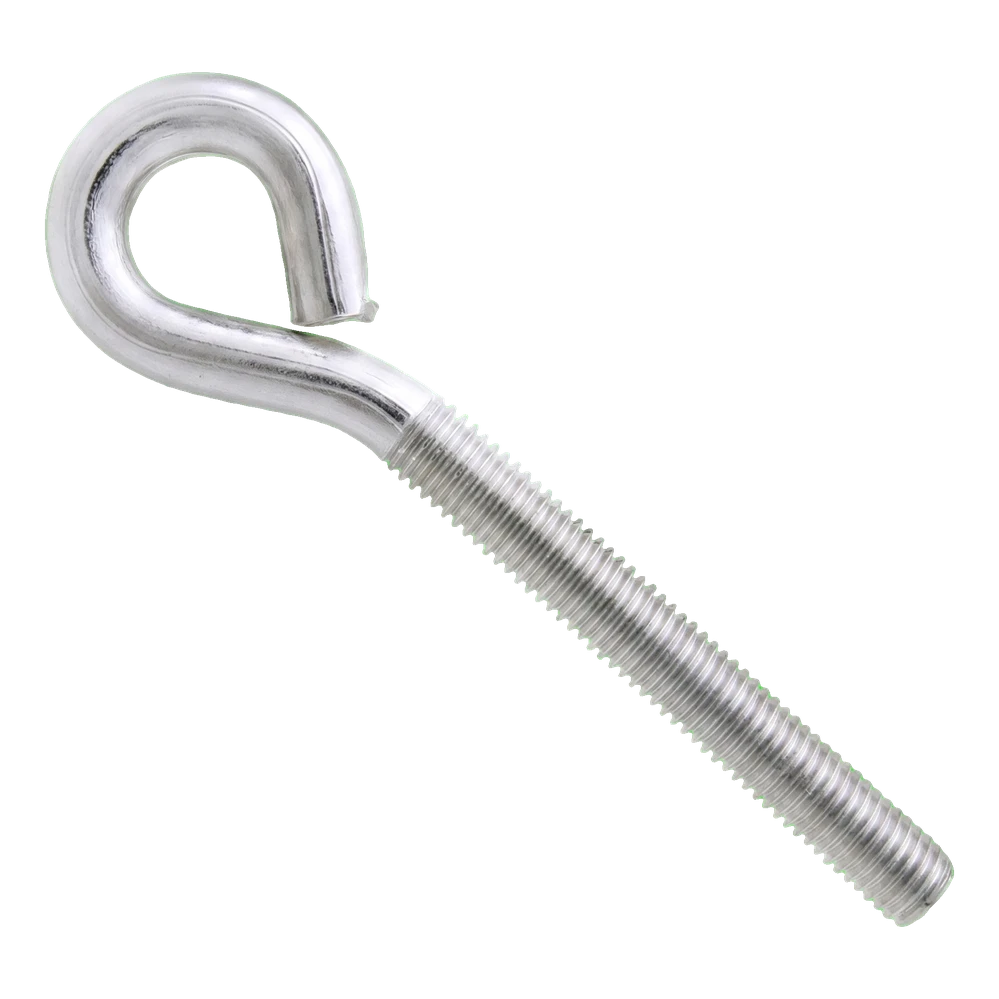

La hembrilla cerrada con rosca métrica es una varilla roscada terminada en un ojo cerrado. Sirve para colgar cuerdas, cordeles, cadenas y elementos con mosquetón. La parte roscada se enrosca en un elemento con rosca interior (un casquillo de anclaje, una tuerca o un orificio roscado).

La designación M10 indica la rosca métrica del gancho; el casquillo de anclaje, la tuerca o el orificio roscado deben tener la misma rosca interior. La longitud total H es de 160 mm y se mide desde el extremo de la rosca hasta el punto más alejado de la parte curvada. La longitud de rosca disponible L1 es de 112 mm y el diámetro exterior de la parte curvada Dz es de 33 mm. Son valores nominales según la tabla del fabricante. Enrosca el gancho hasta la profundidad requerida por el elemento de acoplamiento; asegura la rosca que sobresalga de este con una contratuerca. Tras el montaje, orienta el ojo en la dirección de aplicación de la carga y no apliques cargas laterales sobre la parte curvada del gancho.

El material de fabricación es acero, de clase de resistencia 5.8, y el recubrimiento es galvanizado electrolítico. El recubrimiento de zinc protege el acero frente a la corrosión en condiciones habituales. En caso de contacto con sal, productos químicos o humedad permanente, elige la versión según las condiciones de exposición. El fabricante no indica la capacidad de carga del gancho y la clase de resistencia indicada se refiere únicamente al acero. La carga admisible depende del soporte y del método de fijación; la determina el proyecto o el fabricante del anclaje. No utilices el gancho para elevar cargas ni para asegurar personas.

Dimensiones

Material y recubrimiento

Unidad de venta

Selección y montaje

• ✓Elige un elemento de acoplamiento con rosca M10: anclaje, tuerca o casquillo con rosca interior.
• ✓Enrosca el gancho hasta la profundidad requerida por el elemento de acoplamiento (rosca disponible: L1 = 112 mm); asegura la rosca que sobresalga del elemento con una contratuerca.
• ✓Tras el montaje, orienta el ojo en la dirección de aplicación de la carga; no apliques cargas laterales sobre la parte curvada del gancho.
