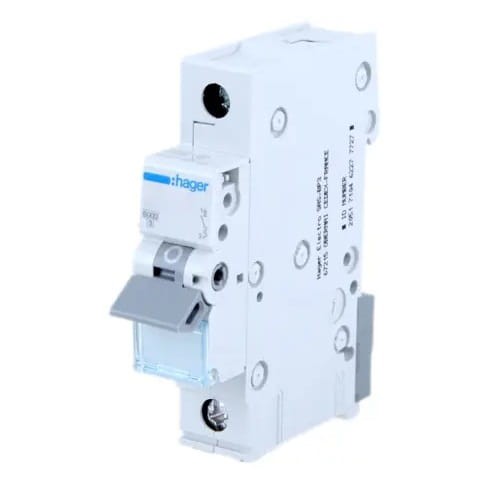

Interruptor Magnetotérmico Hager B 20A 1P 6kA
producto no disponible
añadir a la lista de deseos
Descripción
Hager Interruptor Magnetotérmico B 20A 1P 6kA
Interruptor magnetotérmico MCB B 20A 1P 6kA MBN120E de la marca Hager, conocido también como interruptor automático, desempeña un papel fundamental en las instalaciones eléctricas, garantizando la seguridad mediante la interrupción de la continuidad del circuito cuando la corriente supera el valor admisible.
El modelo MBN120E protege contra los efectos de sobrecargas y cortocircuitos hasta 6kA. Se caracteriza por su accionamiento retardado, proporcionando una protección eficaz de equipos insensibles a sobrecargas térmicas y con bajas corrientes de arranque.
Construcción del interruptor MBN120E:
- 1 - palanca de accionamiento
- 2 - cerradura
- 3 - contacto fijo y contacto móvil
- 4 - bornes de conexión
- 5 - disparador térmico bimetálico (sobrecarga)
- 6 - tornillo de ajuste
- 7 - disparador electromagnético (cortocircuito)
- 8 - cámara de extinción (para extinción del arco eléctrico)
ESPECIFICACIÓN
| Parámetro | Valor |
|---|---|
| Fabricante | HAGER |
| Tipo de interruptor magnetotérmico | B |
| Corriente nominal [A] | 20A |
| Poder de corte [kA] | 6kA |
| Número de polos protegidos | 1 |
| Número de polos | 1P |
| Poder de corte nominal en cortocircuito Icn | 6 kA |
| Tensión nominal de servicio Ue | 230 / 400 V |
| Frecuencia nominal | 50 / 60 Hz |
| Tipo de tensión de alimentación | AC |
| Tensión nominal de aislamiento Ui | 500 V |
| Tensión nominal soportada al impulso Uimp | 4000 V |
| Poder de corte nominal en cortocircuito 230 V 50 Hz | 6 kA |
| Poder de corte asignado de servicio en cortocircuito Ics | 6 kA |
| Pérdida máxima de potencia por polo según norma | 3 W |
| Pérdidas totales de potencia para corriente nominal | 4,5 W |
| Pérdidas de potencia por polo para corriente nominal | 2,79 W |
| Resistencia eléctrica (número de ciclos) | 4000 x |
| Resistencia mecánica (número de ciclos) | 20000 x |
| Par de apriete | 2,8 Nm |
| Tipo de conexión | con tornillo |
| Capacidad del borne de entrada/salida para conductor rígido (cable) | 1/25 mm² |
| Capacidad del borne de entrada/salida para conductor flexible (cable) | 1/16 mm² |
| Norma | EN 60898-1 |
| Grado de protección | IP20 |
| Dimensiones | 70 x 83 x 17,5 mm |
| Información adicional | posibilidad de conexión mediante peines, bornes tipo jaula: - cable rígido hasta 25 mm² |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Datos técnicos
| Característica de disparo | B |
| Tipo de interruptor | sobrecorriente |
| Corriente nominal [A] | 20A |
| Número de polos | 1P |
| Poder de corte [kA] | 6 kA |
| Marca | HAGER |
