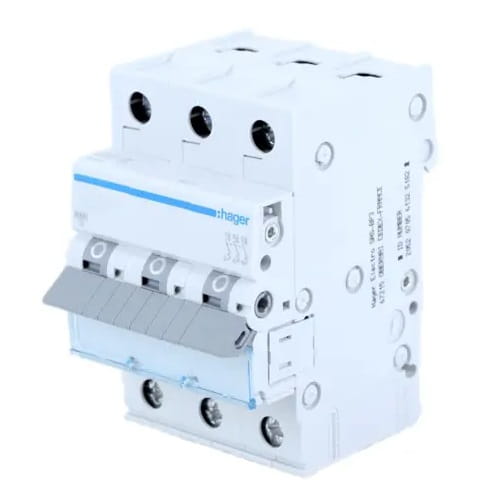

Interruptor Magnetotérmico Hager B 20A 3P 6kA
producto no disponible
añadir a la lista de deseos
Descripción
Hager Interruptor Magnetotérmico B 20A 3P 6kA
Interruptor magnetotérmico MCB B 20A 3P 6kA MBN320E HAGER, conocido también como interruptor automático, constituye un elemento clave del sistema eléctrico.
Protege el circuito mediante la interrupción automática de la continuidad del flujo de corriente cuando su intensidad supera los límites de seguridad establecidos. Ofrece protección contra los efectos de cortocircuitos y sobrecargas hasta 6kA. El interruptor magnetotérmico MBN320E tipo B se caracteriza por su acción retardada y está diseñado para proteger equipos menos sensibles a sobrecargas térmicas que requieren corrientes de arranque reducidas.
Construcción del interruptor MBN320E:
- 1 - palanca de accionamiento
- 2 - cerradura
- 3 - contacto fijo y contacto móvil
- 4 - bornes de conexión
- 5 - disparador térmico bimetálico (sobrecarga)
- 6 - tornillo de ajuste
- 7 - disparador electromagnético (cortocircuito)
- 8 - cámara de extinción (para extinción del arco eléctrico)
ESPECIFICACIÓN
| Parámetro | Valor |
|---|---|
| Fabricante | HAGER |
| Tipo de interruptor magnetotérmico | B |
| Corriente nominal [A] | 20A |
| Poder de corte [kA] | 6kA |
| Número de polos | 3 P |
| Número de polos protegidos | 3 |
| Poder de corte nominal en cortocircuito Icn | 6 kA |
| Tensión nominal de servicio Ue | 230 / 400 V |
| Frecuencia nominal | 50 / 60 Hz |
| Tipo de tensión de alimentación | AC |
| Tensión nominal de aislamiento | 500 V |
| Tensión nominal soportada a impulsos Uimp | 4000 V |
| Poder de corte nominal en cortocircuito 230 V 50 Hz | 6 kA |
| Poder de corte de servicio en cortocircuito Ics | 6 kA |
| Pérdida de potencia máxima por polo según norma | 4,5 W |
| Pérdidas de potencia totales para corriente nominal | 8,9 W |
| Pérdidas de potencia por polo para corriente nominal | 3,1 W |
| Resistencia eléctrica (número de ciclos) | 4000 x |
| Resistencia mecánica (número de ciclos) | 20000 x |
| Par de apriete | 2,8 Nm |
| Tipo de conexión | con tornillo |
| Capacidad del borne de entrada/salida para conductor rígido (cable) | 1/25 mm² |
| Capacidad del borne de entrada/salida para conductor flexible (cordón) | 1/16 mm² |
| Norma | EN 60898-1 |
| Grado de protección | IP20 |
| Dimensiones | 70 x 83 x 52,5 mm |
| Información adicional | posibilidad de conexión mediante peines de conexión, bornes tipo jaula: - cable hasta 25 mm2 |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Datos técnicos
| Característica de disparo | B |
| Tipo de interruptor | sobrecorriente |
| Corriente nominal [A] | 20A |
| Número de polos | 3P |
| Poder de corte [kA] | 6 kA |
| Marca | HAGER |
