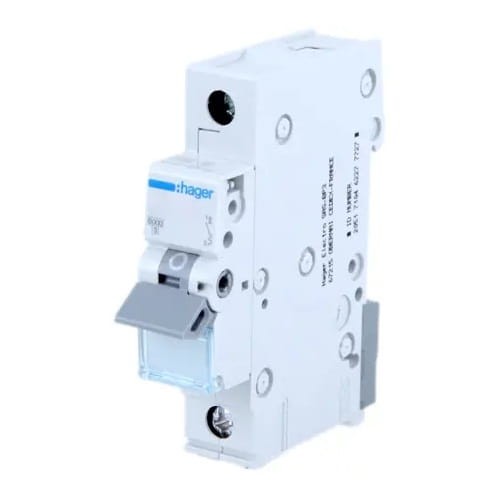

Interruptor automático B 6A 1P 6kA MBN106E HAGER
producto no disponible
añadir a la lista de deseos
Descripción
Hager Interruptor Magnetotérmico B 6A 1P 6kA
Interruptor magnetotérmico B 6A 1P 6kA MBN106E HAGER, conocido también como interruptor automático, constituye un elemento clave en los sistemas eléctricos, cuya función es interrumpir la continuidad del circuito cuando la corriente supera el nivel seguro para dicho circuito.
Conocido coloquialmente como "automático", este interruptor controla y protege la instalación contra las consecuencias de las sobreintensidades, como sobrecargas y cortocircuitos, hasta 6kA. El interruptor automático MBN106E tipo B se caracteriza por su acción retardada, lo que lo hace especialmente adecuado para la protección de receptores no sensibles a sobrecargas térmicas y que presentan pequeñas corrientes de arranque.
Construcción del interruptor MBN116E:
- 1 - palanca de accionamiento
- 2 - cerradura
- 3 - contacto fijo y contacto móvil
- 4 - bornes de conexión
- 5 - disparador termobimetálico (sobrecarga)
- 6 - tornillo de ajuste
- 7 - disparador electromagnético (cortocircuito)
- 8 - cámara de extinción (para extinción del arco eléctrico)
Especificación
| Parámetro | Valor |
|---|---|
| Serie y tipo | Interruptor magnetotérmico MCB B 6A 1P 6kA MBN106E HAGER |
| Número de polos protegidos | 1 |
| Número de polos | 1 P |
| Tipo de interruptor magnetotérmico | B |
| Poder de corte nominal Icn | 6 kA |
| Tensión nominal de servicio Ue | 230 / 400 V |
| Frecuencia nominal | 50 / 60 Hz |
| Tipo de tensión de alimentación | AC |
| Tensión nominal de aislamiento Ui | 500 V |
| Tensión nominal soportada al impulso Uimp | 4000 V |
| Poder de corte nominal en cortocircuito 230 V 50 Hz | 6 kA |
| Poder de corte de servicio en cortocircuito Ics | 6 kA |
| Pérdida de potencia máxima por polo según norma | 3 W |
| Pérdidas de potencia totales para corriente nominal | 1,3 W |
| Pérdidas de potencia por polo para corriente nominal | 1,3 W |
| Resistencia eléctrica (número de ciclos) | 4000 x |
| Resistencia mecánica (número de ciclos) | 20 000 x |
| Par de apriete | 2,8 Nm |
| Tipo de conexión | con tornillo |
| Capacidad del borne de entrada/salida para conductor rígido (hilo) | 1/25 mm² |
| Capacidad del borne de entrada/salida para conductor flexible (cable) | 1/16 mm² |
| Norma | EN 60898-1 |
| Grado de protección | IP20 |
| Dimensiones | 70 x 83 x 17,5 mm |
Datos técnicos
| Característica de disparo | B |
| Tipo de interruptor | sobrecorriente |
| Corriente nominal [A] | 6A |
| Número de polos | 1P |
| Poder de corte [kA] | 6 kA |
| Marca | HAGER |
