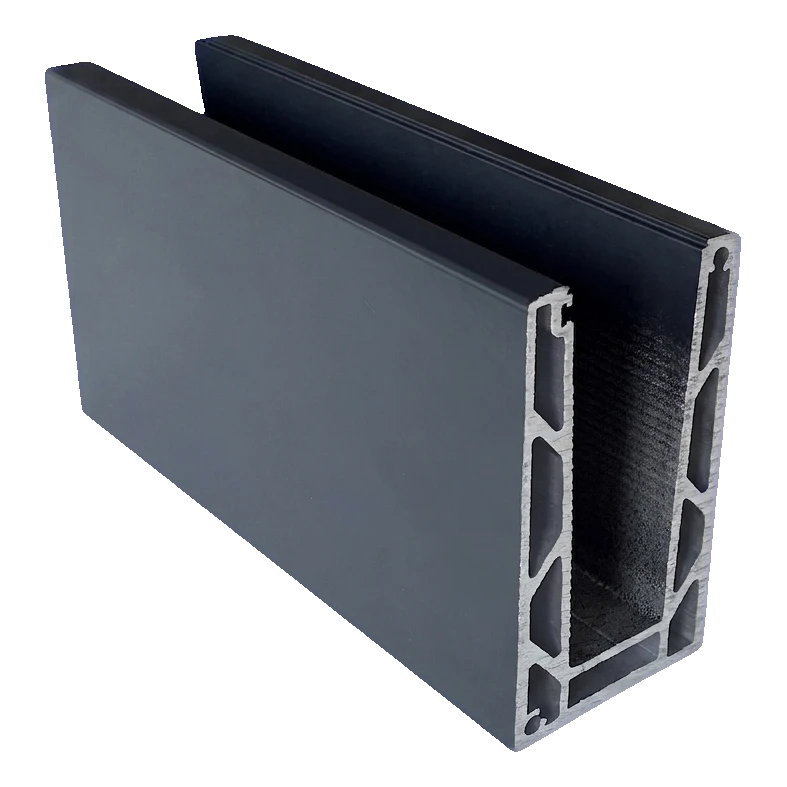

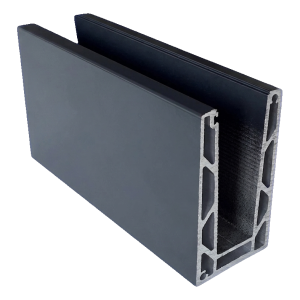

Kozza KE 100 – perfil U para barandillas de vidrio completas 5000 mm gris oscuro
Deja tu opinión sobre el producto
Perfil U Kozza KE 100 de aluminio EN AW 6063, gris oscuro. Longitud 5000 mm, anchura 60 mm, altura 110 mm. Para barandillas de vidrio completas, vidrio 12-21,52 mm. Fijación desde arriba, sistema plano. Peso 23 kg.
Los gastos de envío no están incluidos en el precio.
Los gastos de envío no están incluidos en el precio.
Código de producto: 000-862
Características del producto
[PIM] balustrady-caloszklane #128
- Material Aluminio
Descripción
Kozza KE 100 – perfil U para barandillas de vidrio completo 5000 mm gris oscuro
Perfil de cámaras tipo U de la serie Kozza KE 100, una solución profesional para el montaje de barandillas de vidrio completo con fijación superior. Fabricado en aluminio de alta calidad EN AW 6063, garantiza una colocación estable y segura del vidrio con un espesor de 12 a 21,52 mm, sin necesidad de utilizar perfiles de cubrición adicionales. El sistema plano, desarrollado en colaboración con arquitectos e instaladores, combina la estética de un acabado minimalista con una alta resistencia a las cargas.
El perfil en color gris oscuro encaja a la perfección con la arquitectura moderna de edificios residenciales, hoteles y oficinas. Gracias al sistema GLASSMOVE, el montaje es rápido y no requiere herramientas especiales, lo que reduce de forma real el tiempo de ejecución en la obra.
Especificaciones técnicas
- Serie: Kozza KE 100
- Material: aluminio EN AW 6063
- Sistema: plano, fijación superior
- Longitud del perfil: 5000 mm
- Ancho del perfil: 60 mm
- Altura del perfil: 110 mm
- Ancho de la ranura interior (para el vidrio): 30 mm
- Altura de la base: 15 mm
- Rango de espesor del vidrio: 12 – 21,52 mm
- Altura máxima del vidrio: 120 cm
- Color: gris oscuro (lacado)
- Peso: 23 kg
- EAN: 5903313208109

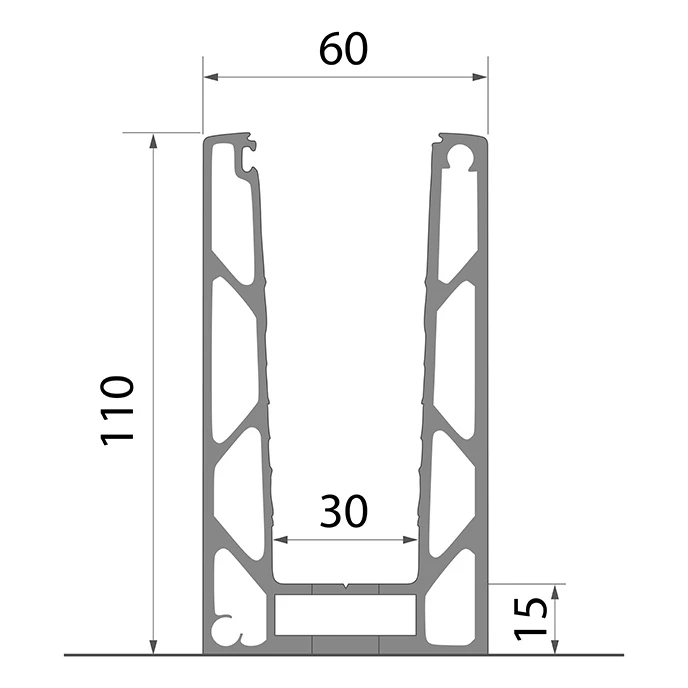

Dimensiones y sección del perfil

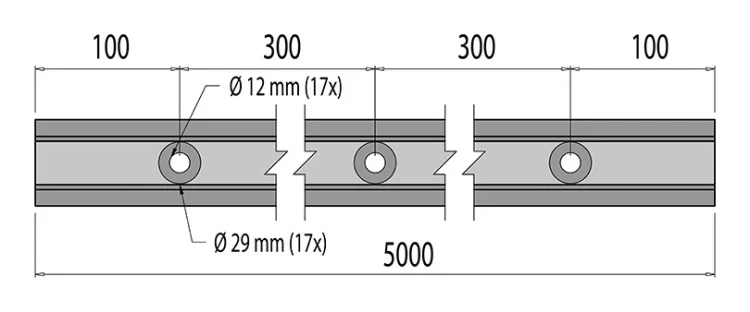

El perfil dispone de 17 orificios de montaje distribuidos uniformemente a lo largo de toda la longitud de 5000 mm. Los orificios pasantes tienen un diámetro de Ø 12 mm con avellanado de Ø 29 mm. La distancia entre ejes de los orificios es de 300 mm, y la distancia desde el borde del perfil hasta el eje del primer y del último orificio es de 100 mm.
Compatibilidad con los espesores de vidrio

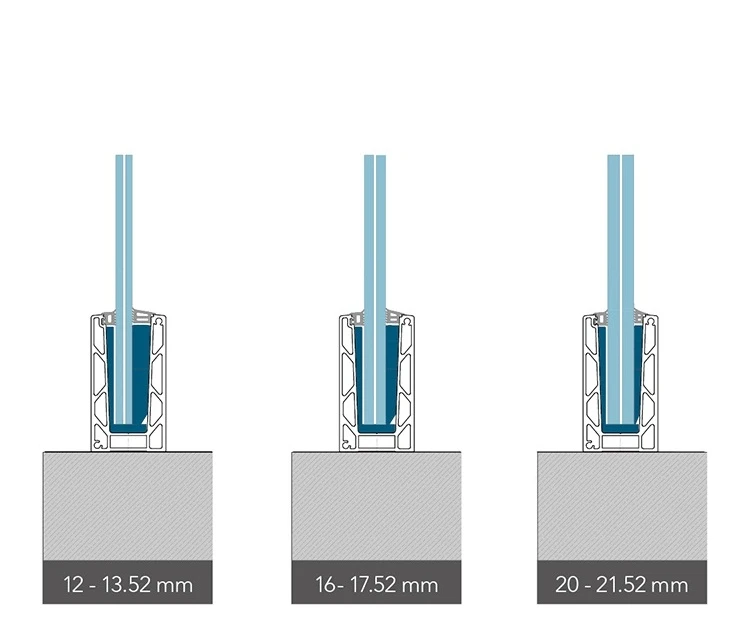

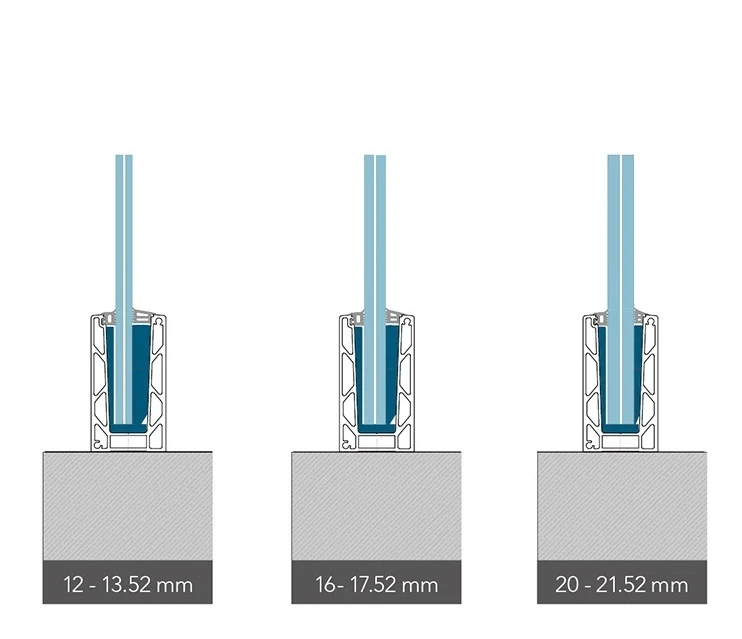

El perfil KE 100 admite tres rangos de espesor de vidrio, lo que garantiza su versatilidad de uso:
- 12 – 13,52 mm — vidrio templado monolítico o laminado
- 16 – 17,52 mm — vidrio laminado de seguridad
- 20 – 21,52 mm — vidrio laminado de alta resistencia
La altura máxima admisible del panel de vidrio instalado en el perfil es de 120 cm.
Método de anclaje
El perfil se instala desde arriba sobre una base preparada. La profundidad de anclaje es de 20 mm. El sistema de fijación desde arriba elimina la necesidad de acceder por el lateral de la estructura, lo que facilita la instalación en bordes de balcones, terrazas y escaleras. El perfil se ancla mediante tornillos a través de 17 orificios preparados de fábrica.
Resistencia a las cargas y análisis de resistencia

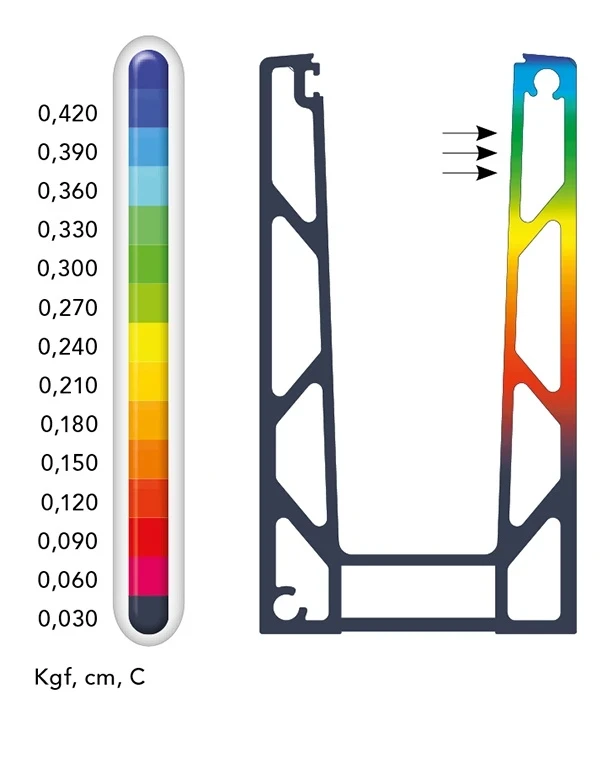

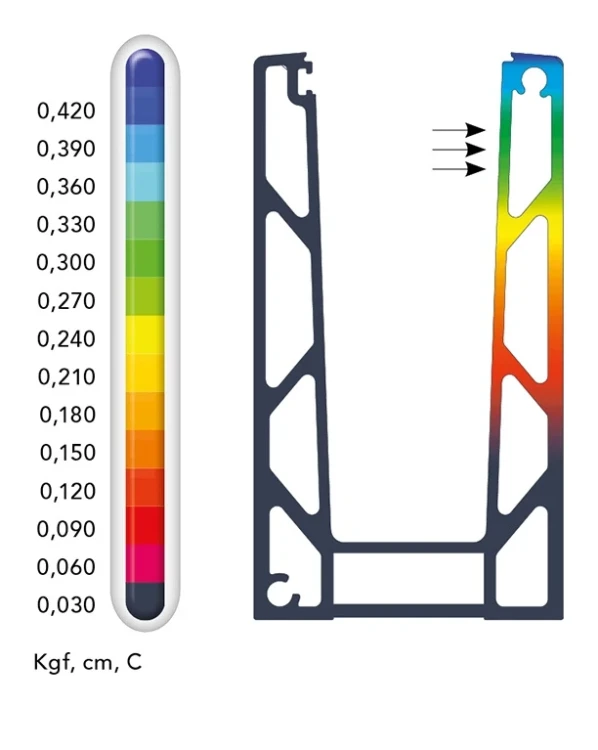

Un perfil con una longitud de base de 1 m sometido a una carga horizontal de hasta 500 kg (5000 N·t) mantiene una alta rigidez y desplazamientos mínimos. El análisis por el método de elementos finitos (MEF) confirma que los valores máximos de desplazamiento bajo la carga de viento se sitúan en el rango de 0,030 a 0,420 Kgf/cm; las mayores deformaciones se producen en la parte superior del perfil (junto al borde de sujeción), mientras que la base permanece prácticamente inmóvil.
Cargas máximas de viento e impacto
La siguiente tabla muestra los valores admisibles de carga para la serie KE en función del grosor y la altura del vidrio:
Cargas máximas de viento e impacto para la serie KE
| Serie KE | Vidrio 12-13.52 mm | Vidrio 16-17.52 mm | Vidrio 20-21.52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Vidrio de 1.0 m de alt. | Vidrio de 1.2 m de alt. | Vidrio de 1.0 m de alt. | Vidrio de 1.2 m de alt. | Vidrio de 1.0 m de alt. | Vidrio de 1.2 m de alt. | |||||||
| Viento máx. (kN/m²) | Impacto máx. (kN/m) | Viento máx. (kN/m²) | Impacto máx. (kN/m) | Viento máx. (kN/m²) | Impacto máx. (kN/m) | Viento máx. (kN/m²) | Impacto máx. (kN/m) | Viento máx. (kN/m²) | Impacto máx. (kN/m) | Viento máx. (kN/m²) | Impacto máx. (kN/m) | |
| KE 100 | 2,45 | 0,85 | 1,20 | 0,50 | 3,00 | 1,50 | 2,60 | 1,10 | 3,00 | 1,50 | 2,70 | 1,50 |
| KE 105 | 2,45 | 0,85 | 1,20 | 0,50 | 2,65 | 1,35 | 2,40 | 1,10 | 2,65 | 1,35 | 2,40 | 1,35 |
| KE 120 | 2,45 | 0,85 | 1,20 | 0,50 | 2,10 | 1,00 | 1,90 | 1,00 | 2,10 | 1,00 | 1,90 | 1,00 |
Para la serie KE 100 con vidrio de 16–17,52 mm de grosor y una altura de 1,0 m, el perfil soporta una carga de viento de hasta 3,0 kN/m² y un impacto de hasta 1,50 kN/m, lo que lo convierte en la variante más resistente de la oferta KE.
Montaje paso a paso — sistema GLASSMOVE
El sistema de fijación GLASSMOVE permite un montaje rápido y preciso de barandillas de vidrio en 12 pasos: desde la preparación del soporte, pasando por el anclaje del perfil, la colocación de las juntas y del vidrio, hasta el ajuste y el cierre con la cubierta. Las siguientes ilustraciones muestran las sucesivas etapas de la instalación:
Instrucciones de montaje del perfil KE 100 – pasos 1-6:
Instrucciones de montaje del perfil KE 100 – pasos 7–9:
Instrucciones de montaje del perfil KE 100 – pasos 10-12:
Aplicaciones
- Barandillas de vidrio completo en balcones y terrazas
- Barandillas junto a escaleras y entreplantas
- Acristalamientos en edificios comerciales — hoteles, edificios de oficinas, centros comerciales
- Cercados de vidrio y separaciones interiores
El perfil es totalmente compatible con los accesorios de la serie KE 100 de la marca Kozza: cuñas de ajuste, juntas y cubiertas embellecedoras.
