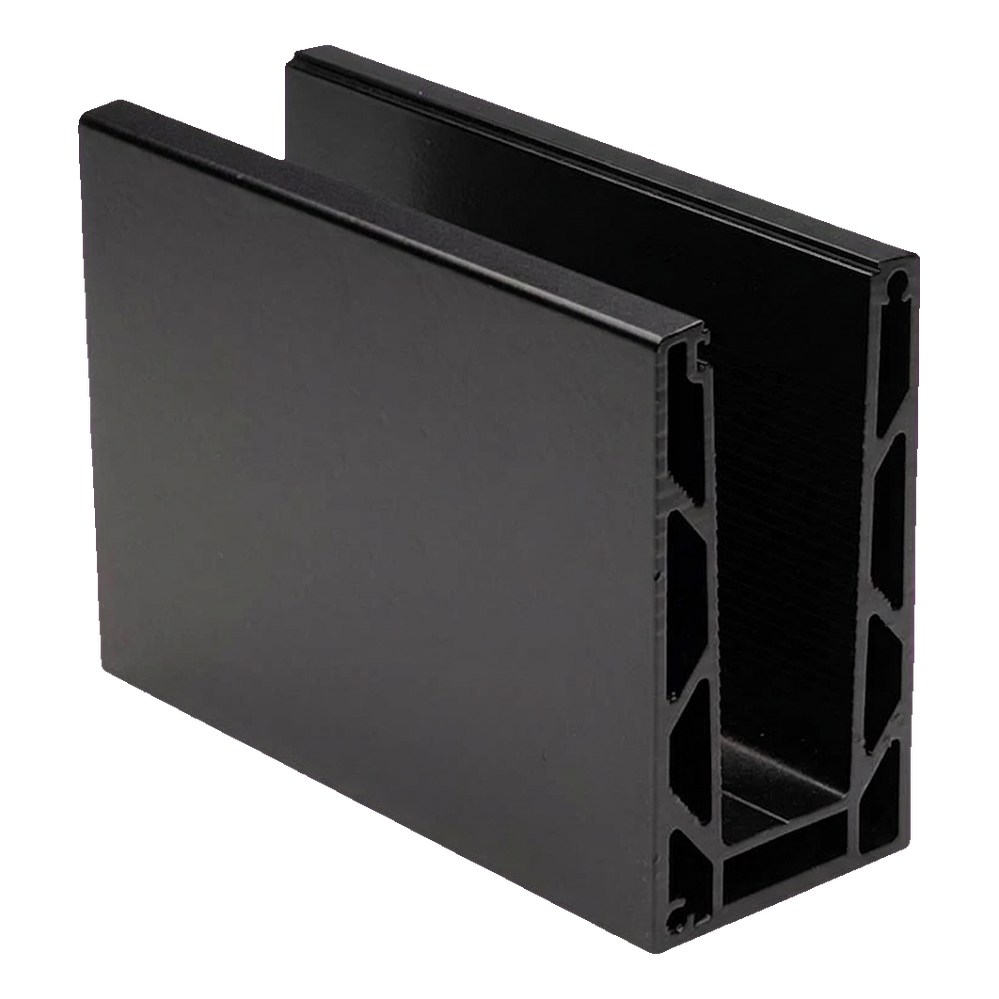

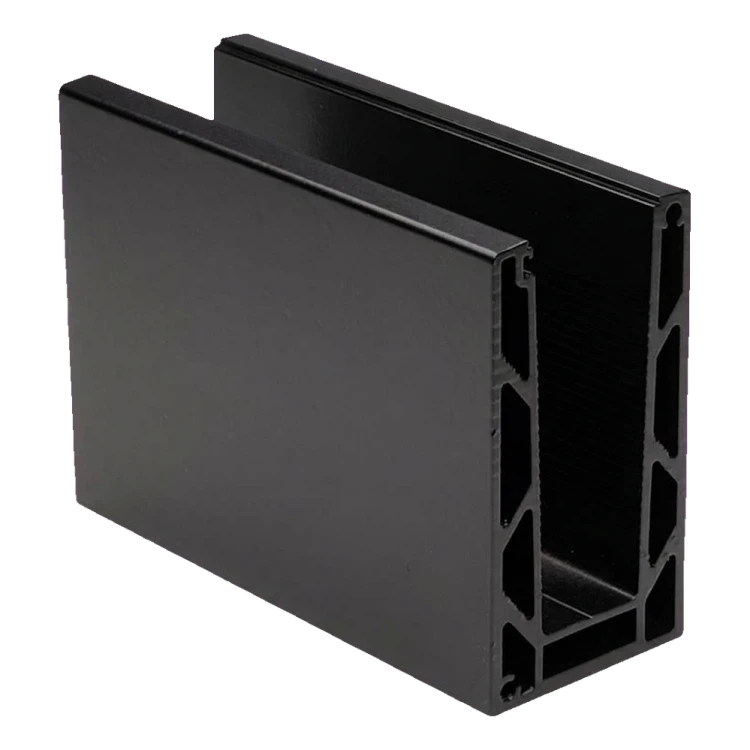

Kozza KE 100 – perfil U para barandillas totalmente acristaladas 5000 mm negro, fijación desde arriba
Deja tu opinión sobre el producto
Perfil U Kozza KE 100 para barandillas totalmente acristaladas, aluminio EN AW 6063, negro. Longitud 5000 mm, anchura 60 mm, altura 110 mm. Vidrio 12-21,52 mm. Fijación desde arriba, sistema plano. Peso 23 kg.
Los gastos de envío no están incluidos en el precio.
Los gastos de envío no están incluidos en el precio.
Código de producto: 000-861
Características del producto
[PIM] balustrady-caloszklane #128
- Tipo de accesorio Perfil en U
- Material Aluminio
Descripción
Kozza KE 100 – perfil U para barandillas de vidrio completo 5000 mm negro, fijación desde arriba
El perfil de cámara tipo U para barandillas de vidrio completo de la serie Kozza KE 100 es una solución diseñada conforme a las exigencias de los arquitectos y destinada a proyectos profesionales, desde espacios residenciales hasta edificios comerciales como hoteles y centros comerciales. Se instala desde arriba (sistema plano) y ofrece una forma estética y segura de sujetar vidrio templado de 12 a 21,52 mm de grosor, sin elementos de fijación visibles.
El perfil de 5000 mm de longitud se suministra con 17 orificios de montaje realizados de fábrica (Ø 12 mm con avellanado Ø 29 mm), dispuestos cada 300 mm, lo que acelera considerablemente la instalación en obra. El acabado negro lacado en polvo confiere a la barandilla un aspecto moderno y minimalista, y combina a la perfección con los marcos de ventana oscuros y los elementos decorativos de interior.

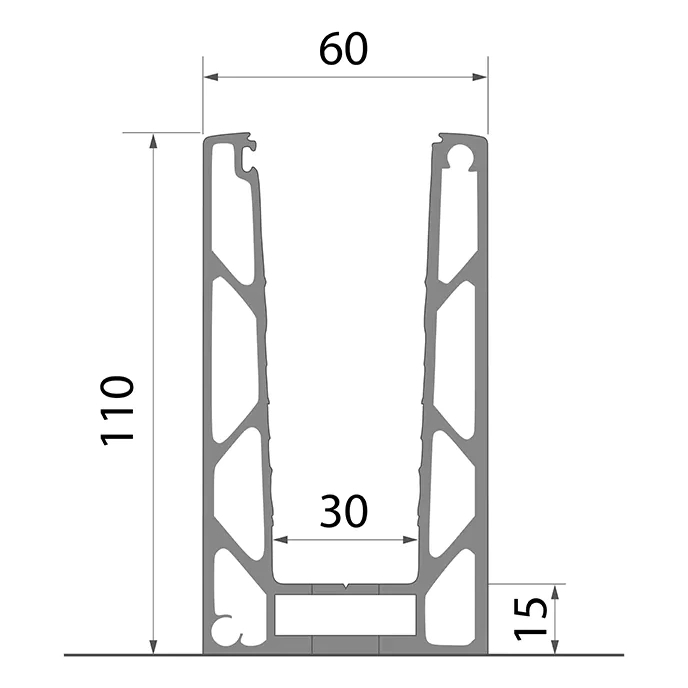

Parámetros técnicos del perfil
- Serie: KE 100
- Longitud del perfil: 5000 mm
- Anchura exterior: 60 mm
- Altura: 110 mm
- Anchura del canal interior: 30 mm
- Altura de la base: 15 mm
- Rango de grosor del vidrio: 12–21,52 mm
- Altura máxima del vidrio: 120 cm
- Sistema de montaje: plano, fijación desde arriba
- Material: aluminio EN AW 6063
- Color: negro (lacado en polvo)
- Peso: 23 kg
- EAN: 5903313208277

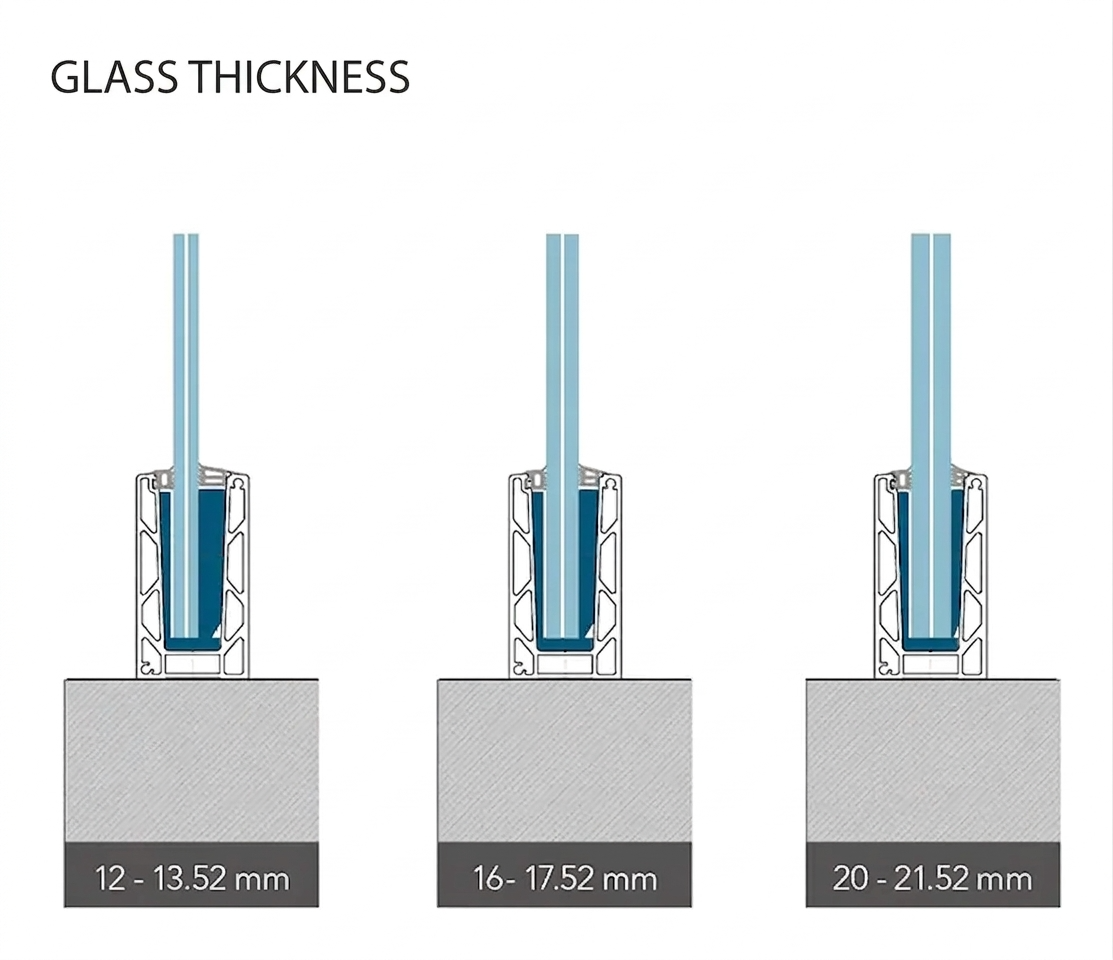

Compatibilidad con los grosores de vidrio
El perfil KE 100 admite tres rangos de grosor de vidrio, lo que permite adaptar la solución a los requisitos del proyecto y a las normas de seguridad vigentes:
- Vidrio de 12–13,52 mm — lunas templadas y laminadas VSG estándar
- Vidrio de 16–17,52 mm — lunas laminadas de mayor resistencia
- Vidrio de 20–21,52 mm — lunas laminadas gruesas para aplicaciones con cargas elevadas

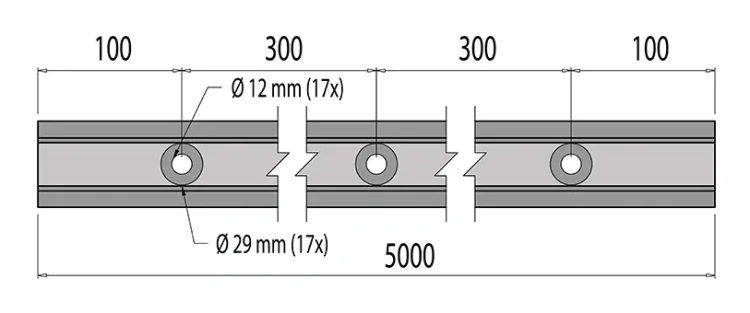

Dimensiones y disposición de los orificios de montaje
El perfil dispone de 17 orificios pasantes con un diámetro de Ø 12 mm y avellanados de Ø 29 mm, que permiten ocultar la cabeza del tornillo. Los orificios están distribuidos simétricamente a lo largo del eje del perfil:
- Distancia del borde al primer orificio: 100 mm
- Separación entre orificios: 300 mm
- Distancia del último orificio al borde: 100 mm
- Longitud total del perfil: 5000 mm
Método de anclaje y montaje
El perfil se monta desde arriba sobre la superficie del soporte (p. ej., forjado, antepecho, borde de balcón). El anclaje se realiza con tornillos a través de los orificios avellanados preparados en fábrica. La parte saliente del perfil (20 mm por debajo de la base) se aloja en el soporte preparado, lo que garantiza una unión estable y duradera.

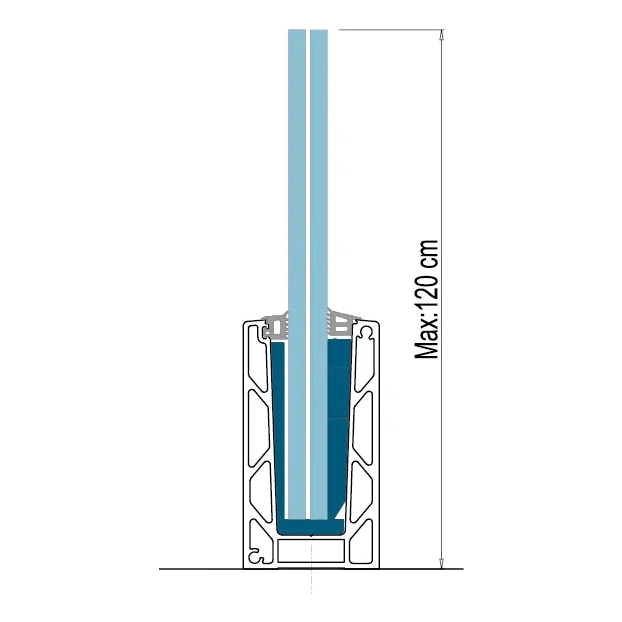

Altura máxima del vidrio
El perfil KE 100 permite instalar hojas de vidrio con una altura máxima de 120 cm (1,2 m). A esta altura el perfil mantiene plena capacidad de carga y estabilidad, como confirman los resultados de los ensayos de carga de viento e impacto para los distintos espesores de vidrio.

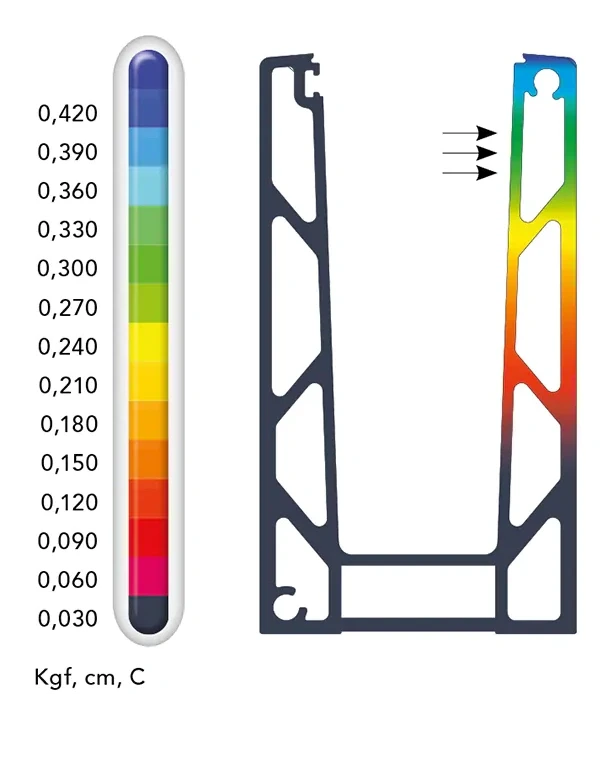

Análisis de resistencia del perfil
Los resultados del análisis de desplazamientos realizado mediante el método de elementos finitos (MEF) confirman la elevada rigidez de la estructura. La simulación se llevó a cabo para un perfil con una longitud de base de 1 m, con una carga horizontal inferior a 500 kg (5000 N), desde la base hasta el punto más alto del perfil. El desplazamiento máximo en el borde superior del perfil se encuentra dentro de los límites admisibles (escala de valores de 0,030 a 0,420 Kgf, cm, C), lo que garantiza la seguridad de uso de la barandilla.
Cargas máximas de viento e impacto — serie KE
Cargas máximas de viento e impacto para la serie KE
| Serie KE | Vidrio 12–13,52 mm | Vidrio 16–17,52 mm | Vidrio 20–21,52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Vidrio de 1,0 m de altura | Vidrio de 1,2 m de altura | Vidrio de 1,0 m de altura | Vidrio de 1,2 m de altura | Vidrio de 1,0 m de altura | Vidrio de 1,2 m de altura | |||||||
| Viento máx. (kN/m²) | Impacto máx. (kN/m) | Viento máx. (kN/m²) | Impacto máx. (kN/m) | Viento máx. (kN/m²) | Impacto máx. (kN/m) | Viento máx. (kN/m²) | Impacto máx. (kN/m) | Viento máx. (kN/m²) | Impacto máx. (kN/m) | Viento máx. (kN/m²) | Impacto máx. (kN/m) | |
| KE 100 | 2,45 | 0,85 | 1,20 | 0,50 | 3,00 | 1,50 | 2,60 | 1,10 | 3,00 | 1,50 | 2,70 | 1,50 |
| KE 105 | 2,45 | 0,85 | 1,20 | 0,50 | 2,65 | 1,35 | 2,40 | 1,10 | 2,65 | 1,35 | 2,40 | 1,35 |
| KE 120 | 2,45 | 0,85 | 1,20 | 0,50 | 2,10 | 1,00 | 1,90 | 1,00 | 2,10 | 1,00 | 1,90 | 1,00 |
Los valores anteriores corresponden a los perfiles KE 100, KE 105 y KE 120, para vidrio de 1,0 m y 1,2 m de altura. El perfil KE 100 con vidrio de 16–17,52 mm y 1,0 m de altura alcanza una carga máxima de viento de 3,0 kN/m² y un impacto de 1,50 kN/m, lo que lo convierte en una solución adecuada incluso para ubicaciones exigentes.
Sistema de fijación GLASSMOVE — instrucciones de montaje
El perfil KE 100 utiliza el sistema de fijación GLASSMOVE, que permite colocar y ajustar con precisión el vidrio sin herramientas especiales. Las siguientes instrucciones presentan el proceso de montaje completo en 12 pasos: desde la preparación del soporte, pasando por el anclaje del perfil, la colocación de las juntas y las cuñas de ajuste, hasta la instalación del vidrio y el cierre del perfil con el revestimiento.
Instrucciones de montaje del perfil KE 100 – pasos 1-6
Instrucciones de montaje del perfil KE 100 – pasos 7-9
Instrucciones de montaje del perfil KE 100 – pasos 10-12
Ventajas para empresas instaladoras
- Orificios taladrados de fábrica — 17 orificios avellanados listos para el montaje, sin necesidad de mecanizado adicional en la obra
- Rango de vidrio universal — admite vidrios de 12 a 21,52 mm de espesor, lo que permite realizar proyectos diversos con un solo perfil
- Sistema GLASSMOVE — montaje rápido y ajuste del vidrio sin equipo especializado
- Resistencia confirmada — el análisis MEF y las tablas de carga facilitan el diseño y la selección de la solución según los requisitos normativos
- Longitud 5 m — menos uniones en tramos largos, instalación más rápida y mejor estética final
- Aleación de aluminio EN AW 6063 — excelente resistencia a la corrosión y a los agentes atmosféricos, ideal para aplicaciones exteriores e interiores
