Kozza KE 105 – perfil de aluminio L para barandillas de cristal completo 5000 mm negro
producto no disponible
añadir a la lista de deseos
Descripción

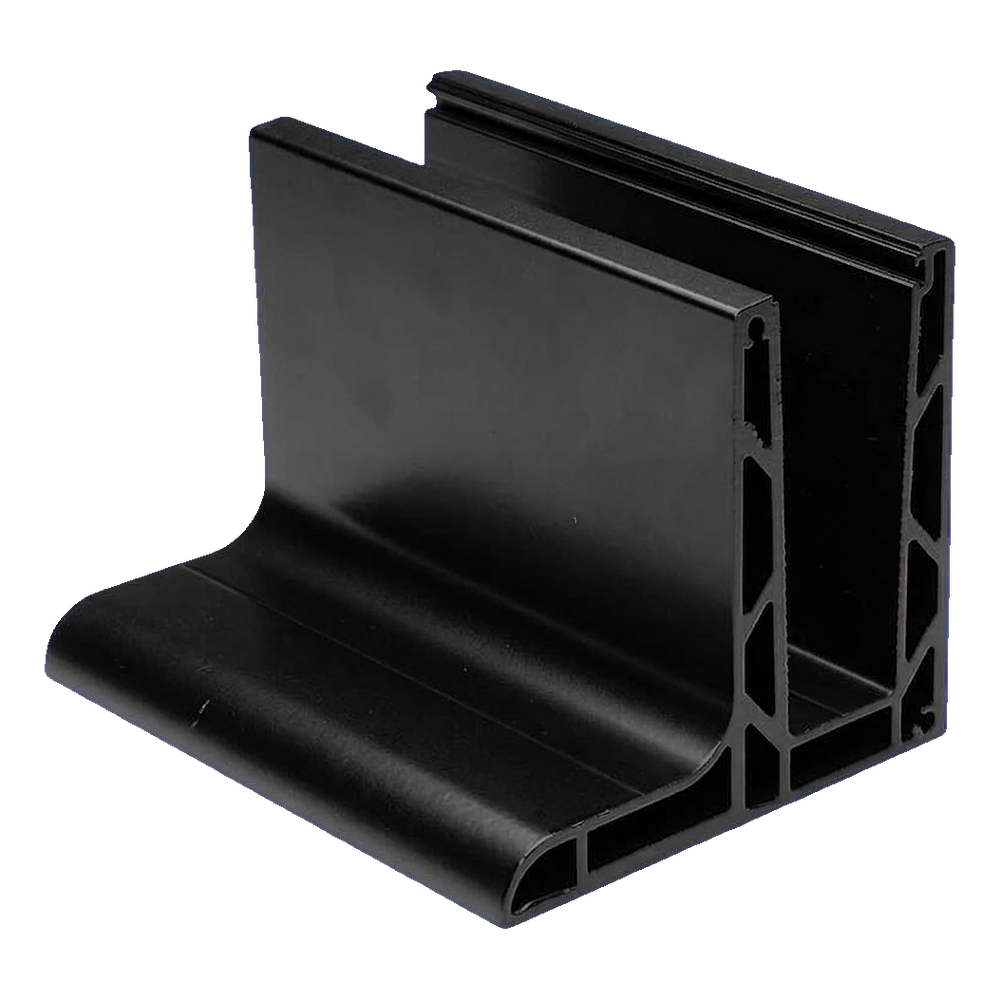

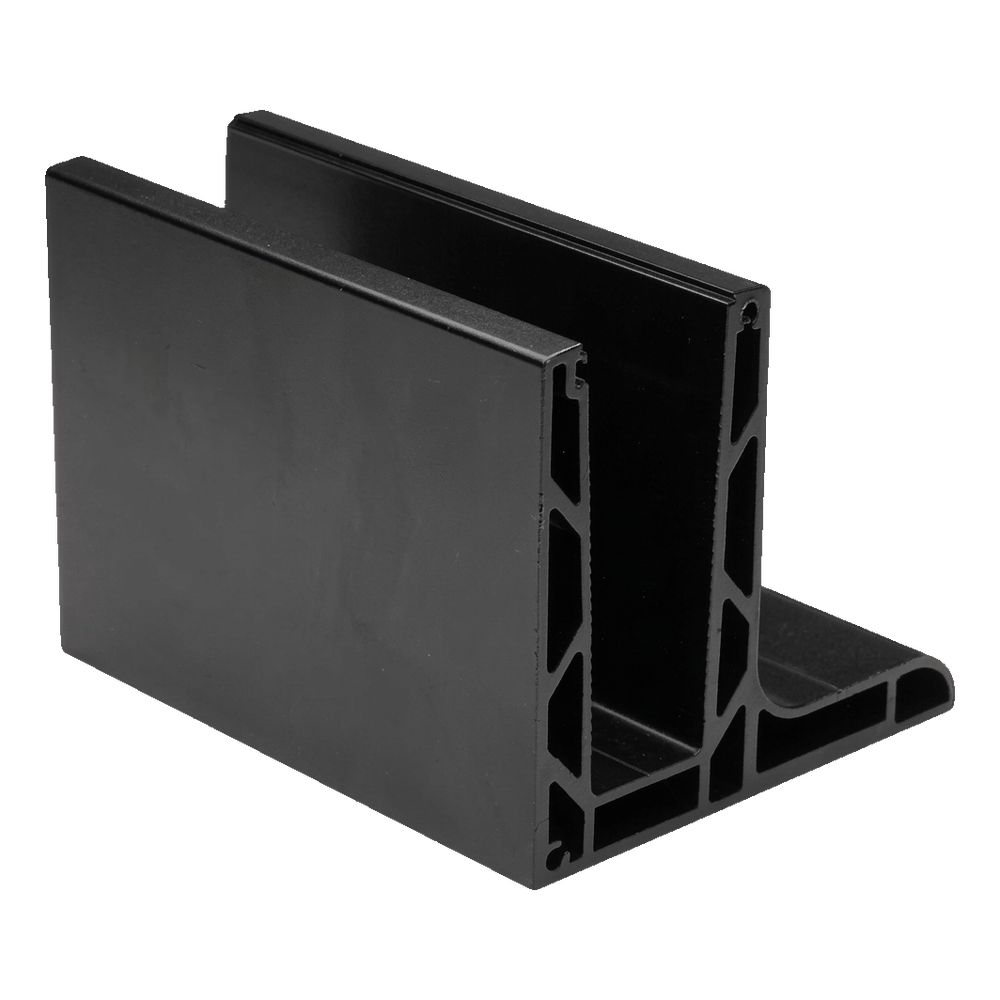

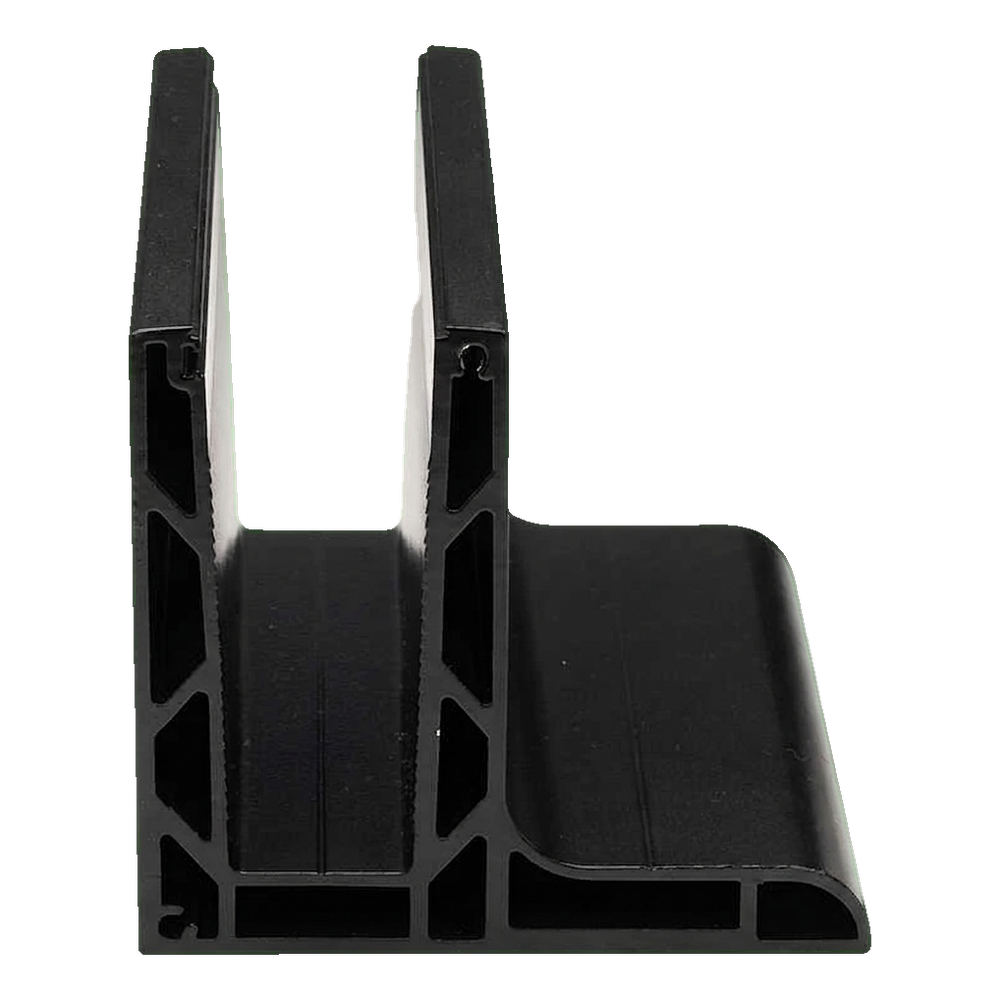

Kozza KE 105 – perfil de aluminio en L para barandillas de vidrio 5000 mm, negro
Perfil hueco tipo L de la serie Kozza KE 105 es una solución profesional para el montaje de barandillas de vidrio, diseñado para fijación longitudinal desde arriba. Gracias al sistema plano, el perfil se adapta perfectamente a la arquitectura moderna — funciona tanto en edificios residenciales como en espacios comerciales: hoteles, centros comerciales o edificios de oficinas.
Ventajas clave para el instalador
- Rango universal de espesor de vidrio — el perfil acepta placas de 12 a 21,52 mm de espesor, eliminando la necesidad de almacenar diferentes variantes de perfil
- Fijación longitudinal desde arriba — montaje rápido y cómodo, ideal para suelos acabados y techos terminados
- Sistema plano — apariencia minimalista sin elementos sobresalientes, conforme a las tendencias arquitectónicas actuales
- Orificios de montaje preparados — 17 orificios distribuidos cada 300 mm con avellanado permiten anclaje inmediato sin perforación adicional
- Color negro — acabado anodizado elegante que combina con marcos oscuros e interiores modernos

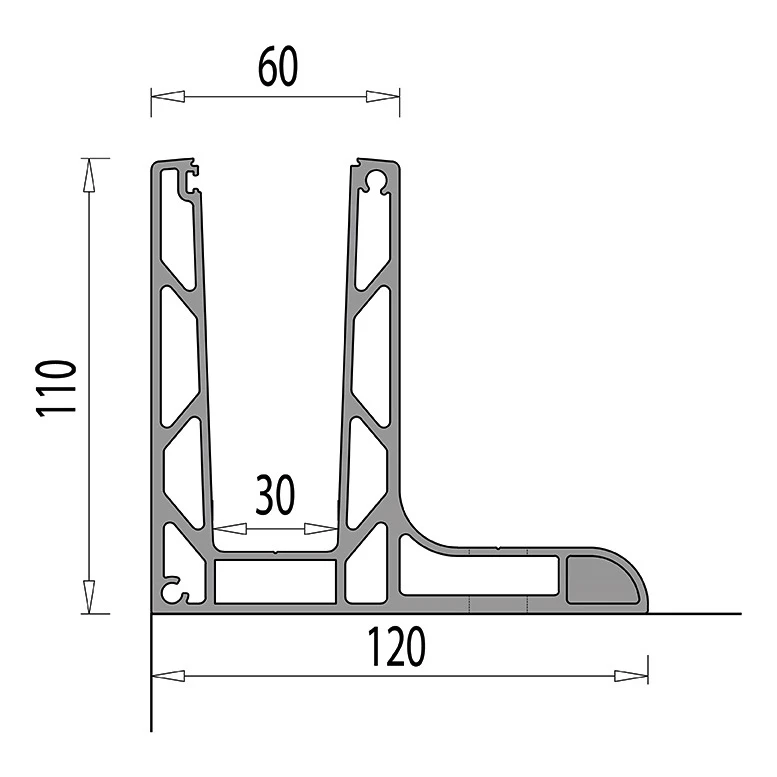

Dimensiones y parámetros del perfil
- Longitud del perfil: 5000 mm
- Altura (H): 110 mm
- Anchura de la base (W): 120 mm
- Anchura de la parte superior – canal para vidrio: 60 mm
- Anchura interior del fondo del canal: 30 mm
- Rango de espesor de vidrio: 12–21,52 mm
- Material: aluminio EN AW 6063
- Sistema: plano
- Fijación: longitudinal desde arriba
- Color: negro
- Peso: 30 kg

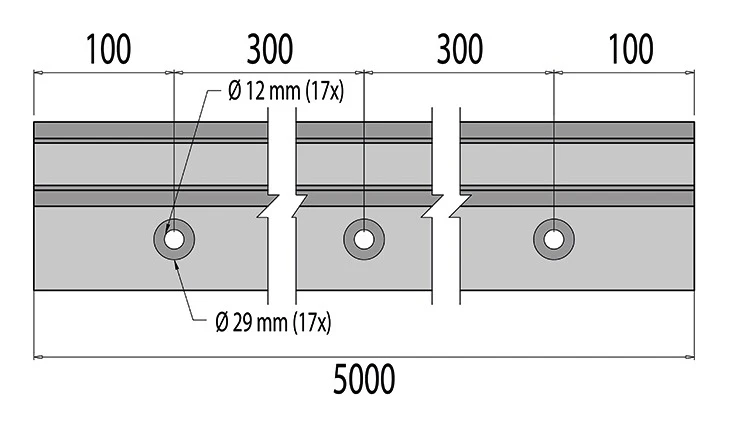

Distribución de orificios de montaje
- Número de orificios: 17 uds.
- Diámetro del orificio pasante: Ø 12 mm
- Diámetro del avellanado: Ø 29 mm
- Distancia entre ejes de orificios: 300 mm
- Distancia del primer/último orificio desde el borde: 100 mm

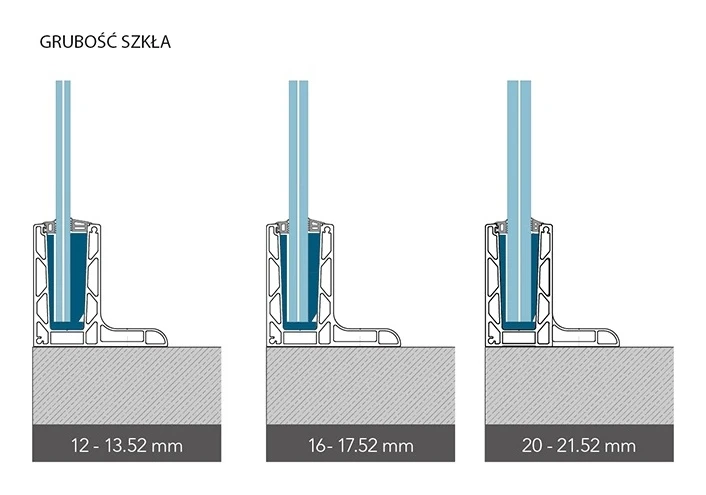

Compatibilidad con vidrio
El perfil KE 105 es compatible con tres rangos de espesor de vidrio templado y laminado. Gracias al sistema de fijación GLASSMOVE, las juntas dentro del perfil se adaptan al espesor específico de la placa, garantizando un asentamiento estable y seguro:
- Vidrio 12–13,52 mm
- Vidrio 16–17,52 mm
- Vidrio 20–21,52 mm

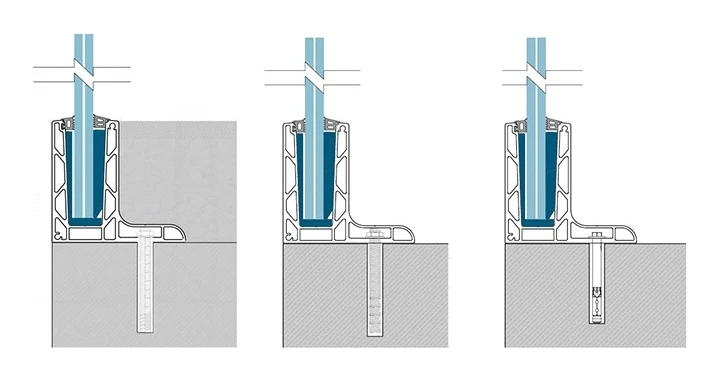

Método de anclaje
El perfil se puede anclar mecánicamente al soporte mediante anclajes — en los dibujos anteriores se muestran tres variantes típicas de instalación según el espesor del mortero y tipo de soporte. Los avellanados de los orificios de montaje (Ø 29 mm) permiten ocultar la cabeza del tornillo por debajo de la superficie del perfil.

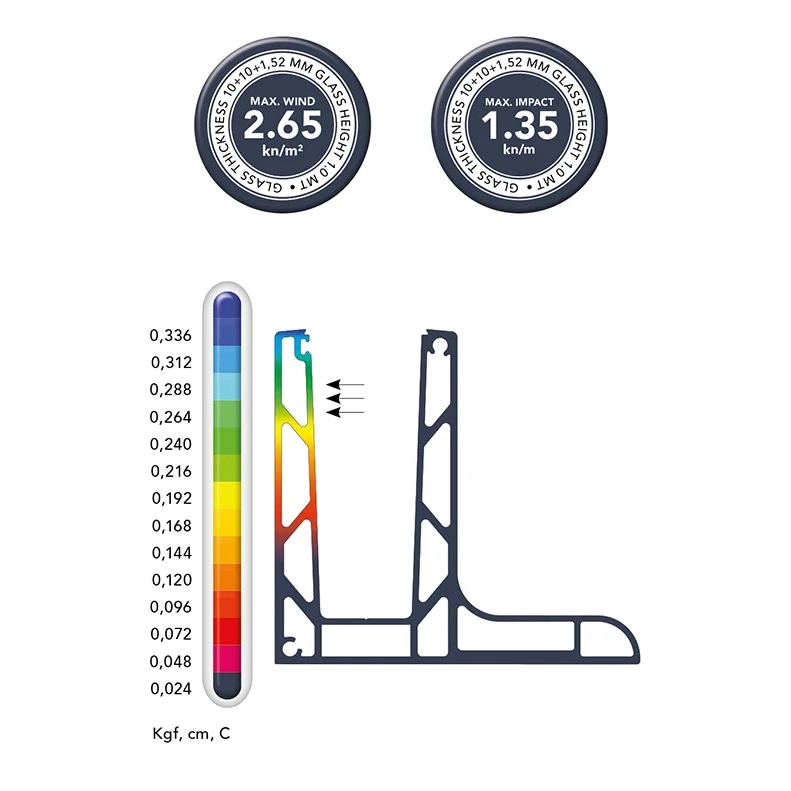

Resistencia y análisis de desplazamientos
El perfil ha sido sometido a análisis por el método de elementos finitos (FEM). Los resultados de desplazamiento se proporcionan para un perfil con longitud de base 1,0 m bajo carga horizontal inferior a 500 kg (5000 N), midiendo desde la base hasta el punto más alto del perfil. Para vidrio de espesor 10+10+1,52 mm y altura 1,0 m se obtuvo:
- Carga máxima de viento: 2,65 kN/m²
- Carga máxima de impacto: 1,35 kN/m
Tabla de resistencia de la serie KE
La siguiente tabla presenta los valores máximos de cargas de viento e impacto para tres modelos de la serie KE según el espesor y altura de la placa de vidrio:
Datos técnicos
| Material | Aluminio |
| Tipo de accesorio | Perfil en U |
