Kozza KE 105 – perfil de aluminio tipo L para barandillas de vidrio completo 5000 mm
Deja tu opinión sobre el producto
Perfil de aluminio Kozza KE 105 tipo L para barandillas de vidrio completo. Longitud 5000 mm, anchura 120 mm, altura 110 mm. Aluminio EN AW 6063, anodizado mate. Vidrio 12-21,52 mm, fijación longitudinal desde arriba. Peso 30 kg. Sistema plano de cámaras.
Los gastos de envío no están incluidos en el precio.
Los gastos de envío no están incluidos en el precio.
Código de producto: 000-871
Características del producto
[PIM] balustrady-caloszklane #128
- Tipo de accesorio Perfil en U
- Material Aluminio
Descripción
Kozza KE 105 – perfil de aluminio tipo L para barandillas totalmente acristaladas 5000 mm, fijación longitudinal superior

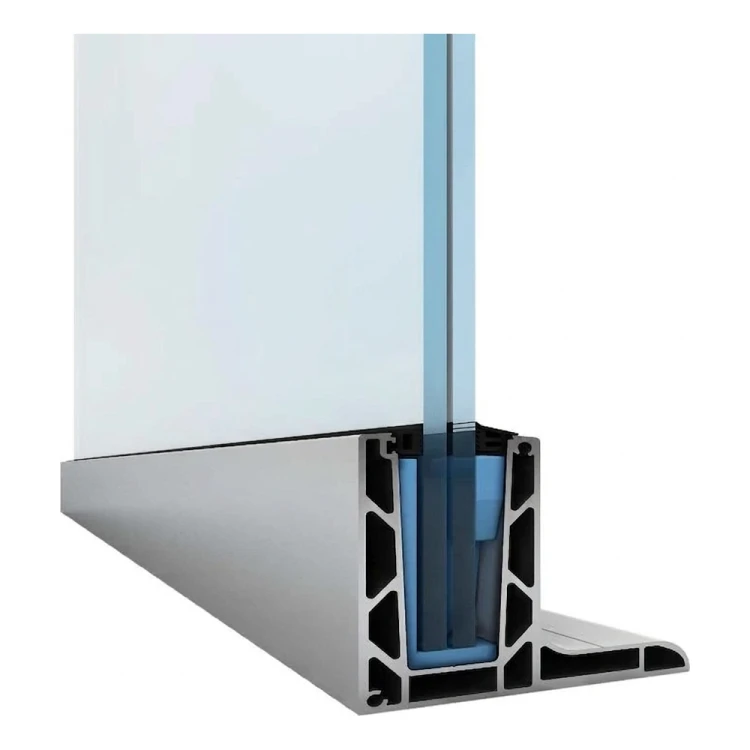

Kozza KE 105 es un perfil de aluminio tipo L de cámaras diseñado para la construcción de barandillas totalmente acristaladas. Ha sido desarrollado conforme a los requisitos de los arquitectos y es ideal tanto para espacios residenciales como para grandes edificios comerciales: hoteles, centros comerciales o edificios de oficinas. Gracias a la fijación longitudinal superior, el perfil se monta directamente sobre el borde del forjado o del antepecho, creando una línea de sujeción del vidrio minimalista y casi invisible.
El sistema plano, combinado con el anodizado mate, garantiza una estética moderna y discreta: el perfil no domina visualmente y el cristal se convierte en el elemento principal de la barandilla. El rango universal de espesores de vidrio de 12 a 21,52 mm permite elegir con flexibilidad los paneles de vidrio según los requisitos estáticos y de proyecto de cada obra.

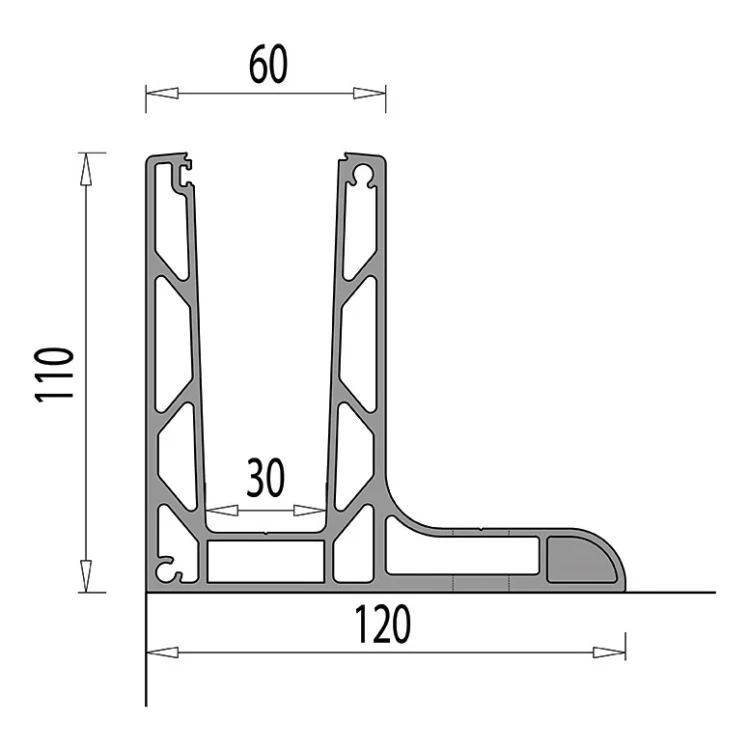

Parámetros técnicos del perfil
- Longitud del perfil: 5000 mm
- Altura del perfil: 110 mm
- Ancho de la base: 120 mm
- Ancho de la parte superior del canal para el vidrio: 60 mm
- Ancho interior del canal: 30 mm
- Rango de espesores de vidrio: 12–21,52 mm
- Fijación: longitudinal superior
- Sistema: plano
- Material: aleación de aluminio EN AW 6063
- Acabado: anodizado mate
- Peso: 30 kg
- EAN: 5903313202466
Orificios de montaje
El perfil dispone de 17 orificios de montaje distribuidos a lo largo de toda su longitud. Los orificios pasantes tienen un diámetro de Ø 12 mm y los avellanados, de Ø 29 mm. La distancia entre ejes de los orificios es de 300 mm, con una distancia al borde de 100 mm desde cada extremo del perfil. Esta disposición garantiza una distribución uniforme de las cargas y un montaje rápido con anclajes mecánicos o químicos.

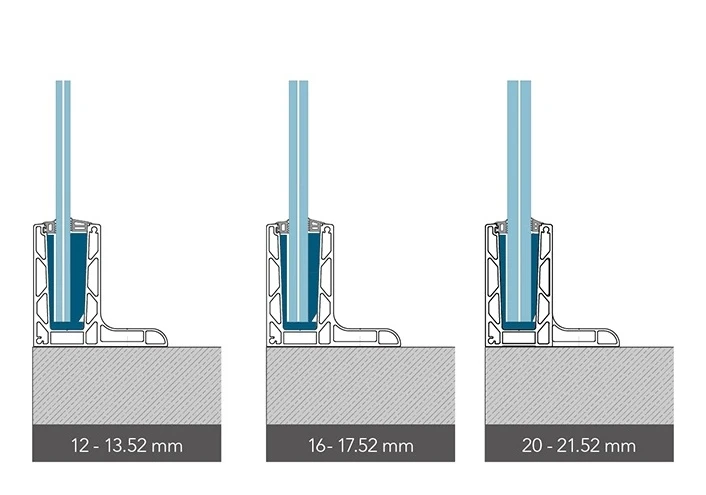

Compatibilidad con el vidrio
El perfil KE 105 es compatible con tres rangos de espesor de vidrio, lo que permite adaptarlo a distintos requisitos estáticos y de proyecto:
- Vidrio de 12–13,52 mm: paneles estándar templados y laminados
- Vidrio 16–17,52 mm — vidrio de seguridad laminado (p. ej. 2×8 mm + lámina PVB)
- Vidrio 20–21,52 mm — paneles laminados gruesos para aplicaciones con mayores exigencias de resistencia (p. ej. 2×10 mm + lámina PVB)
Métodos de anclaje
El sistema Kozza KE 105 ofrece flexibilidad en la elección del método de anclaje. Según el soporte y los requisitos estructurales, el perfil se puede fijar con distintos tipos de anclajes, mecánicos o químicos. La ilustración muestra tres variantes de colocación del perfil en hormigón, lo que permite al instalador elegir la solución óptima para cada tipo de estructura.
Resistencia a las cargas — resultados de los ensayos

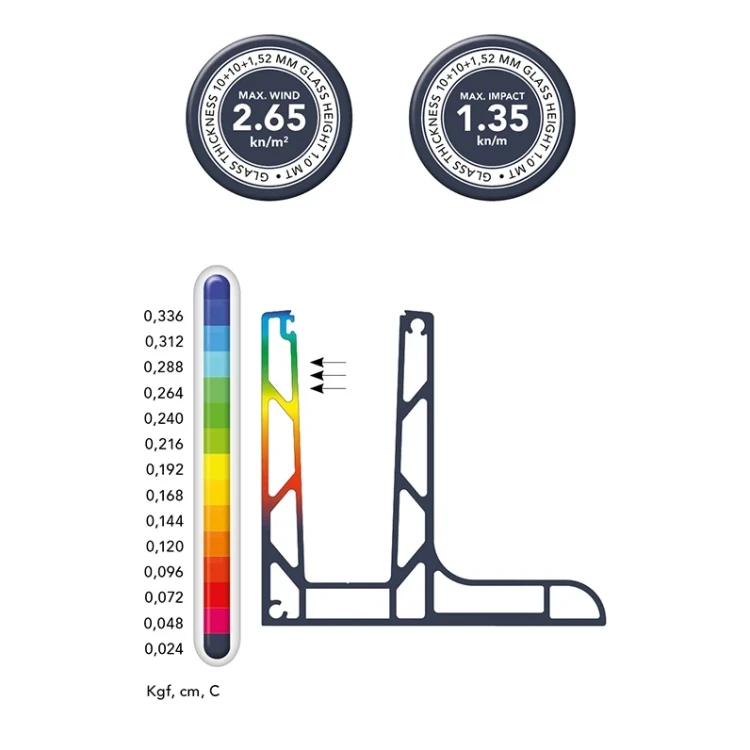

El perfil KE 105 con vidrio laminado 10+10+1,52 mm y una altura de 1,0 m alcanza una carga máxima de viento de 2,65 kN/m² y una resistencia máxima al impacto de 1,35 kN/m. El análisis numérico (MEF) confirma valores mínimos de desplazamiento incluso con cargas horizontales extremas inferiores a 500 kg (5000 N) por metro de longitud de la base del perfil.
Cargas máximas de la serie KE según el espesor y la altura del vidrio
Cargas máximas de viento e impacto para la serie KE
| Serie KE | Vidrio 12-13.52 mm | Vidrio 16-17.52 mm | Vidrio 20-21.52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Vidrio de 1.0 m de altura | Vidrio de 1.2 m de altura | Vidrio de 1.0 m de altura | Vidrio de 1.2 m de altura | Vidrio de 1.0 m de altura | Vidrio de 1.2 m de altura | |||||||
| Viento máx. (kN/m²) | Impacto máx. (kN/m) | Viento máx. (kN/m²) | Impacto máx. (kN/m) | Viento máx. (kN/m²) | Impacto máx. (kN/m) | Viento máx. (kN/m²) | Impacto máx. (kN/m) | Viento máx. (kN/m²) | Impacto máx. (kN/m) | Viento máx. (kN/m²) | Impacto máx. (kN/m) | |
| KE 100 | 2,45 | 0,85 | 1,20 | 0,50 | 3,00 | 1,50 | 2,60 | 1,10 | 3,00 | 1,50 | 2,70 | 1,50 |
| KE 105 | 2,45 | 0,85 | 1,20 | 0,50 | 2,65 | 1,35 | 2,40 | 1,10 | 2,65 | 1,35 | 2,40 | 1,35 |
| KE 120 | 2,45 | 0,85 | 1,20 | 0,50 | 2,10 | 1,00 | 1,90 | 1,00 | 2,10 | 1,00 | 1,90 | 1,00 |
Realizaciones y aplicaciones

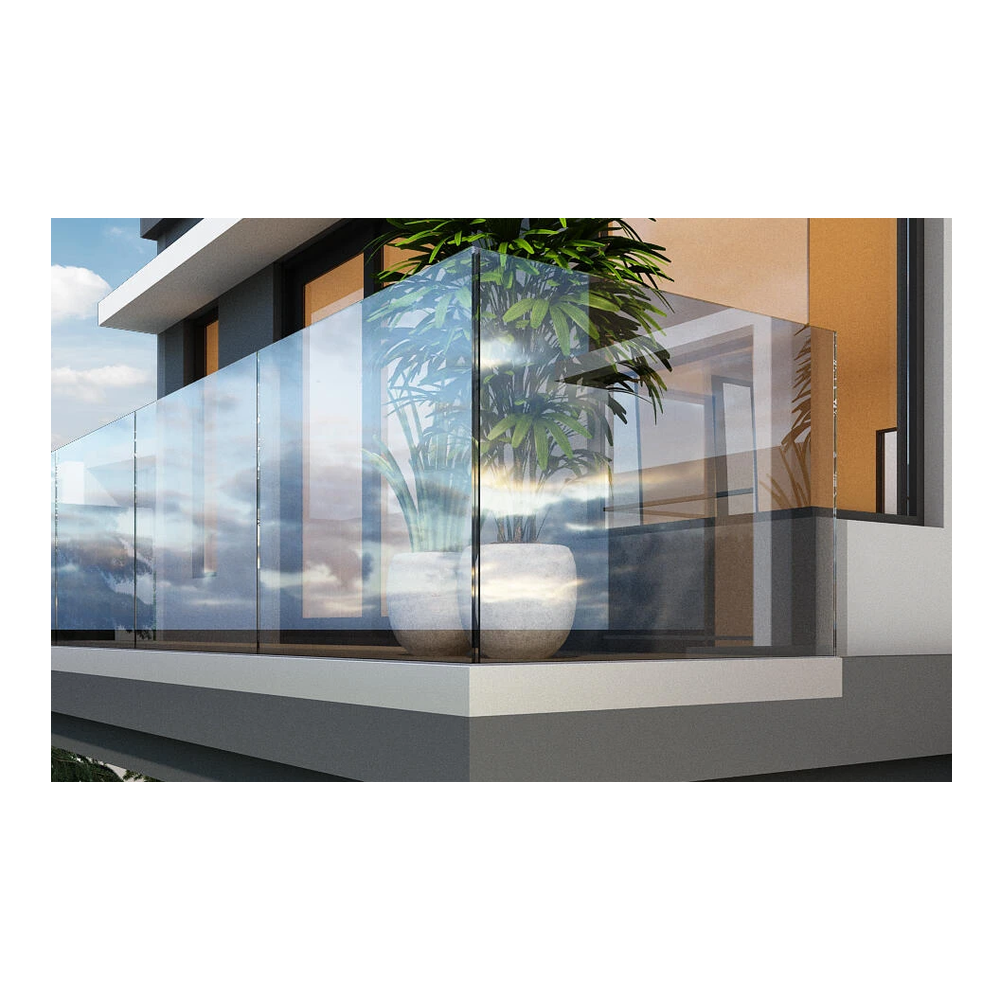

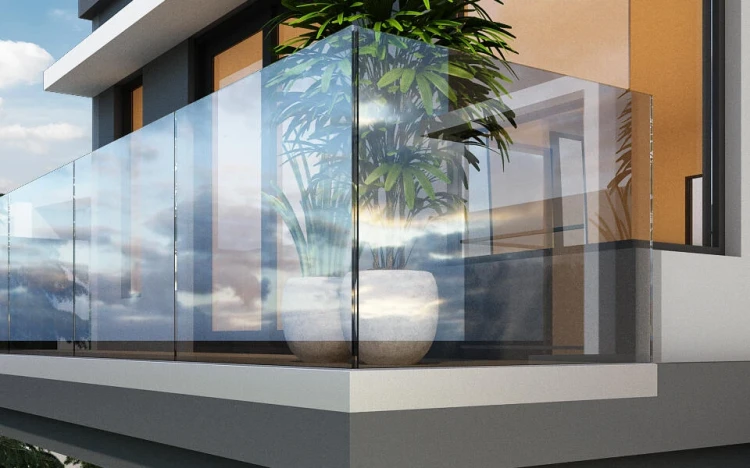

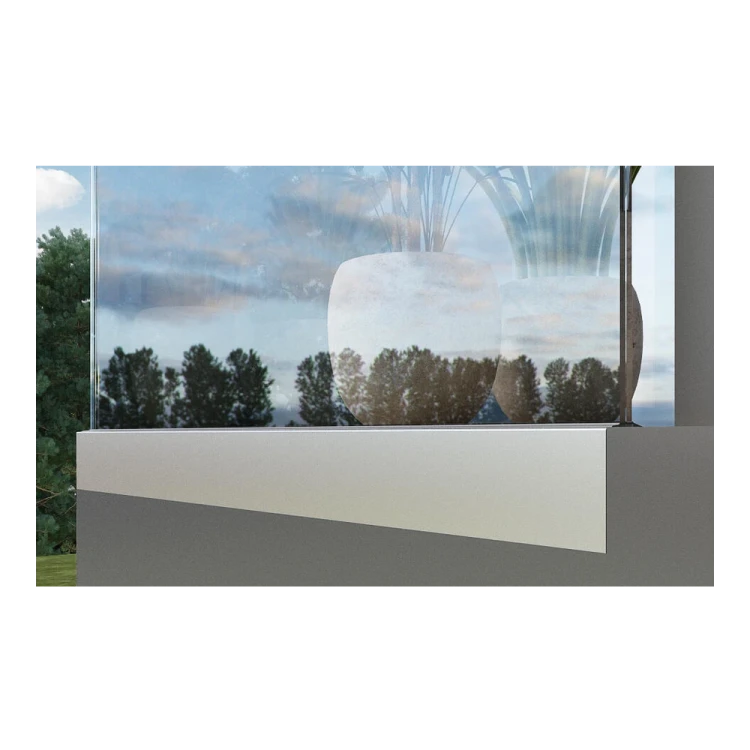

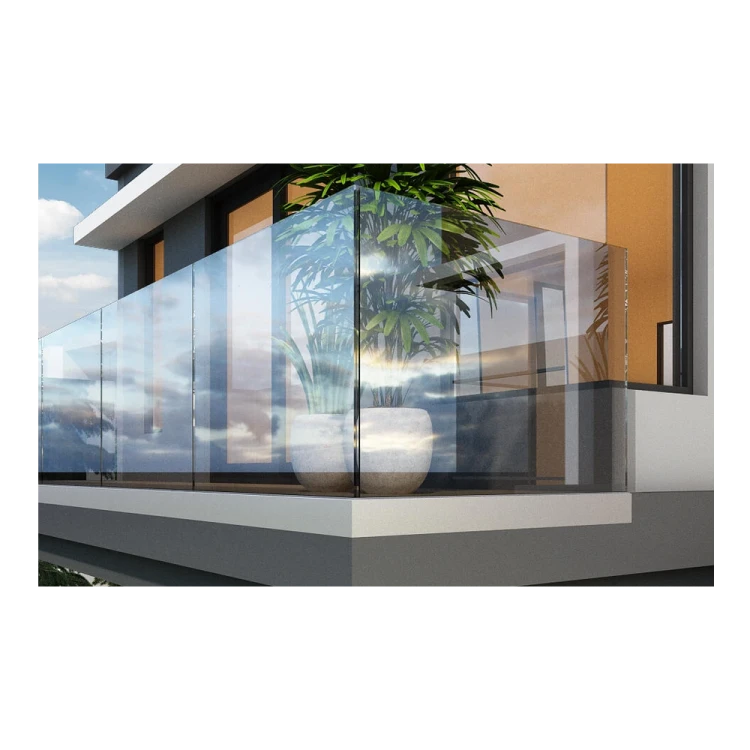

El perfil Kozza KE 105 es ideal para el montaje de barandillas de vidrio en balcones, terrazas, escaleras y antepechos. El sistema GLASSMOVE garantiza una fijación estética y segura de los paneles de vidrio, creando el efecto de barandilla «invisible», una de las soluciones más buscadas hoy en la arquitectura residencial y comercial.
Montaje paso a paso
El proceso de instalación del perfil KE 105 consta de tres etapas. En la etapa 1 se prepara el soporte, se taladran los orificios de montaje, se ancla el perfil base y a continuación se colocan las juntas. En la etapa 2 se monta el vidrio en el canal del perfil y se asegura con cuñas de separación. En la etapa 3 se aprietan los tornillos de presión y se coloca la cubierta (tapa embellecedora), obteniendo una barandilla acabada y estética. Todo el montaje no requiere soldadura ni equipo especializado: bastan las herramientas de instalación estándar.
