Kozza KE 120 – perfil U para barandillas de vidrio 5000 mm, montaje lateral
producto no disponible
añadir a la lista de deseos
Descripción

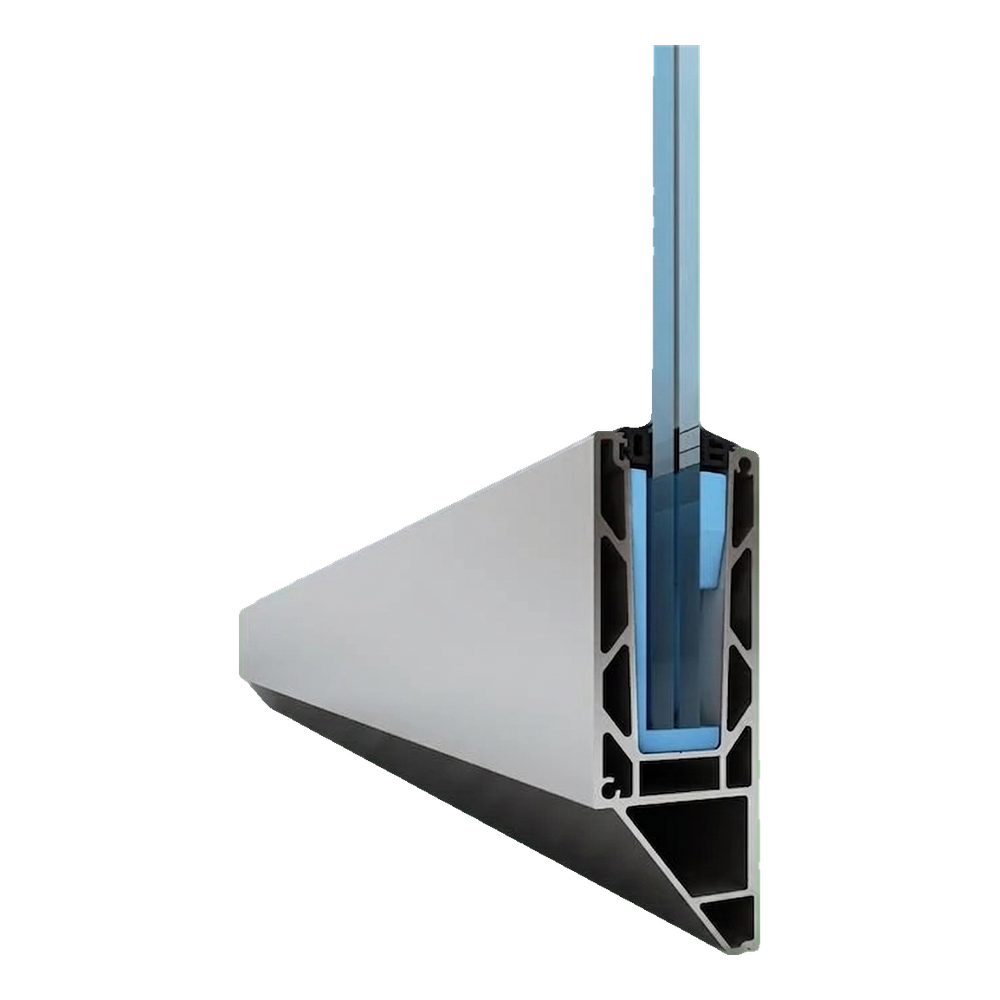

Kozza KE 120 – perfil de aluminio en U para barandillas de vidrio completo 5000 mm, fijación lateral

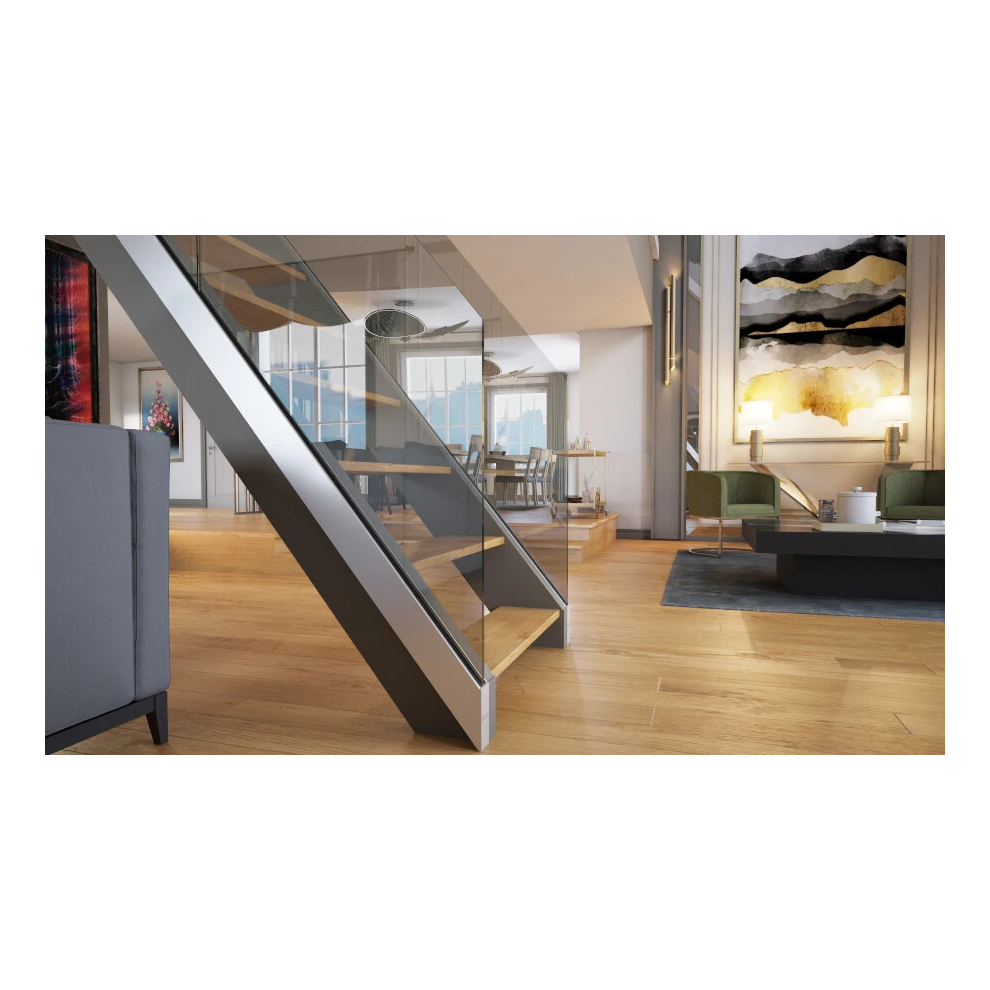

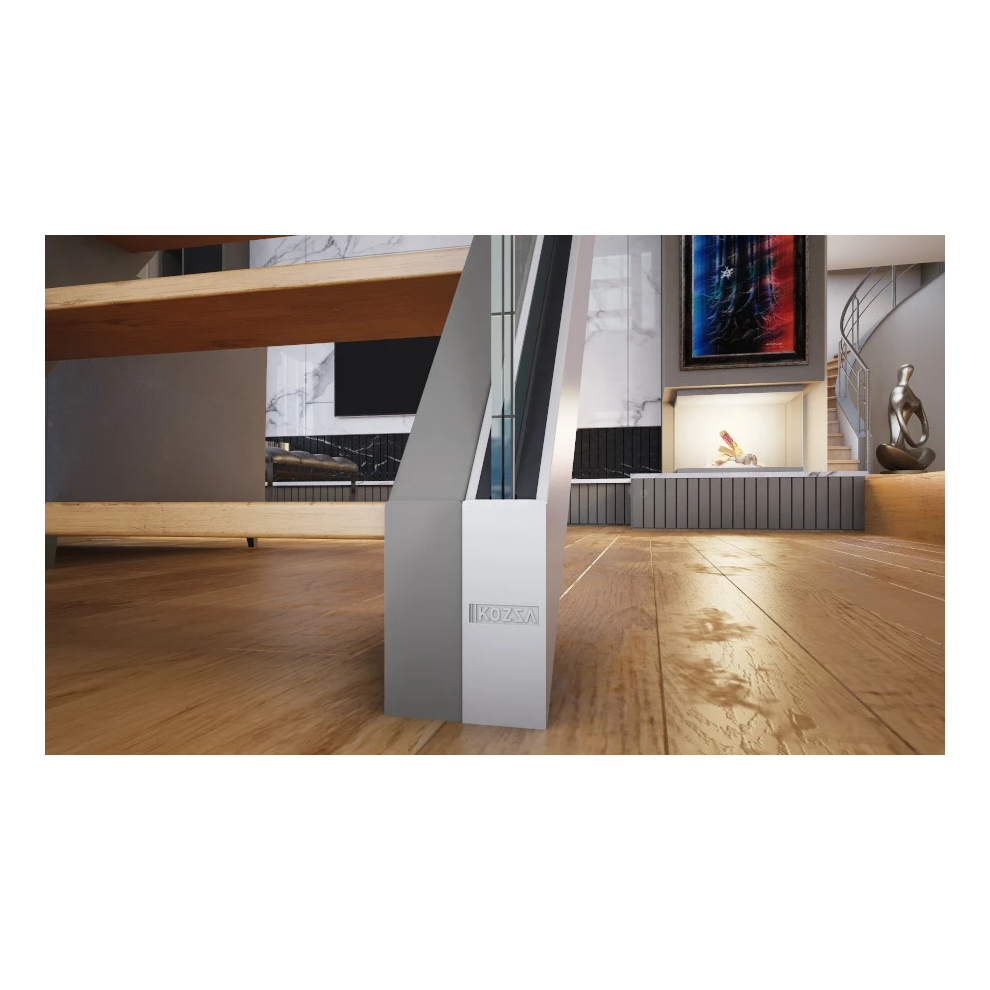

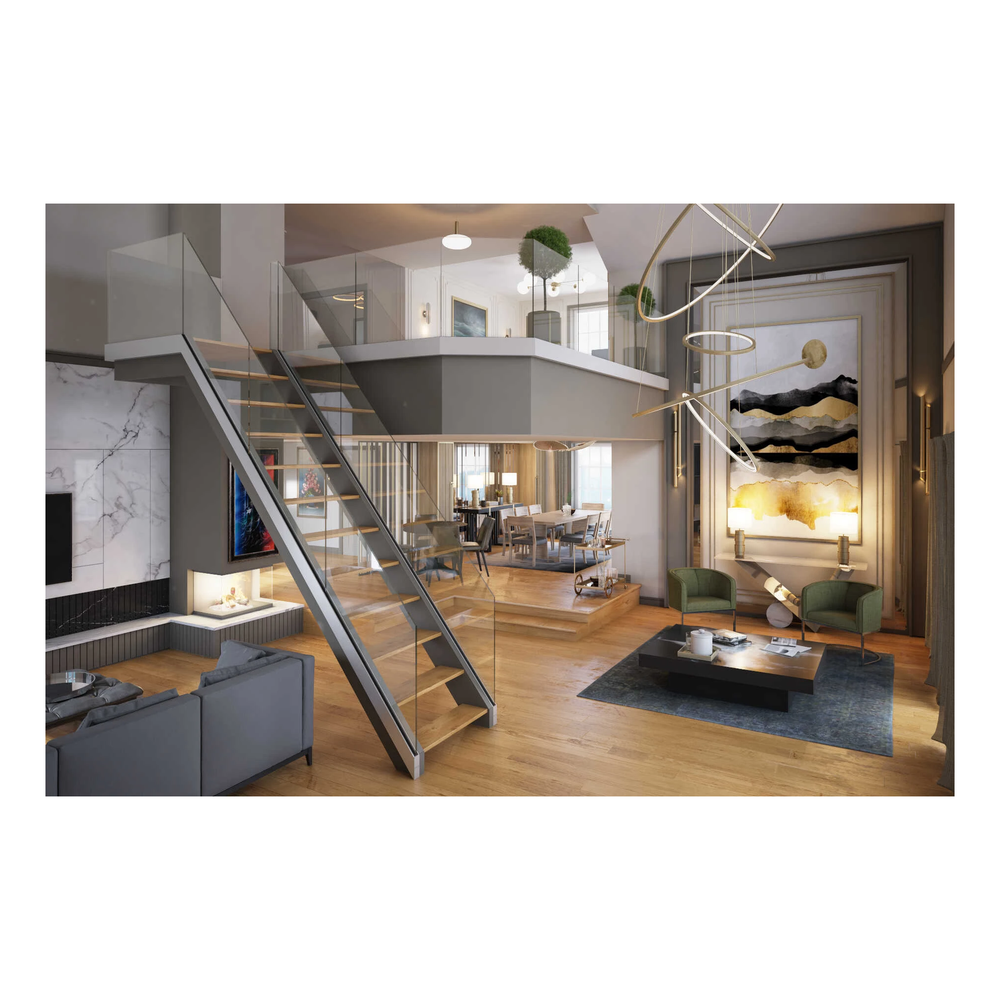

Perfil hueco en U para barandillas de vidrio completo Kozza KE 120 es una solución profesional para el montaje lateral de paneles de vidrio, diseñado en colaboración con arquitectos. Gracias al sistema plano con anodizado mate, el perfil proporciona un aspecto minimalista y elegante ideal tanto para espacios residenciales (escaleras, entrepisos, terrazas) como para edificios comerciales: hoteles, oficinas o centros comerciales.
El perfil KE 120 con longitud de 5000 mm es compatible con un amplio rango de espesores de vidrio, desde 12 mm hasta 21,52 mm, lo que permite utilizar tanto paneles templados individuales como vidrio laminado multicapa (VSG/ESG). La altura máxima del panel de vidrio es de 120 cm, por lo que el sistema funciona en la mayoría de aplicaciones típicas de barandillas.
Características clave del perfil
- Serie: KE 120
- Tipo de perfil: U-hueco para barandillas de vidrio completo
- Fijación: lateral (a pared o estructura portante)
- Sistema: plano
- Acabado: anodizado mate
- Material: aleación de aluminio EN AW 6063
- Rango de espesor de vidrio: 12–21,52 mm
- Altura máxima del vidrio: 120 cm
- Longitud del perfil: 5000 mm
- Peso: 28 kg
La versatilidad en el espesor del vidrio es una de las mayores ventajas del perfil KE 120. El sistema es compatible con tres rangos: 12–13,52 mm, 16–17,52 mm y 20–21,52 mm. El ajuste se realiza mediante insertos espaciadores dedicados que centran y estabilizan con precisión el panel de vidrio en la cámara del perfil. Gracias a esto, un solo tipo de perfil cubre las necesidades de proyectos diversos, desde barandillas interiores ligeras hasta barandillas exteriores resistentes con vidrio laminado grueso.

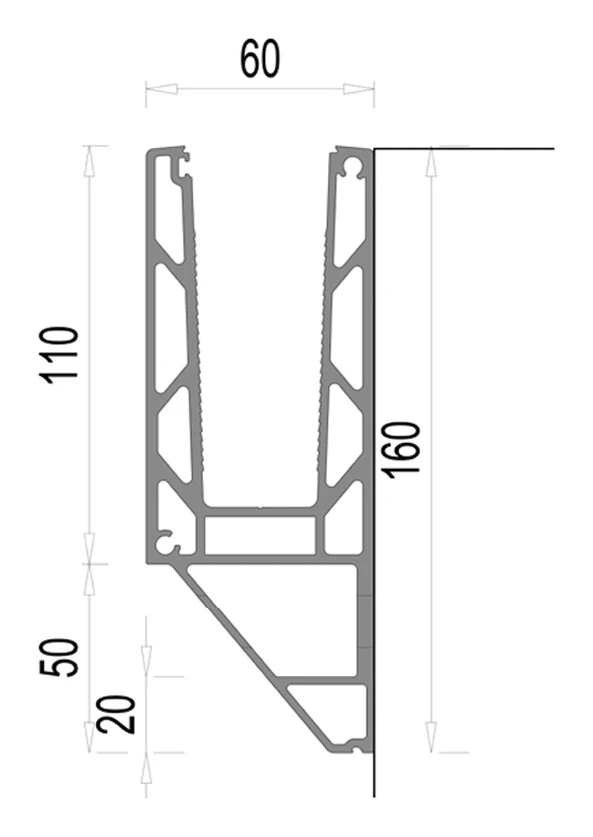

Dimensiones de la sección del perfil
- Altura total del perfil: 160 mm
- Altura de la pared frontal (ranura para vidrio): 110 mm
- Altura de la parte inferior de soporte: 50 mm
- Altura del borde inferior frontal: 20 mm
- Anchura del perfil (superior): 60 mm

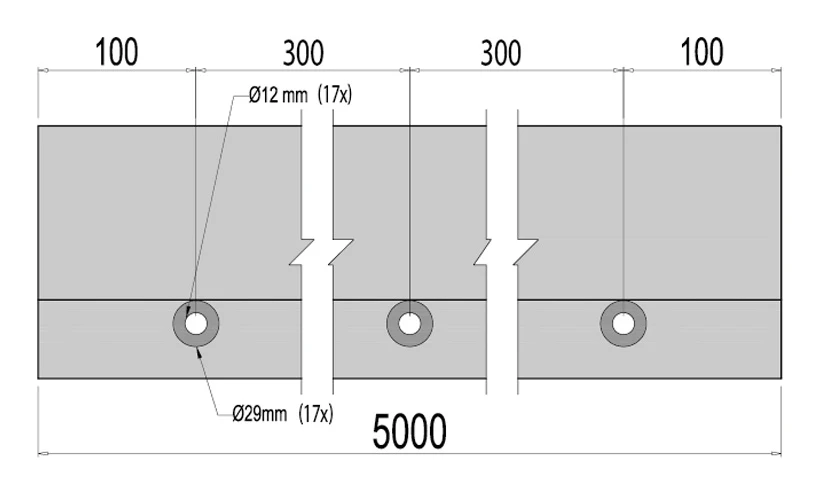

Esquema de orificios de montaje
El perfil tiene 17 orificios de montaje ejecutados de fábrica, distribuidos uniformemente en toda la longitud de 5000 mm. La separación entre orificios es de 300 mm, y la distancia desde el borde del perfil hasta el eje del primer y último orificio es de 100 mm. Cada orificio tiene un diámetro de Ø12 mm con avellanado de Ø29 mm, lo que permite el montaje con tornillos de cabeza cónica. La distribución precisa de los orificios acelera significativamente la instalación: no es necesario perforar in situ.

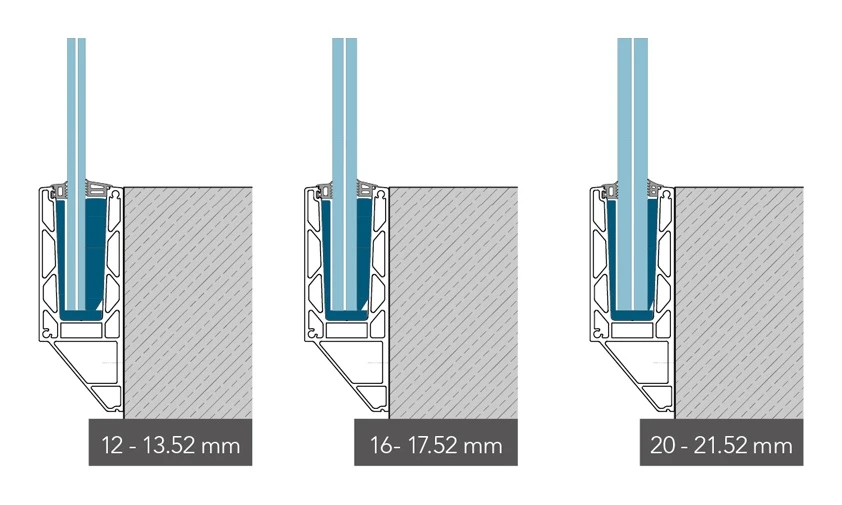

Variantes de espesor de vidrio
El perfil KE 120 es compatible con tres rangos de espesor de vidrio. La selección del inserto espaciador apropiado permite una rápida adaptación al proyecto específico, sin necesidad de pedir un perfil diferente.

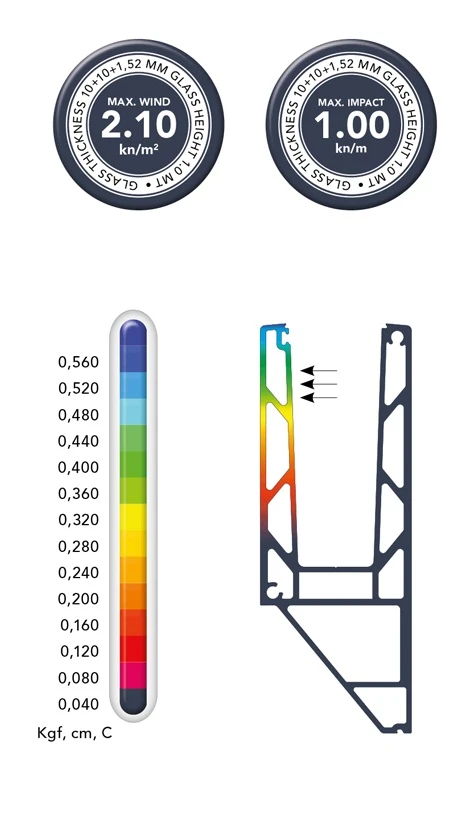

Resistencia y resistencia a cargas
El perfil KE 120 ha sido probado para cargas de viento e impacto. Para vidrio con espesor 10+10+1,52 mm y altura 1,0 m, la carga máxima de viento es 2,10 kN/m², y la fuerza máxima de impacto es 1,00 kN/m. Los resultados de desplazamiento se proporcionan para un perfil con longitud de base de 1 m bajo carga horizontal inferior a 500 kg (5000 N), desde la base hasta el punto más alto del perfil.
Tabla de cargas para serie KE
| Serie KE | Vidrio 12–13,52 mm | Vidrio 16–17,52 mm | Vidrio 20–21,52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Vidrio alt. 1,0 m | Vidrio alt. 1,2 m | Vidrio alt. 1,0 m | Vidrio alt. 1,2 m | Vidrio alt. 1,0 m | Vidrio alt. 1,2 m | |||||||
| Máx. viento (kN/m²) | Máx. impacto (kN/m) | Máx. viento (kN/m²) | Máx. impacto (kN/m) | Máx. viento (kN/m²) | Máx. impacto (kN/m) | Máx. viento (kN/m²) | Máx. impacto (kN/m) | Máx. viento (kN/m²) | Máx. impacto (kN/m) | Máx. viento (kN/m²) | Máx. impacto (kN/m) | |
| KE 100 | 2,45 | 0,85 | 1,70 | 0,59 | 3,68 | 1,28 | 2,56 | 0,89 | 4,61 | 1,60 | 3,20 | 1,11 |
| KE 120 | 2,10 | 1,00 | 1,46 | 0,69 | 3,15 | 1,50 | 2,19 | 1,04 | 3,94 | 1,88 | 2,74 | 1,30 |
Datos técnicos
| Tipo de accesorio | Perfil en U |
| Material | Aluminio |
