PSG

PSG manguito de fijación para cremallera de puerta corredera – galvanizado M8

Ir a Opiniones sobre el producto

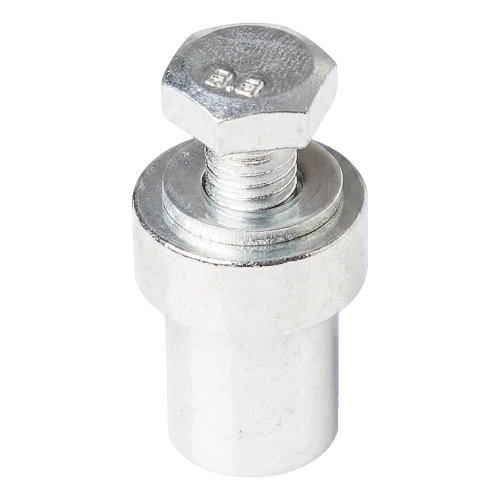

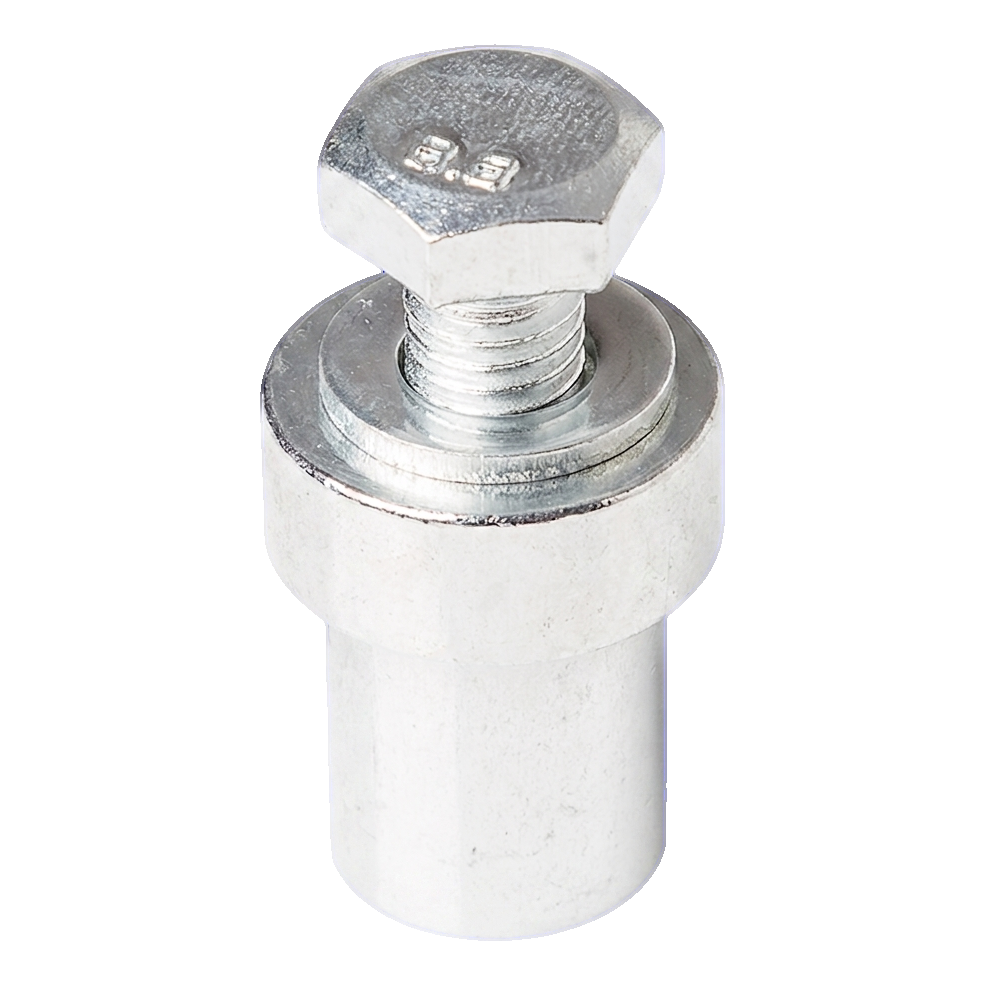

Manguito de fijación PSG para cremallera de puerta corredera, acero galvanizado. Tornillo M8×25mm clase 8.8, brida Ø20mm, vástago Ø15mm, altura 25mm. Peso 0,046 kg. Para cremalleras de acero L1000×8mm.

Ir a la descripción completa
con IVA sin IVA
Precio 0,47 €
incl. 21% IVA

Los gastos de envío no están incluidos en el precio.

PC
Disponibilidad:
En stock
Tiempo de envío: 24 horas

Características del producto

[PIM] Cat 121 #121

  • Material Acero

Descripción

Casquillo de montaje para cremallera · M8 × 25

Casquillo de acero con reborde Ø 20 mm y cuerpo Ø 15 mm, altura 25 mm, con tornillo M8 × 25 de clase 8.8

M8 × 25tornillo incluido
Ø 20 mmreborde
25 mmaltura del casquillo
galvanizadorecubrimiento
Plano de dimensiones del casquillo de montaje: reborde Ø 20 mm, cuerpo Ø 15 mm, altura H = 25 mm, tornillo M8 × 25
Abrir el plano acotado a tamaño completo
Dibujo orientativo: vista lateral del casquillo con tornillo. Las alturas del reborde y de la cabeza del tornillo son orientativas.

Elección rápida

UsoFijación de una cremallera de acero a la hoja de una puerta corredera, con separación entre la cremallera y la hoja
SelecciónPara cremalleras de acero con orificios para casquillos de Ø 15 mm, p. ej., de 1000 × 8 mm
CondicionesEl recubrimiento de zinc protege el acero frente a la corrosión en condiciones habituales; en caso de contacto con sal, productos químicos o humedad permanente, elige la versión según las condiciones de exposición

Sobre el producto

El casquillo de montaje une la cremallera de acero a la hoja de la puerta corredera. El cuerpo del casquillo se introduce en el orificio de la cremallera, el reborde la apoya y el tornillo presiona la cremallera.

El reborde tiene un diámetro Ø 20 mm, el cuerpo Ø 15 mm y todo el casquillo tiene una altura H de 25 mm. Se incluye un tornillo M8 × 25 de clase 8.8. La masa por unidad es de 0,046 kg.

El acero está galvanizado (galvanizado), lo que lo protege frente a la corrosión en condiciones habituales.

Dimensiones

Diámetro del rebordeØ 20 mm
Diámetro del cuerpoØ 15 mm
Altura del casquillo H25 mm
Tornillo incluidoM8 × 25
Clase del tornillo8.8
Dimensiones según los datos del fabricante.

Material y recubrimiento

Materialacero
Recubrimientogalvanizado

Unidad de venta

Unidad de venta1 uds.
Masa por unidad0,046 kg
Masa según los datos del proveedor (valor orientativo).

Selección y montaje

  • ✓Comprueba que los orificios de la cremallera encajen en el cuerpo del casquillo de Ø 15 mm.
  • ✓Fija el casquillo a la hoja según las instrucciones del automatismo y aprieta la cremallera con el tornillo M8 × 25.
  • ✓Ajusta una holgura uniforme entre los dientes de la cremallera y el piñón del automatismo a lo largo de toda la cremallera.

Importante

El número de casquillos por cremallera viene indicado en las instrucciones del automatismo o por el fabricante de la cremallera. Utiliza los casquillos junto con la cremallera adecuada.
