PSG placa de montaje de acero 38 para carro de puerta corredera 150×25 mm

Ir a Opiniones sobre el producto

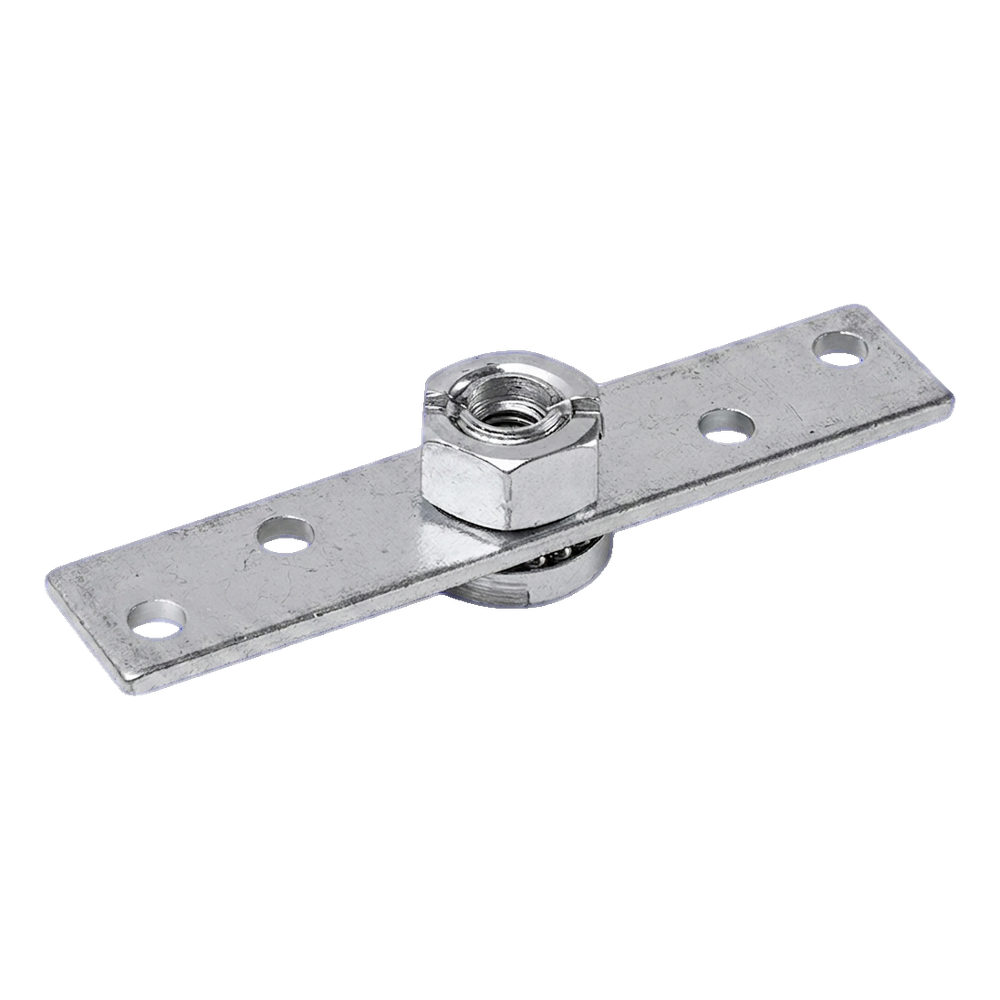

Placa de montaje PSG 38 de acero galvanizado. Dimensiones 150×25 mm, peso 0,18 kg. Elemento giratorio con articulación y tuerca. 4 orificios de montaje laterales más 1 central. Para el montaje del conjunto de rodillos en puertas correderas.

Ir a la descripción completa
con IVA sin IVA
Precio 2,62 €
incl. 21% IVA

Los gastos de envío no están incluidos en el precio.

PC
Disponibilidad:
En stock
Tiempo de envío: 8 días laborables

Características del producto

[PIM] szyny-jezdne #115

  • Material Acero

Descripción

Placa de montaje para rodillos de puerta corredera · 150 × 25 mm

Pletina de acero de 150 × 25 mm con cuatro orificios de montaje y un eje de giro central con tuerca, para la fijación giratoria del conjunto de rodillos

150 mmlongitud
25 mmanchura
4 + 1orificios de montaje

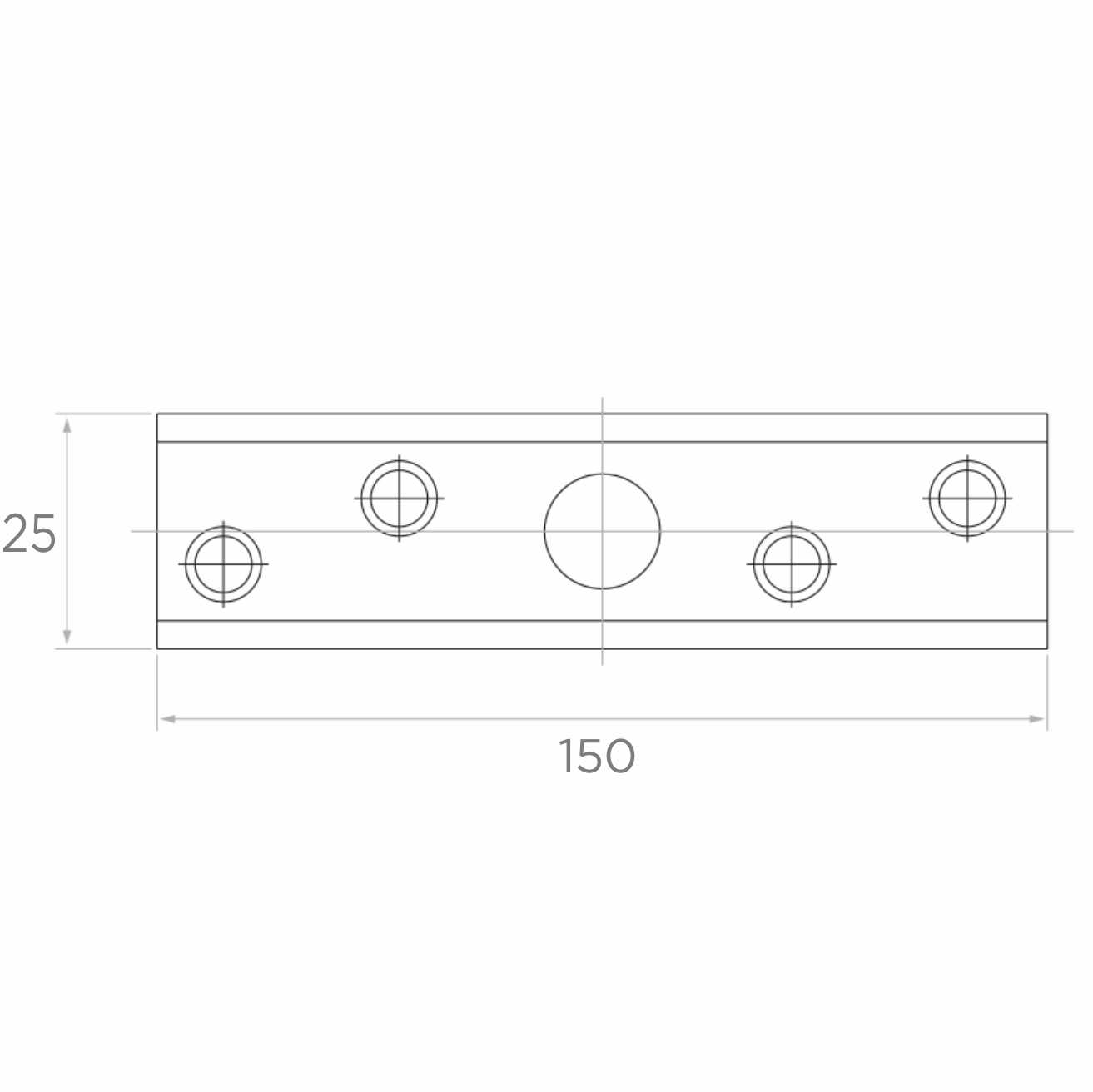

Plano de cotas de la placa de montaje: L = 150 mm, W = 25 mm
Abrir el plano acotado a tamaño completo
Dibujo orientativo: vista superior y lateral. Dimensiones L y W según el plano del fabricante; posición de los orificios según el plano, con sus diámetros y la tuerca representados de forma orientativa.

Elección rápida

UsoFijación giratoria del conjunto de rodillos de guía o de rodadura de la puerta corredera a la estructura
SelecciónPlaca de 150 × 25 mm; elige los rodillos según la rosca de la tuerca del eje de la placa
CondicionesEl recubrimiento de zinc protege el acero frente a la corrosión en condiciones habituales; en caso de contacto con sal, productos químicos o humedad permanente, elige la versión según las condiciones de exposición

Sobre el producto

La placa de montaje une el conjunto de rodillos de la puerta corredera a la estructura de la puerta o de la valla. El eje de giro central con tuerca permite que los rodillos se alineen con el carril, lo que reduce la fricción y facilita el ajuste.

La placa tiene una longitud L de 150 mm y una anchura W de 25 mm. A cada lado del eje hay dos orificios de montaje, desplazados de forma alternada respecto al centro de la placa.

La masa por unidad es de 0,18 kg. El fabricante no especifica la capacidad de carga: elige la placa en función del conjunto de rodillos.

Dimensiones

Longitud L150 mm
Anchura W25 mm
Orificios de montaje4 boczne + 1 centralny (oś obrotu)
Masa0,18 kg
Dimensiones según el plano del fabricante y los datos de la oferta; el fabricante no especifica los diámetros de los orificios ni el espesor de la placa.

Material y recubrimiento

Materialacero
Recubrimientogalvanizado

Unidad de venta

Unidad de venta1 uds.
Masa por unidad0,18 kg
Masa según los datos del proveedor (valor orientativo).

Selección y montaje

  • ✓Coloca la placa sobre la estructura de modo que el eje de giro quede alineado con el carril o la guía.
  • ✓Atornilla la placa a través de los cuatro orificios de montaje; elige los elementos de fijación adecuados para la estructura.
  • ✓Fija el conjunto de rodillos al eje de giro y comprueba que los rodillos se orienten libremente a lo largo del carril.

Importante

El fabricante no especifica la capacidad de carga de la placa. La carga admisible viene determinada por el conjunto de rodillos y el método de montaje.
